在半导体封装工厂中前道键合和后道组装就像两个独立的“小王国”，它们的数据各自管理互不关联，一旦出现缺陷工程师往往需要花费大量时间翻找记录，才能找到问题根源，X射线检测设备是发现内部缺陷的“火眼金睛”，但如果只用来判断产品是否合格就浪费了它的价值，际诺斯将探讨如何将X射线检测数据与前道键合、后道组装的数据串联起来，实现缺陷根因的快速准确分析。

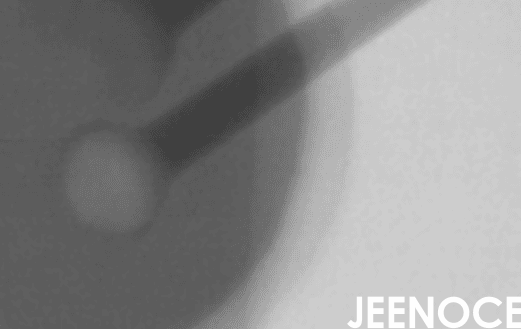

X射线图像可以清晰地显示焊点空洞、芯片偏移、BGA焊球虚焊等微小缺陷，但仅凭图像还不够，我们需要将这些数据“结构化”处理，例如，将缺陷的位置、大小、类型转换为数字信息，并与前道键合的压力、温度、时间等参数进行关联分析，当发现某个缺陷时，系统能迅速指出：“这个缺陷可能是由键合压力波动引起的，”通过数据映射缺陷定位时间可以从几小时缩短到几分钟，误检率也大幅下降。
提示： 选择X射线检测设备时优先考虑分辨率高、成像速度快的型号，这有助于捕捉更细微的缺陷，为后续数据分析提供更可靠的基础。
前道键合的参数如压力、温度、时间，直接影响后续封装质量，举个例子如果键合压力波动超过5%，焊点可能出现空洞，我们通过X射线检测设备实时监控焊点质量把检测数据反馈回键合工序，就能及时调整工艺窗口，减少参数波动。
案例分享
我是张工在一家半导体封装企业负责X射线检测，有一次我们发现一批产品的焊点空洞率突然升高，通过际诺斯提供的X射线检测系统，我们将检测数据与键合参数进行了关联分析，最终发现是键合压力传感器出现了漂移，我们用离线X射线检测对问题批次进行复验，确认了缺陷范围，随后调整了压力参数，空洞率从3.2%降到了0.8%，在这个过程中，X射线检测参数(如管电压、管电流、曝光时间)与键合参数的关联建模起到了关键作用。
提示： 在设置X射线检测参数时，建议结合历史数据进行优化，以提高检测准确性。
后道组装过程中，异物、位移、焊料飞溅等问题经常发生，通过X射线检测数据与组装设备运行状态、操作记录的关联分析，可以快速锁定问题源头，例如，某次我们发现产品边缘出现大量焊料飞溅，通过X射线检测设备的多角度成像，发现飞溅位置集中在夹具夹持区域，再比对组装流程数据，原来是夹具磨损导致夹持力不均。
提示： 利用X射线检测软件中的自动缺陷分类(ADC)功能，可以自动识别常见缺陷类型，减少人工判读时间，提升后道工序的检测效率。
作为工程师我每天最头疼的就是参数波动，管电压漂移、曝光时间偏差，都会导致漏检或误检，以前全靠经验手动调参，效率低还容易出错， 我把X射线检测参数(如管电压、管电流、曝光时间)看作“动态工艺变量”，通过实时监控和历史数据对比建立参数波动与缺陷检出率的关联模型，当参数偏离最优窗口时系统会自动触发校准或调整建议，实现“参数自愈”。
实践路径：
在X射线检测软件中嵌入参数波动预警模块，设定阈值(如管电压波动超过±2%就报警)，
利用机器学习分析参数波动与缺陷类型(如空洞、虚焊)的关联，生成参数优化建议，
结合MES系统，将优化后的参数自动下发至设备，减少人工干预，
我们公司采用这个策略后参数波动导致的误检率降低了25%，参数调整时间从30分钟缩短到5分钟，以前需要专门安排一个人盯着参数，现在系统自动搞定。
X射线检测数据与MES系统集成，关键要解决数据接口标准化和实时传输问题，我们通过际诺斯方案，把检测数据自动采集到MES系统，实现异常报警和工艺追溯一体化管理，具体是在X射线检测设备上安装数据采集模块，按照统一格式(如JSON)将检测结果、参数、时间戳上传到MES，MES系统再把这些数据与键合、组装数据关联，形成完整的追溯链。
提示： 对接MES时优先选择支持远程监控功能的X射线检测设备，能实现跨产线数据互联互通，方便统一管理。
数据孤岛是很多工厂的通病，我们通过构建统一的数据平台，把X射线检测数据与制造系统打通，标准化数据接口后不同设备的数据可以共享分析，比如我们优化了检测参数设置，降低了误检漏检率，同时利用X射线检测设备的自动校准功能，减少了参数波动，另外引入基于AI的X射线图像分析算法后系统能自动识别微小缺陷并生成追溯报告，工程师只需要确认结果就行。
以前我们总是等批量不良出现后才介入分析，错失了最佳调整时机，数据孤立让缺陷发现严重滞后， 我们把X射线检测数据从“事后验证”升级为“过程预测”，通过前道键合参数、X射线检测参数与后道组装数据的联合建模，建立缺陷概率预测模型，当模型预测某批次产品缺陷风险超过阈值时，系统会自动触发工艺调整建议或停机检查。
实践路径：
收集历史数据(如键合参数、X射线图像特征、组装参数、最终良率)，训练缺陷预测模型，在MES系统中嵌入预测模块，实时输出风险评分，结合X射线检测设备的远程监控功能，实现跨产线数据互联互通，形成“检测-预测-调整-验证”的闭环，我们通过这个模型提前识别出3批次高风险产品，避免了约200万元损失，良率提升了5%，现在我们不再是等缺陷出现再处理而是主动预防，效果非常明显。
X射线检测数据是连接前道与后道工艺的重要桥梁，通过自动化X射线检测(AXI)技术实现全流程覆盖，再结合数据联动与系统集成，我们能显著提升缺陷根因分析效率，最终，实现从“被动检测”向“主动预防”的工艺优化升级，助力半导体封装良率提升。
