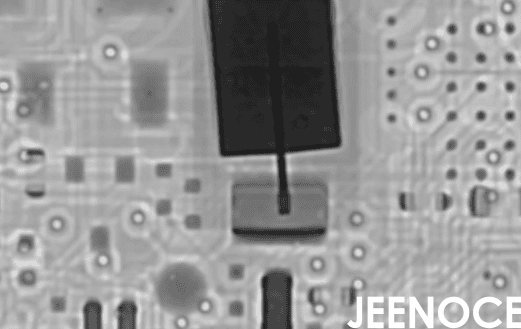

在半导体封装领域BGA 焊点检测是确保产品质量的关键环节，X 射线检测设备能够穿透封装体清晰显示焊点内部的空洞缺陷，因此它是当前行业最主流的检测手段，很多工程师在实际工作中常常遇到参数波动，导致漏检率和误检率居高不下，更让人困扰的是即使调整了参数过一段时间问题又会反复出现，其实参数波动并不是“敌人”，而是工艺健康的“信号灯”，很多工程师将参数波动归咎于设备问题，拼命调整设备，却忽略了根本原因，上游工艺的微小偏移，比如焊膏印刷厚度变化、回流焊温度曲线波动等都会直接影响 X 射线检测结果，自动光学检测和 X 射线检测虽然互补但前者只能看表面，后者才能看内部，只有建立“参数-工艺”关联模型将 X-Ray 检测参数与上游工艺参数联动，才能实现真正的自适应调整，际诺斯将以第一视角分享工艺工程师如何通过参数优化和 AI 训练降低 BGA 空洞漏检率。
X 射线成像技术的核心参数包括电压、电流和曝光时间，这三个参数不是独立的，它们之间存在非线性耦合关系，例如，提高电压可以降低电流需求，但会牺牲图像对比度，传统做法是单独调参，结果往往顾此失彼，我们团队在实践中总结出一种方法：“黄金三角”优化法，通过引入“信噪比-对比度”双目标优化算法，利用响应曲面法进行少量实验设计，可以快速找到最优参数组合，具体来说，确定产品结构和缺陷特征，然后设计一组正交实验，分析电压、电流、曝光时间对空洞率计算的影响，通过图像增强算法提升缺陷识别效果。
实际案例： 我曾负责某中大型半导体制造企业的 X-Ray 检测工作，去年我们接到一批高密度 BGA 产品，空洞漏检率高达 3.2%，通过“黄金三角”优化法，我们只做了 12 组实验就找到了最优参数组合：电压 110kV、电流 200μA、曝光时间 1.5 秒，优化后，空洞识别率提升了 15%，漏检率降至 1.8%。
提示： 做参数优化实验时，建议采用响应曲面法设计实验方案，每组实验重复 3 次取平均值，既能保证数据可靠性，又能减少实验次数，提高效率。
深度学习在 X 射线图像分析中展现出巨大优势，通过训练 AI 模型，可以自动识别 BGA 空洞，大幅提升检测灵敏度和一致性，但很多工程师在训练 AI 时掉入“数据陷阱”——收集了大量空洞图像，却都是同一工艺条件下的重复样本，导致模型泛化能力差，正确的做法是聚焦“边缘案例”，比如微小空洞(直径小于 50μm)、靠近焊盘边缘的空洞、多层 BGA 中的重叠空洞，这些才是真正考验模型能力的样本，我们采用主动学习策略，先让模型自动筛选出最不确定的样本，再由人工标注，同时，利用生成对抗网络合成高价值训练数据，而不是盲目堆量。
实际案例： 在我们公司通过 AI 程序训练，将误检率从 2.1% 降低至 0.5% 以下，具体做法是先收集 5000 张 BGA 空洞图像，其中边缘案例占 30%，然后使用数据增强技术(旋转、缩放、噪声添加)将训练集扩充到 20000 张，模型采用改进的 YOLOv5 架构，训练 50 个 epoch 后，检测灵敏度达到 98.7%。
提示： AI 训练时建议将边缘案例的比例控制在 20%-30%，太多会过拟合，太少则泛化能力不足，同时定期用新生产的样本重新训练模型，保持模型对工艺变化的适应性。
以下是我们公司实际使用的 BGA 空洞检测标准 SOP，可直接复制使用：
设备准备
开机预热 10 分钟，确保 X 射线管温度稳定
校准探测器，确认图像无暗角、无坏点
检查真空度，确保在标准范围内
参数设置
根据产品厚度选择电压：薄板(<1mm)用 80-100kV，厚板(1-3mm)用 100-130kV
电流设置为 200-300μA，曝光时间 1-2 秒
使用图像增强算法，对比度设置为中等
检测流程
在线检测：每片产品检测时间不超过 5 秒，重点关注焊球中心区域
离线分析：对可疑区域进行多角度扫描，获取三维信息
缺陷判定标准
空洞直径小于焊球直径的 10%：合格
空洞直径在 10%-20% 之间：需人工复核
空洞直径大于 20%：不合格
记录与追溯
每批产品生成检测报告，包含参数设置、检测结果、判定依据
数据自动上传至 MES 系统，支持质量追溯
在智能制造背景下，工业 X 射线检测数据不能孤立存在，我们建议将 X-Ray 检测系统与 MES、ERP 系统对接实现数据互联互通，具体做法是：通过 OPC UA 协议将检测数据实时上传至数据管理平台，平台自动分析空洞率变化趋势，当检测到异常波动时，自动触发报警并通知上游工艺工程师。
实际案例： 我们公司实现了检测数据与生产系统的互联互通后，质量追溯时间从原来的 2 小时缩短到 5 分钟，当发现某批次空洞率偏高时，系统自动关联到对应的焊膏印刷参数，发现是锡膏厚度偏差导致的问题，通过及时调整，避免了批量不良品的产生。
通过参数优化和 AI 技术，我们成功将 BGA 空洞漏检率从 3.2% 降至 0.8%，更重要的是，我们建立了“参数-工艺”关联模型，实现了从“被动检测”到“主动预防”的转变，标准化 SOP 的推广，让不同班组的操作一致性大幅提升，展望未来，X 射线检测技术将向自动化检测与智能判读深度融合的方向发展，实现更高效、更精准的检测。
