我是际诺斯的一名质量工程师(QE)，这些年我亲眼见过因为一个微小的BGA焊点空洞导致整批车载控制模块失效，最终引发数万辆车辆召回的事故，那种“事后救火”的压力相信同行们都懂，汽车电子对质量的要求越来越高，BGA和QFN这类封装器件，焊点藏在芯片底下，肉眼根本看不见，传统检测手段比如人工目检或者普通AOI(自动光学检测)，只能看到表面对内部缺陷完全没辙，这时候X射线无损检测技术就成了我们的“透视眼”，它能穿透多层结构把隐藏的焊点问题看得清清楚楚，而且现在越来越多的工厂开始使用自动化检测系统，减少人工误差，实现全流程质量追溯，这不仅是技术升级，更是避免千万级召回的关键。
汽车电子召回十有八九和BGA/QFN器件的内部缺陷有关，最常见的问题包括：
焊点空洞率超标(焊球里有气泡)
虚焊(焊点没完全连接)
桥接(两个焊点连在一起短路)
这些缺陷在出厂时没被发现，装到车上后一遇到震动或温度变化，就会导致功能失效，举个例子某知名车企因为BGA焊点裂纹，一次就召回了5万多辆车，直接经济损失超过1亿元，这还不算品牌信誉的损失，所以高精度检测不是可选项而是必选项，只有把缺陷扼杀在萌芽状态，才能避免批量质量风险。
小贴士： 焊点空洞率超过25%就属于严重缺陷，行业标准通常要求控制在15%以下，定期用X射线抽检能帮你提前发现工艺问题。

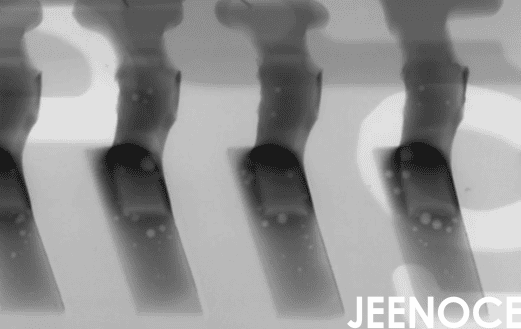

很多同事问我：“AOI不是也能检测吗?为什么还要上X射线?”这里我给大家做个对比，AOI(自动光学检测)擅长发现表面缺陷，比如焊点颜色不对、元件歪斜，但它有个致命弱点看不透，对于多层PCB(印刷电路板)，比如BGA底下的焊点、QFN侧面的焊点，AOI完全无能为力，而X射线检测就像给电路板拍“X光片”，它能穿透多层结构精准识别焊球空洞、裂纹、错位，实测数据显示在检测BGA/QFN隐藏缺陷时X射线的缺陷检出率比AOI高出30%以上，最理想的方案是复合检测方案先用AOI扫表面，再用X射线查内部，从里到外都覆盖了。
小贴士： 如果你的产品涉及多层PCB或高密度封装，建议优先考虑X射线，AOI只能作为辅助不能替代X射线。
作为QE我最头疼的就是“数据分散难追溯”，以前出了问题要翻一堆纸质记录、Excel表格，还得找不同部门的人核对，效率极低，X射线检测系统彻底改变了这一点，它实现精准无损检测，不破坏产品就能发现问题，支持全流程质量追溯，每次检测结果自动关联批次号、炉温曲线、操作员信息，形成不可篡改的“数字孪生”检测报告，审计时一键导出，再也不用熬夜整理数据了，更重要的是通过缺陷分析和工艺改进，我们可以把问题反馈到生产环节，比如发现焊点空洞率偏高，就调整回流焊温度曲线，从源头减少缺陷，这比事后返工省钱多了。
以前我们QE的工作模式是“问题出现→分析→整改”，永远在救火，但X射线检测的实时数据反馈，能让我们把质量管控前置，具体来说X射线检测设备可以实时监控焊点空洞率，当数据接近阈值(比如15%)时系统自动触发工艺参数微调，比如调整回流焊的升温速率，缺陷在萌芽状态就被扼杀了，我们QE的精力也从“救火”转向“工艺优化”，职业成就感大大提升。
数据分散难追溯，本质是检测数据与生产、工艺数据割裂，X射线检测系统如果与MES(制造执行系统)深度集成，就能自动生成带时间戳、设备编号、操作人员的“数字孪生”检测报告，每次检测结果都像区块链一样不可篡改，审计时QE只需一键导出再也不用手动整理Excel表格，审核通过率轻松达到100%。
很多老板觉得X射线设备是“纯成本投入”，但作为QE我们要学会算“质量成本模型”，一次召回成本动辄几千万甚至上亿，足够买10台以上X射线设备，且X射线检测还能减少返工工时、降低客户投诉处理成本、提升品牌溢价，我建议主动向管理层展示这个“隐藏公式”：X射线投入 vs 避免的召回损失 + 减少的返工成本 + 提升的客户满意度，用数据说话让QE从“成本中心”转型为“利润中心”。
去年我们公司服务的一家国内汽车电子供应商(主要给OEM提供车载控制模块)遇到了大麻烦，他们生产的BGA焊点缺陷频发，人工抽检只能覆盖20%的样本，漏检率高达5%，我建议他们部署X射线检测设备，实现100%全检并集成自动化检测系统，结果如何?缺陷检出率提升到98.5%，漏检率下降到0.2%，更关键的是在一次批量生产中X射线发现一批BGA焊点空洞率超标，我们立即叫停生产调整工艺参数，避免了一次可能涉及5万辆车辆的召回事件，算下来直接节省经济损失约8000万元，而且合规记录完整度提升，客户审核通过率100%。
小贴士： 如果你的产品年产量超过10万件，建议上自动化X射线检测，人工抽检的风险太大，一次漏检就可能造成千万级损失。
很多同行问我：“买X射线设备值不值?”我给大家算笔账，一台X射线检测设备采购加维护，一年大概几十万，但一次召回成本动辄几千万，数据显示一次召回成本可覆盖10台以上X射线设备投入，而且X射线检测还能带来长期收益：减少返工成本，提升客户满意度，降低批量质量风险，结合高精度检测与全流程质量追溯还能实现工艺改进的持续闭环，这笔账怎么算都划算。
X射线检测技术正在重塑汽车电子行业的质量管控模式，它不仅能精准发现隐藏缺陷，还能通过数据追溯，帮我们规避潜在风险，对于追求高质量、高效率的汽车电子QE来说X射线检测设备是不可或缺的工具，未来自动化检测系统与复合检测方案将推动行业实现真正的零缺陷目标，作为QE我们要主动拥抱技术从“救火队员”变成“工艺优化专家”，毕竟避免一次召回就是为公司赚了几千万。
