在汽车行业IATF16949 被视为质量管理体系的“标准圣经”，它要求汽车零部件供应商必须实现从原材料到成品的全生命周期数据追踪，特别是对于汽车电子零部件每个单独的产品(即“单 PCS”)都要能查到它的“前世今生”，包括生产时间、检测人员、所用材料以及是否存在缺陷，作为汽车电子行业的质量工程师我深知这一要求的严格性，过去我们依赖人工记录，数据分散如沙，客户审核时往往需要几天时间来查找资料，如今无损检测技术成为追溯链条中的关键环节，它不仅要检测准确，还要能够自动记录数据，以满足合规要求，际诺斯将详解 X 射线检测设备如何满足 IATF16949 对汽车电子单 PCS 级全流程追溯的要求，帮助质量工程师实现精准检测与合规管理。
在引入 X 射线检测之前主要采用人工目检和 AOI(自动光学检测)，这些方法存在以下问题：
人工目检效率低，容易疲劳，导致漏检率高。
数据记录分散，有的写在纸上，有的存于电脑，无法形成完整的追溯链。
合规文件管理复杂，每次客户审核都需要大量时间整理报告。
最严重的是传统检测只能看到产品表面，像 BGA 焊点内部的空洞、QFN 封装内的裂纹等隐蔽缺陷无法发现，最终流入客户手中，造成退货， 如果你的企业还在使用人工记录检测数据，建议尽快升级到自动化系统，因为 IATF16949 要求数据保存 15 年，手工记录不仅容易丢失，还可能被篡改，无法通过审核。

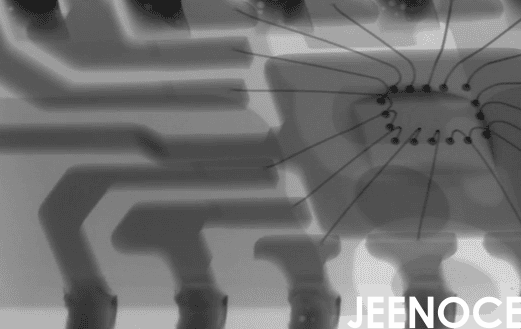

X 射线无损检测技术就像为产品拍“X 光片”，它具有强大的穿透力和清晰的成像能力可以直观地看到产品内部的焊接结构和芯片封装情况，更重要的是它支持单 PCS 级的数据采集，每个产品检测后系统会自动生成一个唯一标识码，将检测图像、缺陷数据和判定结果进行关联，我们公司使用的 X 射线检测设备分辨率高达微米级，连 BGA 焊点中直径 0.1 毫米的空洞都能清晰识别，同时它还能自动生成 15 年不可篡改的数字档案，完全符合 IATF16949 的合规要求。
X 射线检测设备并非孤立运行，它通过工业物联网(IIoT)模块与公司的 MES(制造执行系统)和 ERP(企业资源计划系统)无缝对接，每个产品经过检测后系统会自动上传数据到云端数据中台，具体流程如下：产品进入检测工位，设备自动扫描并生成唯一标识码，检测完成后系统将 X 射线图像、缺陷坐标和判定结果绑定到该标识码上，同时系统还会自动关联当时的工艺参数，例如回流焊的温度曲线，当客户要求追溯某批次产品时只需输入批次号就能一键调取所有相关数据，包括每个产品的 X 射线图像、工艺参数和质量判定记录。
小贴士： 在选择 X 射线检测设备时一定要确认其是否支持与 MES/ERP 系统对接，如果设备是“信息孤岛”，那么即使再先进也无法实现全流程追溯。
“我是某国内知名汽车电子供应商的质量工程师，我们公司年产量超过 500 万件，主要生产汽车 ECU(电子控制单元)和传感器模块，在推进 IATF16949 认证过程中我们遇到了难题：人工检测误差大，质量追溯困难，客户审核时总是被指出问题，后来我们引入了际诺斯 X 射线检测设备，这套设备不仅检测精度高，还内置了自动缺陷识别(ADR)功能，以前需要人工判读的 X 射线图像，现在系统可以自动识别缺陷，并提供量化数据，例如焊点空洞率、气泡分布等，效果非常显著，检测准确率从 92% 提升至 99.8%，质量问题响应时间缩短了 70%，以前发现一个缺陷要花半天时间才能追溯到具体批次和工位，现在只需要几分钟即可定位到单件产品，最终我们顺利通过了 IATF16949 认证，客户审核时对我们的追溯系统赞不绝口。”
通过这套系统直接可以实现从原料进厂到成品出库的全流程数据覆盖，每个产品的检测数据都自动归档到云端，支持远程审计和实时调取，更重要的是系统内置了统计过程控制(SPC)算法，能够自动识别焊点空洞率、气泡分布等关键指标的异常趋势，当数据偏离预设阈值时系统会实时预警，我们质量工程师可以在缺陷批量出现之前及时调整工艺参数，比如优化回流焊温度曲线，这就实现了从“事后灭火”到“事前预警”的转变，大大降低了批量质量风险。
在 IATF16949 的要求下X 射线检测已经不仅仅是检测手段，更是质量管理的核心支撑，它通过自动化、智能化的系统实现了精准、高效、合规的全流程追溯，对于汽车电子制造企业来说这不仅能提升竞争力，还能应对日益严格的行业标准，未来随着 AI 算法和工业物联网的发展，X 射线检测设备将实现预测性质量分析和全生命周期追溯，到那时质量工程师的工作将更加轻松，产品质量也将更有保障。
