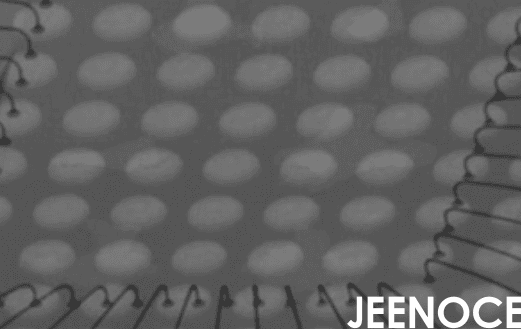

在现代 SMT 生产中对产品良率和全程可追溯性的要求越来越高，一颗微小的焊点缺陷就可能导致整批产品返工，甚至引发客户投诉，X-ray 检测技术是实现焊点缺陷检测和 BGA 空洞率分析的关键工具，它已成为高端质量体系中不可或缺的一环，面对市场上在线式与离线式两种主流设备，如何科学选型直接关系到质量体系的效能，际诺斯旨在通过量化模型分析，为各位质量负责人提供一份清晰的决策地图。
简单来说在线式 X-ray 设备就像生产线上的“实时交警”，而离线式设备则像实验室里的“事故鉴定专家”。
直接嵌入生产线，在自动光学检测(AOI)之后，对每一块 PCBA 进行 100% 检测，实时发现 AOI 无法看到的内部缺陷，如 BGA 虚焊、空洞，数据立刻反馈给 MES 系统，实现真正的过程质量控制。
独立于生产线之外，通常用于抽样检测或对不良品进行失效分析，检测是滞后的且数据用于事后分析和工艺改进，属于事后质量检验的范畴。
在线式设备的核心价值在于它能将检测数据瞬间转化为实时的过程控制参数，例如当检测到连续三块板的 BGA 空洞率超标时系统可以自动报警甚至暂停贴片机，让工程师立即检查回流焊炉温曲线，这直接消除了“检测-分析-反馈”的延迟，在缺陷批量发生前就进行工艺调整，而离线式设备的数据本质上是“历史档案”，其分析总结主要用于下一批次或长期工艺优化，无法阻断当批次的缺陷流，因此选型的关键在于识别你生产流程中的“质量决策断裂点”——你需要在多快的时间内做出反应?
提示： 如果你的产品价值高、工艺复杂且客户对批次良率有严苛要求，那么修复缺陷的“时间窗口”非常短，在线式设备的实时干预价值就凸显出来了。
脱离实际需求谈选型都是空谈，我们建议从以下五个维度建立你的评估框架：
简单双面板可能只需 2D X-ray 抽检，但涉及三维 CT 扫描的高密度 PCB、堆叠封装(PoP)或芯片底部焊点，则需要更高精度和更频繁的检测，在线式 CT 设备成为优选。
高产能生产线要求设备吞吐量高、节奏，在线式设备必须匹配产线节拍，离线式设备则更看重检测的深度和灵活性。
如果你的核心 KPI 是快速提升直通率、降低返修率，那么具备实时 SPC(统计过程控制)能力的在线式设备，能帮助你实时监控工艺波动，立即纠偏。
汽车电子、医疗设备等高端客户，要求提供深度、可追溯的焊点缺陷检测报告，这驱动你必须构建完整的可追溯数据链，在线式设备能自动绑定每块板的生产数据与 X-ray 影像。
不仅要看设备报价，更要算长期账，在线式初期投资高，但能大幅降低返工成本，离线式购置成本低，但设备维护成本和隐性质量损失可能更高。
选型本质是对“质量成本”结构的重塑，离线式方案将成本集中于后端的失效分析、返修和客户投诉处理(外部损失成本)，在线式方案则将投资前移，转化为预防成本，通过实时拦截缺陷，显著降低内部与外部损失成本，评估时请模拟两种方案下“预防-鉴定-失败”三类质量成本的动态变化。
没有一种方案适合所有企业，灵活的组合策略往往是最优解，混合部署策略是许多领先企业的选择，在线式用于产线实时监控，确保大批量生产稳定性，离线式 CT 用于对在线式筛选出的疑难杂症进行深度“解剖”，完成失效分析。
无论何种部署，终极目标应是构建统一的质量数据中台。
在线式设备是高速、结构化的实时数据源。
离线式设备是深度、非标的问题样本库。
选型时务必评估设备的数据输出格式、API 接口能力及其与中台的集成度，确保所有检测数据关联，形成从微观缺陷到宏观工艺的完整数据图谱，避免产生新的数据孤岛。
以我们服务过的客户为例，作为一家年产能超 300 万片的汽车电子 EMS 供应商，过去使用离线 X-ray 抽检，BGA 相关缺陷的客户退货率高达 0.5%，在引入在线式 X-ray 设备并实现数据闭环后，实现了关键 BGA 焊点的 100% 检测，相关缺陷的在线拦截率达到 99.8%，客户退货率降至 0.05% 以下，仅减少退货和返修的成本，就在 14 个月内收回了设备投资。
忽视缺陷检出率与虚警率的平衡，高速度伴随高误报，反而浪费人力复判。
买了先进设备，但数据无法自动上传 MES，造成新的数据孤岛，价值大打折扣。
只问买价，不问耗材成本、设备维护成本和软件升级费用。
为满足当前简单产品选了低端设备，未来产品升级需要三维 CT 扫描能力时设备无法升级。
X-ray 不应是独立侦探，必须考虑其与前端 SPI(焊膏检测)、AOI 的检测数据关联能力，真正的价值在于建立“SPI(因)-AOI(表)-X-ray(里)”的关联分析逻辑，实现缺陷根源的精准定位。
提示： 在选择供应商时除了看设备参数更要考察其能否提供将 X-ray 数据与 SPI/AOI 数据关联分析的软件解决方案，这往往是实现工艺突破的关键。
在智能制造的浪潮下质量决策已进入数据驱动的新范式，在线式与离线式 X-ray 并非简单的替代关系，而是服务于不同过程质量控制阶段的精密工具，对于追求零缺陷、可追溯的现代 SMT 工厂而言，通过科学的量化模型进行评估，构建与自身需求匹配的检测组合，并最终融入闭环质量控制系统，才是提升核心竞争力的坚实路径。
