在SMT(表面贴装技术)生产线上最让质量负责人头疼的问题之一就是那些“看不见”的缺陷，比如BGA芯片下面的焊点是否有空洞，元件内部是否存在短路，这些隐藏的问题用传统的目检或AOI(自动光学检测)往往难以发现，而且常常在后期测试甚至客户使用时才暴露出来，导致高昂的返修成本和品牌信誉受损，这时X-Ray检测设备就成为质量防线的“火眼金睛”，它不再只是发现问题的工具而是升级为整个质量体系中主动预防的核心，际诺斯将从质量负责人的角度出发提供从技术价值到选型落地，再到数据闭环的全场景应用指南，帮助你实现从“看不见”到“全掌控”的跨越。

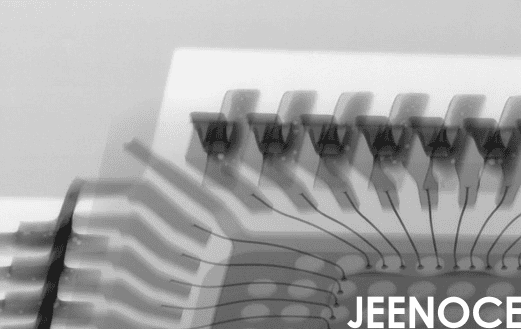

为什么必须使用X-Ray?因为传统手段存在盲区，面对日益微型化和高密度的PCBA，仅凭外观检查已远远不够，X-Ray检测技术能够无损地透视PCB内部，清晰呈现BGA、QFN等焊点的空洞、桥连、虚焊以及元件错位等问题，直击质量问题的根源，更重要的是它带来了从“定性”到“定量”的变革，每一次检测都会生成数据——如空洞率是多少、缺陷坐标在哪里，这些X-Ray检测数据让质量管理不再凭感觉而是可以追溯、可以分析、可以设定明确KPI。
过去质量成本核算很模糊，现在X-Ray数据能将返修工时、物料报废精确对应到具体的缺陷类型(如“锡球空洞超标”)和工艺环节(如“回流焊Zone5温度不足”)，这为评估质量改进措施的ROI提供了铁证让每一次投入都有数据回报。
X-Ray的价值贯穿整个生产流程：
利用自动X-Ray检测快速完成首件全面剖析，采集的合格数据就是后续量产比对的“黄金标准”。
在线X-Ray检测系统是关键，它与MES(制造执行系统)对接，实时上传数据，我们可以在SPC(统计过程控制)看板上看到焊点空洞率的实时曲线，一旦有异常趋势系统立即预警。
无论是关键产品的全检还是按AQL抽样，X-Ray检测设备都是最终的质量守门员，更重要的是它为每一片PCBA生成了独有的检测记录，形成了可追溯的数据链，应对客户审核时底气十足。
发生客诉时可通过X-Ray检查历史数据快速定位同批次产品是否有类似隐患，结合生产数据，进行高效的根本原因分析。
提示：在规划X-Ray检测工位时提前考虑网络布线和数据接口，这是未来实现系统集成和数据闭环的基础。
我们可以更进一步将全流程的X-Ray缺陷数据(类型、位置、频率)与MES中的工艺参数(如回流焊曲线、锡膏厚度)关联，构建生产的“质量数据孪生”模型，通过大数据分析就能预测“当锡膏印刷厚度偏薄且回流焊峰值温度偏高时，BGA空洞率超标概率将增大”，从而实现从“检测问题”到“预测并避免问题”的智能化飞跃。
选对设备是成功的第一步，X-Ray检测设备选型需关注以下几点：
解析度与检测能力：能否看清最细小的焊点。
检测速度：直接影响生产节拍。
软件算法：决定自动识别的准确率和误报率。
2D与3D(AXI)选择：2D适用于大多数焊点检测，性价比高，3D AXI能提供分层扫描，对超细间距、堆叠芯片等复杂结构分析更精准，但成本也更高。
对于追求效率的产线，在线式X-Ray检测机是必然选择，它能无缝嵌入流水线，实现自动上下料和检测。
对质量总监而言今天选购的不仅是一台设备，更是未来的“数据合伙人”，评估重点应超越硬件参数，聚焦：
数据开放性：设备输出的数据格式是否标准、开放?
“对话”能力：是否提供丰富的API接口，能轻松与MES、SPC系统双向通信(接收工单指令，上传结构化结果)?
算法可塑性：软件是否支持自定义缺陷检测模型，以适应快速变化的新产品?
提示：在供应商演示时务必要求现场演示其设备如何与一个模拟的MES系统进行数据对接，这是检验其“系统对话”能力的最直接方法。
在汽车电子、医疗、航空航天等行业，X-Ray无损检测不仅是质量工具，更是合规的强制要求。必须遵循IPC-A-610、IPC-J-STD-001等标准中对焊点可接受性的规定，并建立标准化的X-Ray检测流程，一份清晰、规范、带有可追溯数据的X-Ray检测报告是满足IATF 16949等质量体系对“客观证据”要求的利器，能极大提升验厂审计的通过率和客户信任度。
设备用起来常会遇到挑战：
痛点：误报率高，需要大量人工复判;检测成瓶颈，影响产线速度;数据分散在纸面或本地，无法分析。
解决方案
技术优化：定期校准设备，并依据产品特性优化检测程序的算法阈值，在检出率和误报率间找到最佳平衡点。
流程优化：将X-Ray检测数据反映的缺陷模式，深度融入PFMEA(过程失效模式与后果分析)和控制计划中，从源头进行管控。
X-Ray检测设备早已超越单一检测工具的范畴，它已成为现代PCBA质量数据生态的基石，从识别隐蔽缺陷出发通过全流程场景应用和系统集成，构建起可追溯的数据链，最终迈向基于“质量数据孪生”的预测性智能管控，这条路正是质量体系从被动响应到主动预防，再到智能决策的升级路径。
