在现代SMT(表面贴装技术)生产中X-Ray检测是提升产品良率、控制返修率的关键环节，它能够像“透视眼”一样看到BGA、QFN等芯片焊点内部的焊接情况，X-Ray可以发现虚焊、空洞等隐藏缺陷，许多工厂面临一个普遍问题：虽然知道要遵循IPC-A-610这类国际标准，但在实际X-Ray检测操作中标准条文与设备使用、缺陷判定常常脱节，这导致检测数据孤立效率低下，一旦出现质量问题很难追溯到根本原因，际诺斯旨在系统拆解标准要求、设备能力与缺陷判定，帮助你构建一套自动化、可追溯的内部检测规范与数据链。
IPC-A-610是电子组装行业广泛接受的可接受性标准，它详细规定了电子组件从材料、工艺到成品的各项要求，在该标准中X-Ray检测被定位为评估内部焊接质量的关键无损检测手段。标准对焊接缺陷进行了分类，如可接受、缺陷、制程警示，同时标准还对桥接、少锡、孔洞(气泡)等缺陷给出了基本的图像描述和判定要求，这些内容为我们的检测提供了权威依据。
选择X-Ray设备时不能只看图像是否清晰，我们需要关注其核心性能参数，如分辨率、放大倍率，是否与产品(如高密度BGA、微小芯片)的检测需求匹配，2D X-Ray速度快适合查看平面缺陷，3D/CT X-Ray能呈现立体图像对重叠焊点和复杂结构分析更有利，设备选型时除了问“能看多清楚”，更要问“数据怎么出来”，对于追求数据闭环的质量总监来说，设备是否具备标准化的数据输出接口(如SECS/GEM、OPC UA)，能否直接输出带坐标、尺寸的结构化缺陷数据，是其能否融入自动化质量体系的关键，选择“数据友好型”设备能避免后期高昂的系统集成成本。

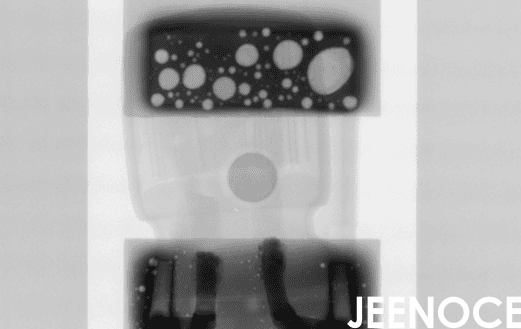

IPC-A-610标准提供了缺陷的图文说明，在实际操作中我们需要将这些文字和图片转化为X-Ray设备屏幕上的具体图像特征，例如标准中描述的“焊料不足”，在BGA的X-Ray图像上可能表现为焊球轮廓不饱满、与焊盘连接区域偏小，我们可以将标准的“可接受”、“缺陷”等级要求与X-Ray图像的灰度、形状、尺寸参数对应起来，甚至可以建立数字化的自动判定规则库，让设备辅助我们做出更快速、一致的判断。
有了标准和设备下一步是建立可执行的内部规范，这不仅仅是写一份SOP(标准作业程序)，更重要的是设计好数据流，我们需要让X-Ray检测数据能被自动采集，并与每一块PCB板的条码、生产批次信息绑定，任何一个焊点的问题都能追溯到它是在哪条生产线、哪个时间段、使用哪批物料生产的，不要只把X-Ray数据当成“合格”或“不合格”的判决书，深度分析这些数据，比如长期监控BGA角落焊点的空洞率变化，可以形成“过程指纹”，当这个“指纹”出现异常趋势时可能预示着回流焊炉温即将偏移或锡膏有问题，从而实现从“事后检测”到“事前预测”的飞跃，主动控制返修率。
真正的效率提升来自系统集成，X-Ray检测数据应当能自动流入MES(制造执行系统)或QMS(质量管理系统)，形成质量数据闭环，通过SPC(统计过程控制)工具分析这些数据流，可以实时预警制程偏移，未来结合AI算法系统甚至能自动对缺陷进行分类并推测根因，更进一步集成的数据链能支撑“质量成本核算”，当系统自动将特定焊接缺陷关联到某批次的锡膏或某台回流焊炉时就能生成带有明确证据的报告，这些报告可用于内部成本分析或向供应商进行质量索赔，让质量数据直接产生商业价值。
我是某知名EMS企业的质量总监，之前我们生产线返修率居高不下压力巨大，问题根源之一是X-Ray检测环节，操作员凭经验判断记录靠手写数据散落各处无法分析追溯，后来我们与际诺斯合作进行系统化改造，我们基于IPC-A-610标准统一了所有类型焊点的X-Ray判定准则，选用了际诺斯推荐的一款支持自动化数据输出的高兼容性X-Ray设备，最关键的一步我们搭建了自动数据链：设备检测后，缺陷图像、坐标、类型等数据自动上传到我们的MES系统，并与板卡条码绑定，实施半年后效果显著：产品整体返修率下降了12%，X-Ray检测效率本身提升了25%，现在我可以在办公室的实时KPI仪表盘上看到各产线的焊接良率波动，一旦发现某个BGA焊点空洞率异常升高系统能立刻追溯到可能相关的锡膏批次和回流焊炉编号，真正实现了问题的快速定位与闭环处理。
将IPC-A-610标准、合适的X-Ray设备能力，以及可追溯的数据闭环三者结合是提升SMT检测质量与效率的关键，我们的建议是：以构建可追溯数据链为核心目标，在设备选型时优先考虑系统兼容性与数据输出能力，从而构建一个从检测到管理、从判定到预测的系统化质量管控体系，未来深度融合检测数据与生产系统，我们必将走向更智能化、更具预测性的质量管理新时代。
