我是际诺斯的一名应用工程师，今天我想从一个第三方的视角为大家拆解一个真实的案例，看看一家EMS工厂是如何通过引入自动X-Ray检测设备，成功将产线良率提升30%的，这不仅仅是买一台设备那么简单而是一套从选型到数据闭环的完整方法。

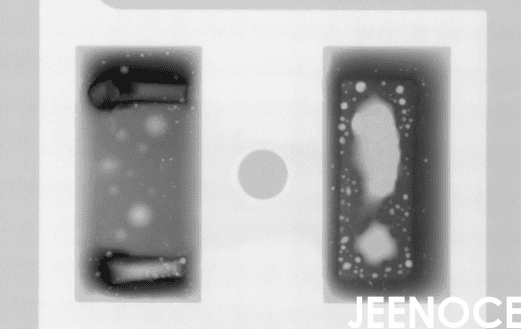

在SMT(表面贴装技术)生产中BGA、芯片等元件的焊点藏在元件下面，肉眼根本看不见，X-Ray检测设备就像一双“透视眼”，能对焊点进行无损检测，让内部的虚焊、短路、空洞等缺陷一目了然，但今天它的价值远不止“发现问题”，对于追求卓越的质量管理者来说一台好的自动X-Ray检测(AXI) 设备，更应该被看作一台“质量数据引擎”，它能将看不见的焊接过程变成一串串可以分析的数据，为构建可预测、可预防的质量体系提供动力，这正是从“被动检验”到“主动管控”的关键一步。
我们的客户是一家年产量超500万件的中大型EMS企业，产品包括消费电子和工业控制模块，在引入AXI之前他们面临几个头疼的问题：
数据孤立：原有的离线检测设备数据是孤岛，无法与MES系统联通，查问题像“盲人摸象”。
返修率失控：BGA虚焊、空洞等内部缺陷发现太晚，经常流到后端甚至客户那里，导致返修成本极高，客户投诉压力大。
效率低下：严重依赖人工目检和记录，过程质量控制不透明，也无法追溯。
量化“质量债务”是说服管理层投资的关键， 这位客户没有只谈技术而是算了一笔账：把因内部缺陷导致的额外返修工时、报废的物料、以及潜在的客户索赔风险，全部折算成具体的金额，这笔“质量债务”清晰地证明了投资AXI不是“可选项”，而是降低风险和成本的“必选项”，基于明确的投资回报率(ROI)分析和技术评估，他们决定引入具备2D/3D X-Ray成像能力的AXI设备，目标是实现焊点检测的自动化和数据化。
客户的核心选型标准很明确：检测分辨率要高，能看清微小的缺陷，成像速度要快，不能拖慢产线节拍;必须支持强大的数据接口能力(如SECS/GEM协议)，方便与MES系统对接，他们最终选择了一款开放性好、能直接输出结构化检测数据的AXI设备。
我们将AXI设备部署在回流焊之后作为在线检测的关键节点，一旦发现缺陷可以立刻拦截避免缺陷流到下一工序，最关键的一步是系统集成：确保X-Ray设备检测到的每一张图片、每一个缺陷类型和坐标，都能自动上传到MES和SPC系统，打通质量数据闭环。
我们不仅培训操作员如何判读缺陷，更帮助客户的质量团队转变角色，随着数据的实时流入他们建立了“质量数据驾驶舱”，质量经理现在每天看的不是一堆报表而是实时更新的缺陷地图，并分析缺陷与锡膏印刷、回流焊温度之间的关联，从而主导工艺优化。
小贴士：X-Ray落地成功的关键是让质量团队从“救火队员”转变为“数据分析师”，他们的新职责是监控数据、分析根因、推动跨部门改进，让质量控制真正融入生产流程。
落地运行三个月后数据说明了全部：
核心良率提升：产线整体直通率从82%提升到了110%，提升幅度达到30%。
返修成本大降：通过对BGA虚焊、短路等缺陷的早期精准拦截，返修率从1.5%大幅降至0.6%。
建成追溯体系：每块PCBA的焊点检测数据都实时上传，形成了完整的可追溯数据链，任何问题都能追溯到源头。
过程能力可视化：更重要的是，通过持续的数据积累，客户可以计算出焊点空洞率等关键指标的过程能力指数(CPK)，用数据科学地评价工艺稳定性，实现了质量管理的飞跃。
结合这个成功案例我们总结出几条可复制的经验：
选型是基础：务必选择数据接口能力强的开放系统，为后续的数据闭环打好基础。
集成是灵魂：必须实现AXI与MES/SPC的深度集成，让数据自动流动起来。
聚焦关键缺陷：初期应集中精力建立BGA、空洞、短路等核心缺陷的判读标准。
持续知识沉淀：建议建立“缺陷-工艺参数关联数据库”，把每次缺陷和当时的锡膏、炉温等参数关联起来，长期积累这就会成为公司宝贵的工艺知识库，用于指导新品设计和生产。
小贴士：成功的X-Ray项目最终沉淀下来的是“组织知识”而非“个人经验”，那个关联数据库就是企业最重要的质量资产。
X-Ray检测设备的价值在于它同时解决了“看见缺陷”和“用好数据”两大难题，从一台检测工具升级为驱动SMT质量控制体系升级的质量数据引擎，未来随着2D/3D X-Ray成像技术与AI结合，智能化的质量预防将成为常态，希望这个从真实痛点出发最终实现质量数据闭环的案例，能为你的质量升级之路提供一份可靠的参考。
