在SMT整线生产中X射线检测是确保焊接质量、拦截内部缺陷的一道关键防线，对于质量管理者而言如何设定和评估自动X射线检测设备的漏检率与误判率，直接关系到最终的产品良率和返修成本，际诺斯将基于实测数据与行业分析，帮助你跳出实验室参数陷阱科学选择设备，构建可追溯的质量数据链。
漏检率与误判率是质量人必须紧盯的两条KPI红线，漏检率过高意味着有缺陷的产品(如虚焊、桥连、空洞)逃过检测，流入下游工序甚至到达客户手中，直接导致客户投诉和潜在召回风险，误判率过高则会将合格品误判为不良品，引发不必要的返修，造成工时和物料浪费，拉低整体生产效率，我们服务过一家消费电子制造商，其生产线最初使用的X光机在实验室参数下表现良好，但在实际量产中由于产品复杂度增加，漏检率悄然上升，导致一个季度内客户端的退货率上升了20%，返修线压力骤增，这让他们意识到实验室数据与真实生产环境存在巨大差距。
提示： 在设备选型和验收时务必要求厂商使用你自己的量产板或高度仿真的样品，在你的产线节奏下进行至少一周的连续测试，以获取真实的性能数据。

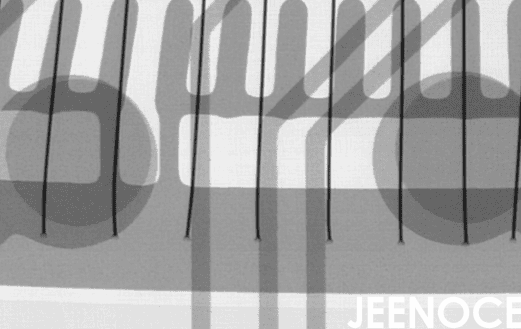

许多设备厂商提供的漏检率、误判率数据是在理想的实验室环境下，使用标准测试板得出的，真实产线环境复杂多变：产品型号切换频繁、PCB板变形、元器件遮挡、锡膏批次差异等都会严重影响检测效果，盲目相信实验室参数等于为自己埋下了质量隐患。
提示： 实验室数据不能代表真实生产情况，务必通过实测来验证设备的实际性能。
要获得真实的漏检率/误判率需要建立科学的测试流程：
样本选取： 包含已知各类缺陷(如BGA空洞、QFN引脚未焊)的样品，以及大量合格品。
检测流程： 让待评估的X光机在正常生产节拍下检测这些样本。
数据采集与验证： 将所有检测结果(包括设备判定的OK/NG)与人工X光复检或切片分析的真实结果进行比对，精确计算漏检和误判的数量。
建立闭环： 将X射线检测的NG结果与后续返修工位的确认结果关联，形成数据闭环，持续验证设备判定的准确性。
设备的硬件和软件共同决定了其性能天花板：
射线源： 更高的功率和更小的焦点尺寸，能提供更强的穿透力和更清晰的图像，有助于识别被遮挡的缺陷。
探测器： 分辨率越高，成像细节越丰富，对微小的焊球裂缝、微空洞的识别能力越强。
AI算法： 这是当前自动X射线检测的核心，优秀的AI算法能快速、准确地从复杂图像中定位和分类缺陷，但需警惕算法“过拟合”——即在测试集上表现完美，却无法适应产线上新的缺陷形态。
不同行业对漏检率和误判率的容忍度截然不同：
消费电子产品： 通常更关注产能和成本，可接受相对较高的误判率(如<3%)，但漏检率需严格控制(如<0.5%)。
工业控制/汽车电子： 高可靠性要求是首位，漏检率要求极低(通常<0.1%)，甚至追求“零缺陷”。为此，可以接受更低的误判率(如<1%)，以减少不良品逃逸风险，即使这意味着更多的复检成本。
半导体封装： 对检测精度要求最高，需要设备能识别微米级的缺陷，对两项指标的要求都极为严苛。
小贴士： 阈值设定是一个动态平衡的过程，质量管理者需要量化“质量逃逸成本”(漏检导致的外部损失)和“过度检验成本”(误判导致的内部浪费)，为不同产品线找到经济效益最优的平衡点。
选择X光检测设备时除了看硬件参数，更要关注其“数据能力”：
选型匹配： 根据你主要产品的密度、元器件类型(如大量BGA、QFN)选择足够穿透力和分辨率的设备配置。
系统整合能力： 优先选择能够轻松与你的MES(制造执行系统)或SPC(统计过程控制)系统集成的设备，这能打破数据孤岛，实现检测结果实时上传。
数据追溯： 确保每个检测结果都能与对应的PCB板序列号、生产批次、工艺参数绑定。当发现缺陷率异常升高时可以快速追溯至特定的贴片机、回流焊炉或锡膏批次，实现根源分析。
顶尖的质量管理不止于拦截缺陷，聪明的质量人正将漏检率/误判率这些“结果指标”，与过程能力指数(如Cpk)相结合，例如通过分析X光检测到的大量焊球体积数据，可以计算出该焊点工艺的Cpk，如果误判率突然增高可能不是因为X光机不准，而是回流焊温度曲线发生了偏移，导致焊点形态变异到了检测边界，X光检测就从“事后质检员”变成了“事前工艺监控员”，实现从拦截到预防的飞跃。
漏检率与误判率是衡量X射线检测设备效能的铁尺，更是守护企业利润与声誉的红线，作为质量管理者唯有坚持用实测数据说话，深入理解其背后的技术原理与成本博弈并推动检测数据与生产管理系统的深度融合，才能构建起真正可靠、可追溯、可预防的全流程质量护城河，在激烈的市场竞争中赢得主动。
