在当前的SMT整线生产中PCBA(印刷电路板组件)的返修率持续偏高，这是许多质量经理面临的巨大压力，返修不仅直接推高了生产成本还可能延误交期，影响客户满意度，传统的AOI(自动光学检测)和人工目检方式，对于BGA、QFN等高密度封装元器件的内部焊接缺陷常常无法有效识别，这些隐藏在芯片底下的“暗病”流入后段，是导致返修率失控、质量数据孤立的主要原因，要打破这一局面关键在于引入自动X-Ray检测设备，它像一双“透视眼”能对PCBA进行无损检测，构建覆盖从生产到出货的全流程数据闭环，可以真正实现从“事后返修”到“源头预防”的转变，际诺斯将探讨如何利用自动X射线检测设备系统性降低PCBA返修率。

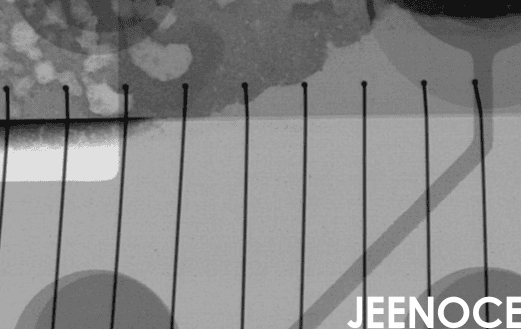

为什么BGA、CSP等元器件如此棘手?因为它们将焊点完全隐藏在封装体下方，传统方法无法直接观察，主要的内部缺陷包括：
焊接空洞：焊点内部存在气泡。
冷焊、虚焊：焊接不充分，连接不可靠。
焊球桥接或断裂：相邻焊点短路，或焊球本身断开。
元器件移位：贴装位置发生偏移。
这些缺陷的根源复杂可能来自锡膏印刷不良、回流焊温度曲线设置不当、物料问题，或是贴片机精度不足，一旦这些隐蔽缺陷未被在线拦截，流入功能测试甚至客户端，将导致返修率飙升、生产成本激增，并带来严重的客户投诉风险。
小贴士： 回流焊后的首件检查是拦截批量性缺陷的第一道关键防线，使用X-Ray进行首件确认能为整批生产树立可靠的质量基准。
要系统性地降低返修率，必须在生产全流程布设多道X-Ray检测防线。
首件检测与编程：快速完成检测程序设定，确认首件产品完全符合设计规范。这从源头杜绝批量性不良。
在线/离线过程监控：在回流焊等关键工序后设置检测点，进行实时X光检测，动态监控焊接质量，发现异常趋势可立即调整工艺参数。
最终质量筛查：在出货前对产品进行100%或高比例抽检，利用自动X射线检测进行全面筛查，确保不良品绝不流出。
智能数据流集成：所有检测数据自动上传，并与MES(制造执行系统)、SPC(统计过程控制)系统打通。形成可追溯、可分析的数据闭环，支撑管理层的实时KPI看板。
发现缺陷只是第一步，更重要的是预防它再次发生，X-Ray检测设备为此提供了强大的数据支持：
缺陷追溯与存档：每一个缺陷都有对应的清晰X光影像和检测报告。实现问题点的精准定位与全程可追溯。
深度根因定位：结合X-Ray数据、工艺参数和物料批次信息，通过统计分析，可以精准定位问题是出在工艺、设备、物料还是人员操作上。
实施与验证改进：针对根因优化回流焊曲线、调整贴片参数或更换物料供应商，之后持续监控返修率、直通率等KPI，量化验证改进效果，形成“计划-执行-检查-处理”的良性循环。
X-Ray的价值远不止于拦截缺陷，它更能驱动整个质量管理体系的升级。
反馈设计(DFM)：X-Ray揭示的缺陷模式(如特定区域总是出现空洞)，可能指向PCB布局或焊盘设计不合理，将这些数据反馈给研发部门能从设计源头规避风险。
核算质量成本：通过系统自动记录的缺陷类型、维修工时和物料损耗，可以精确计算出不同产品线的“质量损失成本”，让质量投资的价值一目了然。
赋能供应商管理：当问题指向物料时清晰的X光影像和量化数据是与供应商沟通的最有力证据，推动供应链质量共同提升。
小贴士： 建立关键物料(如BGA芯片)的X-Ray检测档案库可以作为来料检验和供应商质量评级的客观依据。
我是一名应用工程师，曾深度参与一家大型EMS客户的X-Ray检测项目，该客户年产超百万块高端主板，长期受困于高达8.5%的综合返修率，且检测数据孤立，无法有效指导改进，我们为其部署了自动X射线检测解决方案，覆盖了从首件、回流焊后到出货前的全关键环节，并将检测数据与MES系统全面打通，实施一年后效果显著：
质量指标飞跃：PCBA返修率从8.5%大幅降至2.1%，仅返修成本一年就节约了近300万元。
效率与管控升级：自动检测效率提升40%，实现了对高密度主板的无损检测全覆盖，建立了完整的可追溯数据链。
管理体系优化：基于数据的根因分析成为日常，生产KPI得以实时监控，更值得一提的是通过X-Ray数据反馈，客户优化了两款主板的焊盘设计，潜在失效风险降低了70%，还建立了BGA物料的质量成本模型，年节约相关采购成本约50万元。
面对高密度封装的焊接挑战X-Ray检测设备已不再是“可选”的检测工具，而是系统性降低返修率、构建现代质量体系的“必备”技术手段，它通过“全工序拦截+数据驱动根因分析”的闭环，不仅能直接节约质量成本，更能提升企业品牌价值和可持续竞争力，对于每一位追求卓越的SMT质量管理者而言这是一套可落地、可量化、面向未来的智能质量管控方案。
