作为一名电子制造整线的开发经理我深知航空航天领域的电子组件对焊点可靠性有极高的要求，一个微小的焊点空洞或裂纹在消费电子产品中可能只是导致功能异常，但在万米高空或外太空环境中却可能引发系统级的灾难性故障，因此我们的检测标准远非消费级或工业级可比，高可靠性往往与高效率(OEE)存在冲突，更复杂的检测流程、更长的节拍时间直接影响整线的产出目标，际诺斯将探讨X-Ray检测设备如何满足航空航天电子对焊点可靠性的极致要求，解读NASA-STD-8739标准，并通过实际案例展示在线式3D AXI设备如何实现100%检测覆盖并提升整线效率。

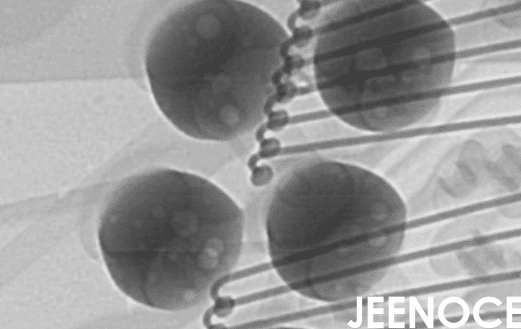

传统的光学检测(AOI)无法有效检测BGA、QFN等元器件的底部焊点，而X-Ray检测技术凭借其穿透能力可以实现真正的非破坏性内部透视，这不仅是“看得到”的问题更是“看得清”的问题，高分辨率成像能力是识别微米级缺陷、满足宇航标准的基础。
提示： 现代自动X-Ray检测设备(AXI)不仅是检测工具更是产线质量数据的核心生成器，其输出的结构化缺陷数据是优化上游锡膏印刷、回流焊工艺的直接依据。
在航空航天领域我们遵循的最高指导原则之一就是NASA-STD-8739标准，该标准对焊点检测提出了近乎“苛刻”的要求：检测覆盖率必须达到100%，确保无任何风险点遗漏，更重要的是它明确要求必须使用自动化检测设备(AXI)来确保客观性与一致性，并对设备的成像质量和分析算法提出了量化指标，这意味着手动抽检或低端设备根本无法满足入门要求。
满足标准的关键在于设备与流程的完美结合：
在线全检：采用在线式3D X-Ray检测设备，将其无缝集成到SMT产线中，对每一块板卡的关键焊点进行100%自动扫描。
离线复判：建立独立的离线复判工作站，对系统标记的可疑点进行人工专家复核，形成“机检+人判”的闭环质量控制。
智能集成：设备必须能够通过标准接口(如SECS/GEM)与MES/MRP系统联动，实现检测数据实时上传、全程追溯。
提示： 警惕“升级停摆风险”选择采用模块化设计的X-Ray设备，支持在不停产情况下进行硬件升级或软件迭代并能以“热插拔”方式快速接入现有MES系统，避免漫长的联调周期， 在选择设备时应优先考虑具备远程诊断和数据分析功能的系统，以便于后期维护和持续优化。
我曾主导过一个为国内某知名航空电子制造商导入检测方案的案例，客户的核心诉求是：对其宇航级PCB的BGA焊点实现100%可靠检测，并必须符合NASA-STD-8739标准，同时不能拖累整线OEE，经过综合评估我们为其选择了际诺斯在线式3D X-Ray检测设备并提供了从设备、工艺调试到MES对接的Turn-key整体解决方案。
设备选型：在线式3D X-Ray能完美解决隐藏焊点成像问题，且直接嵌入产线，不中断生产流。
集成实施：设备顺利接入客户现有MES系统，检测结果与生产批次信息自动绑定，实现全流程追溯。
数据成果：检测覆盖率从抽检提升至100%，微米级缺陷检出率同比提高35%，这得益于自动化检测和快速换型，整线OEE反而提升了8.2%，该方案成功通过客户严苛认证助其稳固了核心供应商地位，这个案例的成功关键在于从“交付设备”转向了“交付产能”的Turn-key模式，为我们经理人显著降低了集成风险和技术不确定性。
对于志在进入或深耕航空航天领域的同行，我的建议是：
首选符合国际标准的AXI设备：这是参与竞争的“入场券”。
构建焊点质量数据库：长期积累的X-Ray图像与缺陷数据，是反向优化焊接工艺、实现智能制造的金矿。
为柔性制造预留接口：航空航天产品常是多品种、小批量。设备应具备快速换型能力和CAD数据直接导入功能，以适应高混合度的生产模式。
在航空航天这座电子制造的金字塔尖可靠性就是生命线，X-Ray检测特别是符合高标准的自动X-Ray检测设备(AXI)，已从“可选项”变为“必选项”，它不仅是质量的守护者更是连接生产数据、优化工艺流程、提升整体效率的关键节点，通过精准检测与智能数据联动我们正在共同推动高端电子制造向更可靠、更智能的未来迈进。
