医疗电子设备如心脏起搏器和血糖仪，直接关系到人的生命安全，在制造这些设备时对内部质量的要求极为严苛，一个肉眼看不见的微小焊接缺陷都可能导致设备失灵，随着设备越来越小、越来越精密传统的检测方法已经不够用了，这时X-Ray检测设备凭借其能“透视”内部、不损坏产品、精度高且数据可追溯的优势，成为了医疗电子制造中必不可少的一环，际诺斯将深入探讨X-Ray检测在医疗电子制造中的应用标准与实践，并分享如何通过选型和集成，真正提升整条生产线的效率。
医疗电子设备的质量特性可以概括为三个词：高可靠、无缺陷、可追溯。任何内部瑕疵都可能危及患者，因此必须确保每个焊点、每个封装都完美无缺，同时生产过程必须符合FDA、ISO等国际标准，做到每一步都有数据记录可以追查，过去工厂主要靠人工目检或光学检测，但这些方法只能看表面，对藏在芯片或线缆内部的缺陷无能为力，X-Ray无损检测正好弥补了这一空白，它能像给产品拍“X光片”一样清晰看到焊点内部的空洞、裂纹，或者线缆封装是否完好，是确保电子元件焊接质量和产品安全的关键技术。
在医疗行业一切都要按规矩来，X-Ray检测设备必须符合IEC 61010等安全标准，检测结果要满足IPC-A-610对电子组件的验收要求，并且数据管理要符合FDA关于电子记录的规定，因此医疗电子行业对X-Ray检测系统的核心要求非常明确：
看得清：图像分辨率要高能发现微米级的缺陷。
判得准：检测结果要稳定不能误报或漏报。
跟得上：必须具备自动化在线检测能力能跟上高速生产线的节奏。
连得通：系统要能轻松与工厂的MES(制造执行系统)等软件对接，传递数据。
小贴士： 在选择设备时不要只看检测精度，对于追求效率的产线来说在线全检X-Ray设备的集成能力和数据接口是否开放，往往比单纯的离线设备性能更重要。
在实际生产中自动化X射线检测设备主要发挥三大作用：

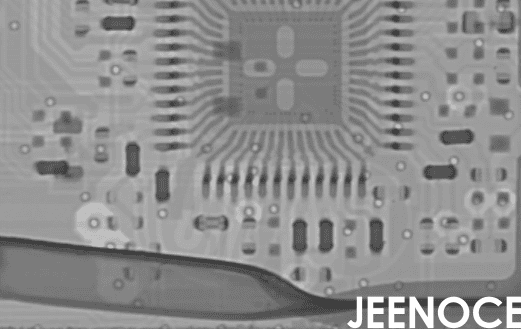

高精度内部缺陷检测：对BGA、芯片等复杂封装进行自动X光检查，利用AI算法快速、准确地识别缺陷，并对焊接质量进行统计分析，从源头控制工艺。
验证线缆与传感器：检查线缆的焊接点、绝缘层以及传感器的封装是否密封完好，防止因内部问题导致设备故障。
提升整线效率与可追溯性：这是核心价值所在。检测数据实时上传到MES系统，实现了从材料到成品的全流程数据追踪。这不仅能快速定位问题，更能通过数据分析提升整体设备效率(OEE)。
传统的X-Ray只是事后检查发现了缺陷再返工，既浪费又低效，现在先进的理念是将X-Ray检测到的数据(如焊点空洞率)实时反馈给前道的贴片机或焊接炉，自动调整工艺参数，就从“发现-返工”的被动模式转变为“监控-预警-调整”的主动预防模式，能从根本上减少缺陷，显著提升产品的一次通过率。
我是一家医疗电子EMS企业的自动化开发经理，我们为一家知名客户生产便携式超声探头，客户对内部焊接和封装完整性的要求是“零容忍”，过去我们采用离线X-Ray抽检不仅效率低，而且发现问题时为时已晚，整批产品都可能需要返工，风险很大，去年我们引入了一套高分辨率X-Ray设备，并成功将其改造为在线检测集成模块，嵌入到SMT生产线末端，这次升级带来了立竿见影的效果：产品不良率直接下降了18%，因为是在线全检检测效率提升了40%，生产线再也不用停下来等待抽检结果，最关键的是这套X-Ray检测系统通过标准协议与我们的MES无缝对接，所有检测图片和数据都自动关联到产品序列号，实现了完美的可追溯性，据我们估算这次整合为我们整条线的OEE带来了约5%的提升，并且极大降低了因质量追溯不清导致的产线停摆风险。
基于我们的经验给同行几点选型和实施的建议：
不要只关注检测精度，必须评估设备的自动化程度、与现有产线的物理兼容性，以及最重要的——系统集成能力，设备必须支持SECS/GEM等工厂标准通信协议，才能轻松联动MES。
在产线升级时建议采用分阶段、模块化的方案，最大限度减少对现有生产的干扰。
为了避免设备升级时牵一发而动全身，我们可以把X-Ray检测站看作一个提供标准“检测服务”的独立黑盒模块，只要定义好它与生产线之间的物料流转接口(尺寸、节拍)和数据通信接口(如OPC UA协议)，就能实现“即插即用”，未来更换或升级检测设备时就不会影响生产线核心控制系统，非常适合医疗电子多品种、小批量的柔性生产需求。
X-Ray设备不应只是一个拍照片的“相机”，更应是一个生成结构化数据的“传感器”，它应该能直接输出缺陷的类型、位置、尺寸等量化数据而不仅仅是图片，这些结构化数据与MES中的工艺参数、物料批次信息结合，通过大数据分析就能精准定位问题的根本原因——比如是否是某一批次的焊锡膏有问题，或者是某一台贴片机出现了微小的偏移趋势，这就能实现真正的数据驱动制造，为质量改进和预防性维护提供科学决策支持。
小贴士： 在谈判采购合同时除了设备硬件性能，务必明确要求供应商提供开放的数据接口文档和集成支持服务，这是未来实现数据价值挖掘和系统联动的基石。
在医疗电子制造领域X-Ray检测设备早已超越了单纯的质量检验工具角色，它是实现智能制造、提升整线效率(OEE)不可或缺的核心支撑，面对生命攸关的严苛要求制造企业必须以战略眼光，将X-Ray检测系统的选型与集成，作为整体Turn-key解决方案的关键一环来规划，通过科学的实践让X-Ray技术不仅守护产品质量，更驱动制造流程不断优化，确保每一台医疗设备都安全可靠。
