在电子制造领域3D CT X-Ray检测设备正经历一场深刻的角色演变，它已从过去单纯的离线X光检测工具转变为能够实现在线实时监控的关键节点，更重要的是其价值正从单一的质量“把关者”，升级为驱动整个SMT产线工艺优化的核心支撑系统，在智能制造的大趋势下行业对检测系统提出了集成化、数据化和智能化的更高要求，自动化X射线检测设备与MES系统的深度集成，已成为提升整线效率(OEE)的迫切需求，际诺斯将深度解析3D CT X-Ray检测技术如何从2D升级到3D，为电子制造整线开发经理提供科学的选型决策指南和实证案例。
对于像我的整线开发经理而言3D CT不应再被视为一个孤立的检测工站，我们更应将其重新定义为产线上一个高维度的“工艺传感器”，它输出的不仅是“合格/不合格”的简单判定，更是关于焊点三维形态、材料内部分布、应力状态的连续、量化数据，完成这一视角转变是将其从成本中心转变为宝贵工艺数据资产的关键第一步。
3D CT X-Ray技术的核心在于三维断层扫描，它通过让样品在微焦点X射线源前进行360度旋转，采集海量二维投影图像，再由计算机重构成高精度的三维立体模型，这与传统2D X-Ray只能提供单一角度的叠加影像有着本质区别，主要差异包括：
检测维度：2D是平面叠加，难以分辨重叠特征;3D是立体分层，可清晰观察内部任意层面。
分辨率与精度：3D CT凭借高分辨率X射线成像，能实现微米级的缺陷识别。
信息量：3D CT提供体积、空洞率、形状等量化数据，而2D只能进行定性或半定量判断。
小贴士：在选择时不要只看最高分辨率，要结合你的产品(如芯片尺寸、PCB层数)和检测速度要求，找到分辨率、穿透力和检测速度之间的最佳平衡点。
不同的制造环节，对检测的需求截然不同：

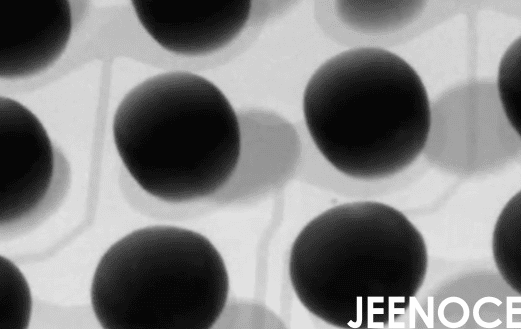

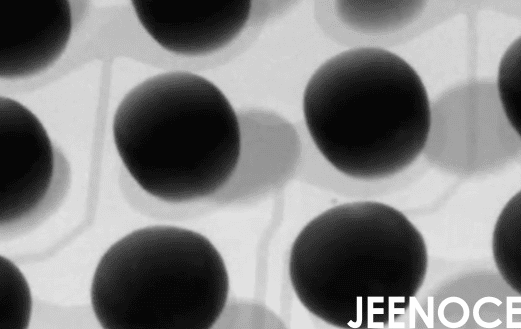

对于高密度封装器件(如BGA、QFN)：3D CT能无损透视，精准测量底部焊球的空洞、桥连和裂纹，解决“看不见”的难题。
对于复杂多层PCB结构：它能清晰呈现通孔、埋孔的质量以及内部导线状态，覆盖从PCBA检测到半导体封装的广泛需求。
对于生产节拍：需在在线检测速度与离线分析深度间取得平衡，在线检测追求高速和自动判定，离线分析则侧重于高精度三维渲染和根因分析。
我们最担心新设备导入导致产线停摆，因此领先的3D CT系统应提供模块化架构，例如允许我们初期部署2D在线检测，未来仅通过软件升级或增加旋转模块，即可平滑过渡到3D抽检或全检，实现“零停线升级”，同时设备必须预置开放的SECS/GEM接口等工业标准，确保能与现有及未来的MES、AGV、机械臂无缝对接，满足整线整合的长期规划。
数字孪生技术是让3D CT从“传感器”升级为“优化引擎”的大脑，它在虚拟空间中创建一个与物理检测设备完全同步的数字化模型，其核心价值在于打破数据孤岛：3D CT获取的量化焊点数据(如体积、空洞率)，通过数字孪生平台与MES系统中的回流焊炉温曲线、锡膏印刷参数等进行实时关联分析。
真正的价值在于预测，通过数字孪生建立模型，系统可以在缺陷实际发生前发出预警，例如模型可能提示：“炉温第5区温度波动，预计4小时后将导致某型号BGA焊点空洞率超标。” 这使我们能从被动的“检测-返工”模式，转变为主动的“预测-调整”模式，实现预测性工艺控制。
作为设备选型负责人我建议从以下几个核心维度构建决策矩阵：
检测精度与分辨率：是否满足你最小器件和最小缺陷的检测要求?
在线检测速度：能否匹配产线节拍，不影响生产效率?
场景适配性：
SMT产线末端：优先选择高速、具备强大自动缺陷识别(ADR)功能的在线型设备。
半导体封装实验室：优先选择超高分辨率、具备强大三维渲染分析能力的离线精密型设备。
小贴士：进行成本分析时不要只看设备采购价，要计算长期收益：通过提升直通率、减少返工和报废、优化工艺带来的OEE提升，往往能在短期内收回投资。
我是某全球领先EMS企业的自动化开发经理，我们年产能超过500万件，但在BGA焊点检测和QFN底部焊盘的虚焊问题上一直受限于2D X-Ray的能力，缺陷漏检导致后期返工成本高昂，我们的解决方案是引入了际诺斯提供的集成化3D CT X射线检测设备，这套系统通过自动化上下料接口直接嵌入产线，并与其数字孪生平台打通，实施后效果显著：
缺陷检出率从不足95%提升至99.6%，几乎杜绝了漏检。
平均检测时间降低了32%，加快了流程。
通过对检测数据的分析，优化了回流焊曲线，使整线OEE提升了9.1%。
真正实现了从设备到数据闭环的Turn-key解决方案价值。
未来X射线检测设备必将进一步向数据驱动、智能决策的方向演进，对于各位同行我的最终建议是：选型必须超越设备本身，要结合自身产线特性、工艺优化目标以及与MES/MRP联动的深度需求进行科学规划，让3D CT X-Ray超越其检测的原始职能，通过数据流反哺制造工艺的每一个环节，我们才能真正构建起持续优化、精益生产的智能制造未来。
