在现代电子制造(SMT)产线中X-Ray检测是确保BGA、QFN等芯片焊接质量的一道关键防线，随着自动X光检测成为趋势，仅仅拥有一台高性能的X-Ray设备已远远不够，真正的挑战在于如何将它无缝融入整条产线，打通从锡膏印刷到最终检测的所有数据流，这背后是对整线数据流重构与闭环的迫切需求，际诺斯将从实战角度出发分享如何通过系统架构设计与标准协议对接，构建一个高效的工厂级数据闭环系统。
一个稳健的集成始于清晰的架构，我们通常采用分层设计：设备层(X-Ray、SPI、AOI等)、控制层(PLC、工控机)、数据层(数据库、中间件)和应用层(MES、看板)，这种结构确保了系统的可扩展性与兼容性，能灵活应对未来SMT产线集成的新增需求。
实用提示：在项目初期建议绘制一份完整的系统架构图，有助于团队理解整体布局。
SECS/GEM是半导体和电子制造行业通用的设备通讯协议，它定义了设备与上层系统(如MES)之间通信的消息类型和机制，确保X-Ray设备支持SECS/GEM，是实现与MES/ERP高效对接、统一工厂内“语言”的关键第一步。
我们需要从X-Ray设备中稳定采集设备状态(运行/待机/故障)、检测结果(OK/NG图片及坐标)、异常记录等关键数据，并对这些数据进行标准化和格式统一，这是实现全流程质量数据追溯的基础。
实用提示：在数据采集阶段建议制定统一的数据格式规范，避免后期处理复杂。
选择在线X-Ray检测设备还是离线设备，集成策略大不相同，在线设备需要与产线节拍严格同步，对自动化设备对接的实时性和可靠性要求极高，在选型时必须提前评估设备的物理接口(如通信端口)和软件接口(协议支持度)，避免“买来连不上”的尴尬。
现实中产线上往往并存着不同品牌、不同年代的设备，它们可能使用Modbus、Profinet甚至私有协议，单纯要求所有设备支持SECS/GEM标准并不现实，我们提出在设备层与MES之间，部署一个轻量级的“协议翻译层”(通常是一个边缘计算网关)，它的核心作用有两个：一是将各种设备的“方言”统一翻译成标准的SECS/GEM消息;二是进行初步的数据清洗、格式标准化和缓存，这相当于为产线建立了一个微型的“数据中台”，极大减轻了MES的对接负担，并为后续的数据分析提供了干净、实时的数据源。
实用提示：在项目规划初期就应制作一份详细的《设备接口与协议清单》，这是评估集成工作量与风险的重要依据。
这是集成的“大脑”，通过集成MES可将生产工单、产品程序自动下发至X-Ray设备;X-Ray则实时将检测结果、良率数据反馈回MES，这种双向互动实现了生产过程的闭环管理是提升整线效率(OEE)的核心。
产线是一个整体，当X-Ray检测到焊接缺陷呈现规律性时系统应能反向追溯至回流焊的温区曲线或贴片机的工艺参数，通过建立联动机制可以实现工艺参数的快速调整，提升SMT产线集成的问题响应速度。
实现与AGV或机械臂的通信，让物料流转信息实时同步，当X-Ray完成检测后可自动呼叫AGV将产品运往下一站或隔离区，实现真正的自动化设备对接，减少人工搬运，提升设备利用率。
自动化升级最怕导致产线停摆。务必采取分阶段实施的策略：先进行单点设备离线测试，再小范围联调，全线上线。同时，必须设计完整的回滚方案，确保在出现问题时能快速恢复生产。

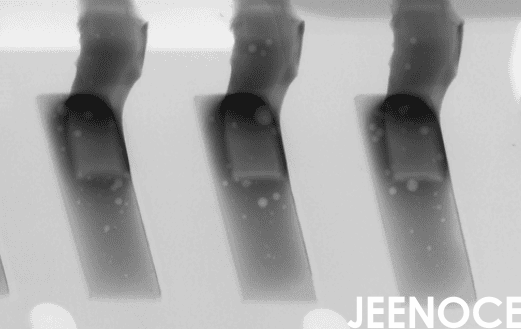

传统集成中X-Ray更像一个事后记录的“法官”，对生产过程的实时干预能力弱，我们将X-Ray升级为产线的“过程传感器”和“质量锚点”，例如当系统发现X-Ray连续报告某区域气泡缺陷增多，可自动分析关联的回流焊炉温数据，并基于工艺知识库自动建议或微调炉温参数，实现动态工艺补偿，同时通过分析X光管的工作时长和功率曲线，可以建立预测性维护模型，提前预警故障，避免非计划停机。
锡膏检测(SPI)数据是质量的起点，通过分析锡膏的体积、面积、高度，可以提前预测焊接风险，并为后续的AOI和X-Ray检测提供优化依据。
并非所有AOI检测异常的产品都需要进行X-Ray复检，可以建立规则：例如，仅对BGA、QFN元件或特定区域的AOI报警，才自动触发在线X-Ray检测设备进行深度复检，这能有效分配检测资源。
将SPI的3D数据、AOI的2D图像与X-Ray的透视图像关联到同一块PCB的序列号上，就构建了一条完整的质量数据追溯链，一旦发生客诉可以一键追溯生产全过程的所有数据。
实用提示：构建数据闭环时，务必为每一片PCB赋予唯一的追溯码(如二维码)，这是串联所有检测数据的“身份证”。
固定的三级检测流程可能导致资源浪费，所有AOI异常都走X-Ray会造成X-Ray成为瓶颈，我们引入缺陷概率模型，系统实时综合SPI数据、AOI结果、贴片机抛料率等信息，为每一块PCB板计算一个“内部缺陷风险评分”，只有高风险板卡才会被自动路由至X-Ray;低风险板卡则快速通过，X-Ray设备只检测“最可疑”的产品，在保证质量的同时大幅提升了检测效率和整线OEE。
我在一家中型EMS企业负责自动化升级，我们公司SMT产线年产能约500万件，之前面临典型困境：设备来自多个品牌，系统不兼容，SPI、AOI、X-Ray数据分散形成信息孤岛，我们的目标是提升整线OEE至85%以上，实现整线数据流重构，我们选择了与际诺斯合作，他们的方案没有强行更换设备而是基于SECS/GEM协议，为我们部署了关键的协议翻译层和数据聚合中间件，解决了多协议兼容的难题，核心实施内容如下：
将X-Ray检测设备与MES深度集成，实现了生产指令自动下发和检测结果秒级上报。
建立了基于缺陷概率模型的动态检测流，实施后需要进入X-Ray复检的板卡数量减少了30%，有效释放了X-Ray产能。
利用X-Ray发现的焊接缺陷数据，反向控制回流焊炉温，实现了动态工艺补偿，将因炉温波动导致的周期性缺陷减少了约40%。
打通了X-Ray与AGV的通信，实现了检测后产品的自动流转，减少了人工干预。
成果数据令人振奋：
整线效率(OEE)从78%提升至88.5%，超额完成目标。
从发现检测异常到定位工艺原因并完成补偿的周期，从过去的“天”级缩短到“小时”级。
质量数据追溯效率提升50%，现在查询任何一块板卡的全流程数据只需几分钟。
通过X-Ray的预测性维护模型，我们成功避免了2次计划外的设备停机，保障了生产连续性。
X-Ray检测设备的自动化集成，远非简单的连线通电，它是提升SMT产线集成智能化水平的关键一跃，其成功与否核心在于前期的系统架构与设备通讯协议的合理规划，通过整线数据流重构，我们构建的不只是数据管道，更是一个能够自我感知、分析、优化的智能系统，展望未来集成了AI算法的X-Ray设备，将不仅是缺陷检测器，更是驱动产线迈向零缺陷制造的核心智能节点，这条路始于扎实的集成实战，通向的是智能制造的未来。
