在半导体封装和芯片制造中，焊接质量直接决定产品寿命，微小焊点缺陷就能导致芯片失效。如何确保焊接工艺稳定、可靠，是每一位质量经理和制造总监面临的挑战，传统经验抽样评估方式滞后且不精确，而X-Ray检测设备可以无损呈现焊点内部关键信息，这些精确数据正是进行DOE（实验设计）的宝贵财富，际诺斯将探讨如何将这些量化数据作为DOE的核心响应变量，系统性地优化焊接曲线、锡膏选择和钢网设计，让检测直接为工艺开发赋能。

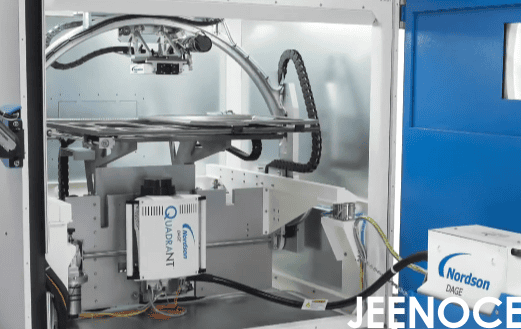

X-Ray检测技术通过穿透物体并接收不同密度的成像，能够清晰呈现焊点的内部三维结构，这在SMT检测和半导体封装中具有不可替代性，因为光学检测(AOI)无法看到内部缺陷，所以X-Ray就成为了不可或缺的工具，它的核心价值在于将质量特性量化。
我们可以精确测量：
焊点空洞率：计算空洞面积占焊点总面积的比例。
气泡分布均匀性：分析空洞在焊点内的位置分布是否集中。
焊料爬升高度：评估焊料对引脚或焊盘的润湿效果。
这些数据使我们从“看起来没问题”的定性判断，走向“空洞率低于3%”的定量控制。
所以X-Ray的检测数据是理想的DOE响应变量，它能清晰反映工艺参数变化带来的内部质量变化，从而让构建“检测 -> 量化分析 -> 模型建立 -> 工艺改进”的数据驱动闭环。
传统上的X-Ray只被用作判断合格与否，但对于追求工艺稳定的管理者，我们应将其数据升维为“过程指纹”，每一次焊接的X-Ray图像和数据，如空洞的特定分布形态、焊料的三维轮廓，都是当前温度、锡膏、钢网等参数组合的唯一“指纹”，在DOE中系统采集这些“指纹”就能建立工艺参数与内部质量特征的精确地图，实现从控制参数到预测结果的飞跃，从根本上稳定输出。
提示：在规划DOE实验前，先用X-Ray对当前标准工艺做一次全面“体检”，建立质量数据基线，实验效果的对比会更加清晰。
进行DOE时，要设定输入变量，例如：
焊接曲线(升温斜率、峰值温度、回流时间)
锡膏类型
钢网开口设计(尺寸、形状)
回流焊气氛(氮气浓度)
接着需要精确定义响应变量，这正是X-Ray检测设备大显身手的地方。
我们可以将以下数据设为响应变量：
平均空洞率(%)
最大单个空洞尺寸
气泡位置分布热力图
基于图像算法的焊点完整性综合评分
为了确保公平比较，数据采集必须标准化，要固定X-Ray设备的检测程序、电压和放大倍数，再结合在线检测(对关键产品全检)和离线检测(对实验批次深度分析)模式。
获取数据后，利用统计软件分析，识别出对空洞率影响最大的关键因子，然后引入自动缺陷识别(ADI)技术，让系统自动对空洞的类型(如收缩空洞、气体滞留空洞)进行分类，为根因分析提供初步线索。
让我分享一个我们际诺斯客户的真实案例，该公司是一家高端芯片封装厂商，其BGA焊接产品一直受焊接空洞率高的问题困扰，良率在95%上下波动，客户投诉时有发生，
作为负责该项目的工程师，我们组建了专项小组使用高精度X-Ray设备对不良品进行扫描，发现空洞主要集中在芯片中心区域，平均空洞率达7.2%，之后我们设计了一个DOE实验，以X-Ray测得的焊点空洞率为核心响应变量，选取了“峰值温度”、“回流时间”和“锡膏品牌”三个关键因子进行全因子实验。
通过系统实验和数据收集，我们建立了工艺参数与空洞率之间的响应曲面模型，分析发现峰值温度过高和回流时间不足是导致中心区域空洞的主因，模型为我们找到了一个最优的参数窗口。成果是显著的： 按照优化后的焊接曲线并更换了润湿性更好的锡膏，批量生产后，平均空洞率降至5.9%，降低了18%。产品良率稳定提升并维持在98.5%以上，更重要的是我们将X-Ray数据自动上传至MES系统，实现了每片产品焊接质量的全流程可追溯，并设置了SPC监控图，一旦空洞率有异常波动就能实时报警。
许多工厂面临数据孤岛的痛点：X-Ray数据在检测站，工艺参数在设备电脑，质量报告在另一个系统里，信息不连通导致问题分析滞后，破解之道在于系统整合。
X-Ray检测设备的数据需要通过接口，连接无损检测、工艺工程与质量管理系统。例如可以采用非标自动化集成方案，将X-Ray系统嵌入生产线实现在线检测与自动分拣，我们际诺斯就为客户提供过这类定制化解决方案，将X-Ray与机械臂、传送带集成，检测结果直接指挥分拣机构动作，通过API接口，将X-Ray的详细数据(如图像特征、量化结果)与MES中的物料批次、设备参数，以及SPC系统深度整合，一旦发现空洞率超标，可以在几分钟内追溯到是哪个批次的锡膏、在哪条线上、用什么参数生产的，极大提升了决策效率。
要超越简单的系统对接，我们可以构建一个“质量数据湖”，将X-Ray的量化数据(尤其是经处理的图像特征向量)作为核心，与MES的物料、设备数据，以及前道清洗、印刷等工序的数据共同注入这个数据湖，通过大数据关联分析，我们可能会发现一些隐性规律，比如“前道清洁度不佳，会在两天后导致后道焊接空洞率上升”，而这些洞察能为DOE提供更全面的因子，实现真正的系统性优化。
在产线上，AOI(自动光学检测)和X-Ray检测是黄金搭档，它们具有天然的互补性：
AOI擅长快速检测外观缺陷，如偏移、桥接、缺件。
X-Ray专精于检测内部结构缺陷，如空洞、虚焊、裂纹。
我们建议建立“AOI初筛 + X-Ray深度复判”的协同工作流，所有产品先经过AOI快速扫描，标记可疑点，对于关键产品(如BGA)或AOI提示异常的产品，再自动流转至X-Ray进行深度内部检测，这大大提升了整体检测效率与准确性，在DOE框架下我们可以综合运用两者数据，例如，同时以“AOI测得的偏移缺陷率”和“X-Ray测得的空洞率”作为响应变量，能更全面地评估新钢网设计或新锡膏的工艺效果。
对于关注生产一致性的管理者，可以基于协同检测数据，创新定义一个“工艺健康度”综合指数，这个指数融合了AOI的外观缺陷率和X-Ray的内部质量指标(如空洞率、分布均匀性)，通过科学加权计算出一个总分，在DOE中我们可以直接优化这个综合指数，在日常生产中该指数的趋势性下滑就是工艺开始漂移或设备需要维护的早期信号，从而驱动预测性维护，变被动“救火”为主动“防火”。
提示：协同检测策略的关键是制定清晰的规则，明确哪些情况必须触发X-Ray复检，避免漏检也防止过度检测影响效率。
总的来说X-Ray检测设备已经不再是单纯的质量检验工具，它在实验设计(DOE)中扮演着关键数据源的角色，是连接工艺参数与最终内部质量的桥梁。
给质量经理与制造总监的行动建议：
将数据正式纳入体系：把X-Ray的量化数据(空洞率、分布图)作为工艺文件和质量控制计划的核心组成部分。
投资于系统整合：推动IT与生产部门合作打破数据孤岛，实现X-Ray数据与MES、SPC系统的自动流动。
培养团队的数据分析能力：让工艺工程师不仅会看图像，更要学会分析数据背后的统计规律和工艺含义。
展望未来，融合了无损检测大数据、DOE模型与实时控制的智能工厂，将能够实现工艺的自适应调整和预测性质量管控，这正是我们迈向工业4.0的坚实一步。
提示：开始行动可以从一个具体的工艺难题入手，例如“降低某型号BGA的空洞率”，用一个小型的DOE项目实践际诺斯方法，快速看到效果，再逐步推广。
