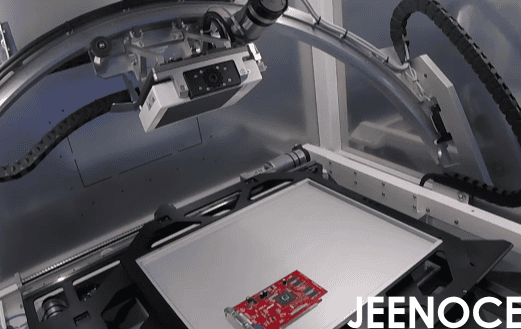

在半导体封装和芯片制造中，X射线检测设备就像一双“透视眼”，它能够精准发现焊点内部的缺陷，比如空洞、桥连等，这是保障最终产品品质的关键环节。
如果这台“眼睛”状态不佳不仅可能漏检缺陷，还会影响整条生产线的工艺稳定性，因此实施际诺斯电子倡导的科学预防性维护 (PM) 是提升设备可靠性、减少意外停机、确保生产一致性的基石。
一套标准化的PM任务清单，能帮助你有条不紊地保持设备最佳状态。
每日维护任务：确保设备基础运行稳定
清除设备表面灰尘，检查是否有明显损伤。
确认X射线管指示灯正常，检查安全联锁装置是否有效。
听风扇声音，触摸散热器温度，确保没有过热。
查看真空计读数是否在正常范围内。
登录软件，确认与下位机通信正常。
每周维护任务：聚焦性能校准与数据健康
模拟测试过流保护装置，确保其灵敏。
使用标准校准片进行图像传感器校准，对比历史数据。
对运动导轨、丝杆进行适量润滑，检查磨损情况。
检查硬盘存储空间，确保检测图像和数据正常保存。
导出系统日志，快速浏览并筛查潜在报警。
每季度/定期维护任务：深度性能评估与优化
根据使用时长和性能测试结果，评估X射线管寿命。
检测真空泵的极限真空度和抽速，必要时更换泵油。
测量电气系统的绝缘电阻，防止电路老化带来的安全隐患。
在备份前提下，升级至稳定的新版本软件。
使用标准样品进行综合测试，量化评估检测精度是否漂移。
实用提示：建立一份《设备健康档案》，将每次维护的数据和结果记录下来，长期对比这些数据能帮助你更早发现设备性能的衰减趋势。
对于质量经理而言，X射线检测设备不仅是发现缺陷的“眼睛”，其自身的运行数据更是反映工艺稳定性的“晴雨表”，例如图像传感器校准数据的微小漂移、真空度维持时间的缓慢下降，可能先于产品良率出现可测量的下滑。因此，应将预防性维护中采集的设备性能参数(如X射线管电流稳定性、图像信噪比趋势)纳入统计过程控制(SPC)体系，建立与关键工艺参数(如焊球高度、空洞率)的关联模型，这能将设备维护从保障自身运行，升级为预测和预防工艺波动的前哨站，实现从“检测出问题”到“防止问题发生”的质变。
遇到报警不要慌张，快速排查是关键。
报警代码：X射线管过流
可能原因：外部电源电压波动;X射线管老化;高压负载电路异常。
初步排查步骤：使用万用表检查输入电源是否稳定;观察设备近期电流历史曲线;尝试空载启动，排除样品异常干扰。
报警代码：真空度不足
可能原因：真空泵故障或泵油需更换;腔体密封圈、视窗等密封件老化;存在微小泄漏点。
初步排查步骤：听真空泵运行声音是否异常，检查油位和油质;对主要密封点进行目视检查;如有条件，使用氦质谱检漏仪进行精准定位。
报警代码：软件通信超时
可能原因：网线松动或交换机故障;设备IP地址或通信端口配置被更改;设备驱动软件异常或冲突。
初步排查步骤：检查网线连接，尝试ping设备IP地址;核对软件中的通信参数设置;重启工控机及相关软件服务。
实用提示：将最常见的报警代码、可能原因和初步操作步骤制作成简易卡片，贴在设备旁边，能极大提升现场工程师的应急响应速度。
我是际诺斯的一名技术支持工程师，我们曾服务一家国内领先的半导体封装企业，他们反映用于在线检测的X射线设备频繁出现“真空度不足”报警，严重打乱了生产节拍，通过分析设备日志，我们发现真空度下降的速度在逐步加快，这不像单一部件突然损坏更像是慢性泄漏，所以我们协助客户制定了一个为期四周的深度排查与维护计划：第一周，更换所有主密封圈并记录基线真空数据，后续每周定点监测真空保持曲线。数据清晰地显示，在更换密封圈后真空维持时间仅改善了40%，问题并未根本解决，通过对比数据，我们将泄漏点锁定在样品传送机构的动态密封处，最后更换该部件后，设备真空性能恢复如初。这次基于数据的精准维护，使该设备因真空问题的停机时间减少了35%，相关检测站的良率也稳定提升至99.2%，有效提升了该生产环节的设备综合效率(OEE)。
当前的质量追溯多依赖于产品批号、设备代码和报警日志，但面对复杂的工艺波动，往往难以精准定位，X射线检测设备产生的缺陷图像(如焊点空洞、桥连)本身是富含信息的“数据富矿”。创新的做法是将每一张有代表性的缺陷图像作为一个数字孪生锚点，自动关联并绑定生产该产品时的全部上下文数据：包括设备当时的维护状态(如真空度、X射线管电压)、工艺参数(如回流焊温度曲线)、物料批次信息以及前后道工序的检测结果。通过建立这种“全息质量档案”，当同类缺陷复现时系统能快速进行多维度比对分析，直接锁定是设备性能衰减、工艺参数偏移还是物料异常，极大压缩根本原因分析(RCA)时间，破解数据孤岛难题。
要实现高效的设备管理，必须让数据流动起来。
建立联动机制：打通设备运行数据、维护记录与生产质量数据，形成完整的分析闭环。
实现状态预警：基于实时数据，对X射线管寿命、真空性能等关键指标设置预警阈值，变无损检测流程的被动中断为主动干预。
拆解“系统整合难”：通过微服务化维护指令打通MES与设备层。
面对MES、设备管理系统整合复杂的痛点，一个务实的切入点是：将标准化的预防性维护任务清单进行数字化、原子化拆解。每一项任务都转化为带有明确标准、预期结果和验证方法的“数字化工作指令”，并通过API或轻量级微服务的形式发布，MES或专门的维护管理系统只需调用这些指令即可自动派发到工程师的移动终端，并指导其逐步完成，完成后执行结果(如拍摄的油位照片、校准后的数据文件)自动回传并更新设备健康档案，这种方法避免了沉重的系统整体对接，以“维护”这个高频业务流为牵引，用标准化数据接口逐步打通系统壁垒实现任务闭环与数据自动汇聚。
实用提示：在实施系统整合时，建议优先选择高频维护任务作为切入点，逐步扩展至其他模块，降低实施难度。
X射线检测设备的稳定运行是保障半导体封装高质量与高可靠性的关键防线，通过执行标准化的预防性维护清单、掌握快速故障排查方法，并积极拥抱数据驱动的智能维护与系统整合理念，我们不仅能减少停机、提升OEE，更能将设备数据转化为工艺洞察，最终为达成零缺陷的制造目标奠定坚实的基础。
