随着微封装和高密度封装技术的不断发展,对生产工艺的精度与稳定性提出了更高的要求,而作为封装开发工程师或项目经理,我们不仅要关注新工艺的研发与设备引进,更要确保每一个环节的质量达标,同时平衡技术创新与项目运营的稳健性。

X-RAY检测设备在这一过程中扮演着至关重要的角色,它不仅能够提供高分辨率的内部成像,还能在非破坏性检测中实现对封装结构的全面分析,从而为工艺控制提供可靠的数据支持。

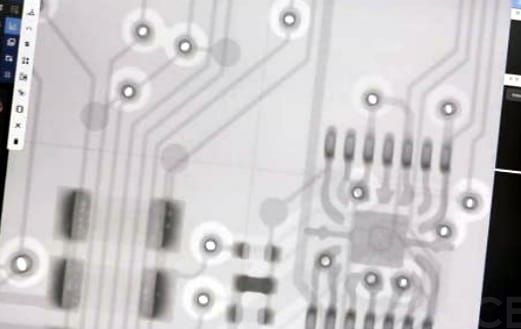

X-RAY检测设备是一种利用X射线穿透被测物体,并通过图像采集系统将内部结构以图像形式展现出来的设备。它就像一个“透视眼”,能看穿封装材料,发现肉眼看不到的缺陷。
在半导体封装中,X-RAY常用于检测焊点、空洞、裂纹、异物等内部问题。这种检测方式不会损坏产品,非常适合在生产过程中进行实时监控。
随着芯片越来越小、封装越来越复杂,传统的检测方法已经不能满足需求。比如,一些微小的焊接点或隐藏的缺陷,用肉眼或普通仪器是看不见的。
这时候,X-RAY检测设备就派上大用场了。它可以清晰地看到产品内部的结构,帮助我们发现问题、改进工艺,提升产品的质量和可靠性。
在实际应用中,X-RAY检测设备被广泛用于微封装和多层封装的缺陷检测、焊点质量评估以及封装材料的均匀性分析。
比如,之前我们一个客户他们是专注于先进封装技术的,遇到一个难题:就是在多层封装中,封装的一致性很难把控,传统检测手段无法满足他们的需求。
后来,他们引入了我们提供的一套X-RAY检测设备,结果非常显著:
“我们之前一直苦恼于封装一致性的问题,尤其是在多层封装中,传统检测手段根本无法满足我们的需求。”
—— 际诺斯客户某封装企业工程师李工
“自从用了X-RAY检测设备后,我们不仅提高了检测效率,还明显改善了产品的稳定性和可靠性。现在,我们能更早发现微小缺陷,避免后期返工,节省了不少成本。”
1. 非破坏性检测:不用拆开产品,就能看到内部情况,保护产品完整性。
2. 高分辨率成像:能捕捉到微米级的细节,发现肉眼看不见的缺陷。
3. 自动化分析:结合图像识别系统,可以自动判断缺陷类型,提高检测效率。
4. 数据可追溯性:每次检测都会生成记录,方便后续分析和改进。
对于追求工艺创新与先进性的企业来说,选择一台合适的X-RAY检测设备非常重要。以下几点值得参考:
高精度:检测分辨率要足够高,才能看清微小缺陷。
自动化程度高:减少人工操作,提高效率。
数据可追溯:便于管理和分析,提升整体管理水平。
定制化能力:根据企业自身需求进行定制,适应不同封装工艺。
在面对项目投资巨大、回报周期长的情况,合理地配置检测设备是实现技术前瞻性与项目稳健性平衡的关键,而通过X-RAY检测设备的精准工艺控制,企业可以在保障产品质量的同时,推动自身在行业中的竞争力持续提升。
