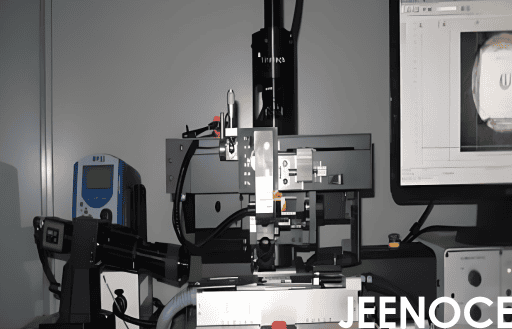

键合工艺的光学检测设备依据高分辨率光学成像和AI图像分析技术，可以对键合结构进行无接触高精度检测，键合工艺中，芯片通过引脚与电路板贴合实现连接，该设备通过光线照射键合区域，经过图像转换识别缺陷，为键合质量把控提供支持。
键合工艺的光学检测设备是一种基于高分辨率光学成像和AI图像分析技术，实现对键合结构的无接触和高精度检测的设备，其中键合工艺是指将芯片放置在电路板上，将芯片四周的引脚贴合电路板实现键合，通过引脚，芯片能够与其他电子元件进行信号传输和电力供应，实现芯片的各种功能，键合工艺的光学检测设备是利用特定的检测光线照射键合区域，光线会产生反射、散射，这时这些反射的光线经过图像传感器转换后由专业的软件形成光学图像，将形成的光学图像与预设的合格图像进行对比，找出键合过程中出现的裂隙、气泡等缺陷，及时进行干预，键合工艺的光学检测有效避免了传统接触式的检测中可能对芯片造成的物理损坏，也提高了检测的效率和质量，键合工艺的光学检测主要用于半导体、汽车电子、新能源、控制面板、航空航天、医疗医药等高端制造领域。
键合工艺的光学检测设备凭借无接触检测的优势，避免了传统方式对芯片的物理损坏，提升了检测效率与质量，适用于半导体、汽车电子、新能源、航空航天、医疗医药等多个高端制造领域，为精密制造的质量把控提供了可靠保障。
