圆柱齿轮磨齿机是精密加工齿轮的核心设备，它是由机械系统、控制驱动系统及人机交互辅助系统三部分协同构成，机械系统提供刚性支撑与运动执行，控制与驱动系统实现高精度联动与误差补偿，人机交互与辅助系统则优化操作便捷性与加工稳定性，各模块紧密配合，共同保障齿轮的高精度、高效率磨削。
床身与底座
作为机床的骨架，提供刚性支撑，确保整体稳定性，减少振动对加工精度的影响。
工件旋转轴（C轴）
驱动工件旋转，完成分齿运动，在斜齿轮加工中，与Z轴联动实现螺旋角控制。
砂轮架旋转轴（A轴）
调整砂轮倾斜角度，适应直齿轮或斜齿轮的磨削需求，实现斜齿轮螺旋角的精确磨削，提升齿面接触质量。
工件进给轴（Z轴）
控制工件沿轴线方向移动，与X轴联动完成砂轮修形，确保齿向精度，减少齿向误差。
砂轮架进给轴（X轴）
驱动砂轮沿工件径向进给，控制磨削深度，直接影响齿面粗糙度和齿形精度。
修整轮
对砂轮进行修形，恢复它的锋利度和几何形状，延长砂轮使用寿命，保持磨削精度。
砂轮与电机砂轮
电机直接驱动，产生高转速，提供足够的线速度进行高效磨削，高速磨削降低齿面粗糙度，提升加工效率。

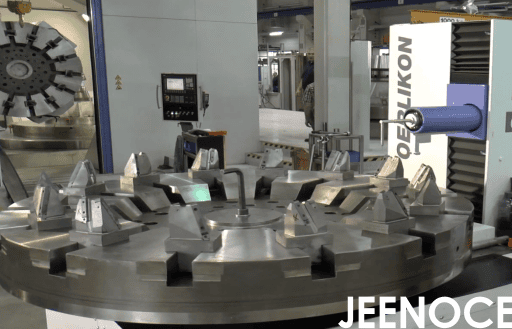

机床夹具
固定工件，确保磨齿仪与刀具、机床的相对位置在加工中不变，防止工件位移，保障齿距和齿形精度。
处理控制部分（CNC系统）
负责数据处理、程序运行、各轴联动控制及误差补偿，实现高精度插补运算，支持自动对齿、齿面扭曲补偿等功能。
电机驱动部分
接收CNC信号，驱动C轴、A轴、Z轴、X轴的电机运转，通过力矩电机或内装电机直接驱动，提升响应速度和定位精度。
传动设备部分
包括砂轮、夹具、气缸等，执行磨削动作，通过高刚性直线导轨和消隙装置，适应高负荷切削，保障加工稳定性。
人机界面（触摸屏）
设定加工参数（如转速、进给量）、监控机床状态、诊断故障。
冷却与过滤系统
切削液循环过滤，降低磨削温度，清理磨屑，延长砂轮寿命，保持加工环境清洁，减少热变形对精度的影响。
圆柱齿轮磨齿仪通过机械结构系统提供稳固支撑与精准运动，控制与驱动系统实现高精度联动及误差修正，人机交互与辅助系统优化操作体验与加工稳定性，各系统协同运作，从支撑、控制到交互全方位保障齿轮磨削质量，确保加工出的齿轮具备高精度齿形、齿向及表面质量，满足汽车、航空航天等领域对精密齿轮的严苛需求。
