回流焊接系统的结构组成
2025-06-09

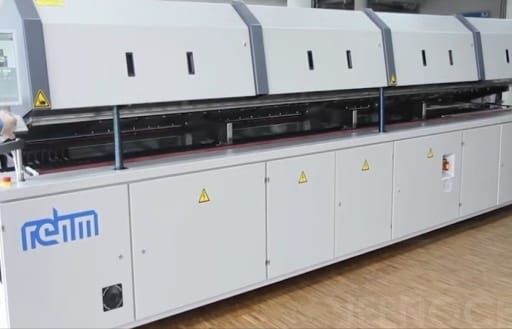

回流焊接作为电子制造领域的核心工艺,它的系统的精密与高效直接关乎产品质量与生产效率,回流焊接系统集成了输送、加热、冷却、真空、排风、安全、监控、氮气保护、助焊剂与废气处理回收、顶盖升降以及气流控制等多重结构,这些结构各司其职,紧密配合,共同确保焊接过程的稳定可靠。


结构组成

输送系统

输送系统负责电路板的输送和定位,保证电路板在焊接过程中的稳定性,一般由进板机构、出板机构和输送轨道组成,确保电路板在焊接过程中位置准确无误,有避免因移动或震动导致的焊接缺陷。



加热系统

加热系统提供焊接过程所需的热量,使得锡膏熔化并与焊接部位连接,包括预热区、回流焊区和冷却区,通过精确控制温度,确保焊膏按照预设曲线熔化固化,大幅减少焊接缺陷。



冷却系统

焊接完成后,冷却系统迅速降低PCB板温度,保证焊接后的产品性能,一般采用风冷或水冷方式,保证了焊点的迅速固化,降低了热应力对电路板和元器件的影响,延长了设备的使用寿命。



控制系统

控制系统负责对整个设备的运行进行监控和管理,包括主控制器、温度控制器、输送控制器和真空控制器等核心部件,确保设备按预设程序和参数运行,实现自动化、精确化焊接,同时实时监测设备状态,及时处理异常。



真空系统(针对真空回流焊设备)

真空系统在焊接过程中形成真空环境以降低气泡和瑕疵的产生,主要由真空泵、真空室和密封装置组成,焊接过程中减少焊料氧化,消除气泡,提升焊点质量。



排风系统

排出焊接烟雾及有害气体,保证工作环境的空气清洁,减少废气对排风管道的污染,同时满足环保要求。



安全系统

安全系统包括紧急停止按钮、门安全开关等装置,为操作人员和设备的安全提供全面保障。



监控系统

监控系统记录焊接过程中的温度、真空度等关键参数,包括数据记录器、触摸屏或计算机界面等,为客户提供详细的焊接过程数据,有助于操作人员了解设备运行状态和焊接质量,为设备的维护和优化提供了有力依据。



氮气保护系统

氮气保护系统在预热区、焊接区及冷却区进行全制程氮气保护,防止焊点和铜箔在高温下氧化,增强熔化钎料的润湿能力,减少内部空洞,提高焊点质量。



助焊剂回收装置

助焊剂回收装置回收焊接过程中产生的助焊剂废气,减少助焊剂挥发物对热风流动的影响,提高焊接效率,满足环保要求。



废气处理与回收装置

废气处理与回收装置处理焊接过程中产生的废气,同时回收氮气以节约资源,满足环保要求,提高资源利用效率。



顶盖气压升降装置

顶盖气压升降装置便于清理焊腔,当需要对回流焊机进行清洗和维护或生产过程中钢板脱落时,打开回流炉上盖可以提高设备的可维护性,确保焊接过程的顺利进行。



气流系统

气流系统确保炉内气流对流的高效率,包括对于速度、流量、流动性和透气性等参数的控制,确保炉内温度均匀,减少焊接缺陷。

际诺斯总结

回流焊接系统各结构协同运作,从输送、加热、冷却到真空、排风、安全保障,再到监控、氮气保护、助焊剂与废气处理回收、顶盖升降以及气流控制,每一环节都至关重要,它们共同提升焊点质量,满足环保要求,增强设备的可维护性,确保焊接过程稳定高效。
