电路板X射线检测系统凭借穿透成像、高精度探测与智能分析技术实现了无损检测焊点以及内部缺陷，系统各模块高效协同，集成辅助功能，形成了从检测到修复的一站式全流程解决方案，以此赋能高效生产。
X射线源（X射线管）

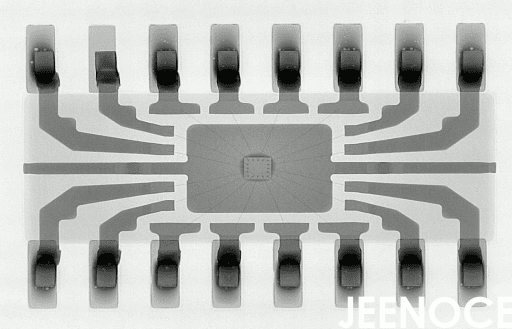

X射线源通过高压加速电子轰击靶材，产生高能X射线，穿透电路板内部，实现非破坏性检测，清晰显示焊点、元器件布局及潜在缺陷（例如虚焊、裂纹）。
探测器（图像接收装置）
探测器捕捉穿透电路板的X射线，同时转换为数字信号并生成图像，高分辨率成像（可以达到3μm），支持三维重建，精准识别微小缺陷。
机械运动平台（载物台）
机械运动平台精确控制电路板在X射线束中的位置，能够实现多角度和复杂结构的检测（例如BGA封装、多层板）。
图像处理与分析系统
图像处理与分析系统对探测器信号进行滤波、增强、三维重建等处理，结合AI算法识别缺陷，实现自动化检测流程，支持缺陷分类与统计。
控制系统与软件
控制系统协调各部件运行，提供操作界面、参数设置及数据分析功能，实现无人值守操作，支持数据存储、追溯与工艺优化。
辐射防护系统
辐射防护系统通过铅玻璃窗、移门联锁等设计，防止X射线泄漏，保障操作人员安全。
高压发生器与电源系统
高压发生器与电源系统为X射线管提供稳定的高压电能，确保X射线输出稳定性，适应不同厚度电路板检测需求。
真空系统（部分设备）
真空系统在真空环境下检测，减少X射线散射干扰，提升图像清晰度，尤其适用于高密度元器件检测。
辅助模块（可选配置）
辅助模块集成自动返修、3D CT分析以及AI智能识别，实现缺陷检测到修复闭环。
电路板X射线检测系统从X射线生成到图像采集、处理、分析，再到辐射防护与电源保障，各环节紧密衔接，确保检测结果可靠，辅助模块的加入更进一步拓展了系统功能，实现从缺陷检测到自动修复的闭环管理，显著提升生产效率与产品质量。
