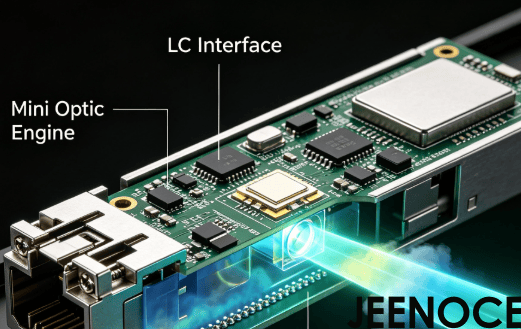

在5G光模块的制造过程中，焊接质量直接影响产品的性能和寿命，随着光模块体积越来越小，零件越来越密集，传统的工艺控制方式已难以满足高良率和一致性的要求，很多工程师都遇到过空洞虚焊率高、参数调试周期长、工艺波动大的问题，际诺斯将介绍如何通过AOI检测数据与回流焊工艺参数的联动分析，建立缺陷分级处置机制，并实现工艺参数的自动反馈优化，从而提升5G光模块的焊接良率和生产稳定性。
AOI检测数据的采集与分类
AOI系统通过高分辨率相机对焊接区域进行拍照，然后利用图像识别技术自动判断是否存在缺陷，常见的缺陷包括空洞、虚焊、焊点不均匀、桥接、偏移等，在光模块封装中，空洞和虚焊是最常见的问题，这些缺陷不仅影响当前性能，还可能在后续使用中逐渐恶化，因此，及时发现并处理是关键。
提示： 建议工程师每天记录AOI检测出的主要缺陷类型和比例，连续观察一周，有助于发现工艺波动的规律。
回流焊关键工艺参数的提取与监控
回流焊的关键参数包括温度曲线(预热区、回流区、冷却区)、气流速度和炉内气氛，例如，如果预热区升温过快，焊膏中的溶剂来不及挥发，就容易形成空洞，而冷却速度过快，则可能导致焊点内部产生应力，影响长期可靠性。
数据联动分析方法
将AOI检测出的缺陷类型与回流焊参数对应起来，可以找出其中的规律，例如，当空洞率突然上升时，可以检查温度曲线是否出现偏差，通过简单的统计方法，如画散点图，就能看出空洞率与升温速率之间的关系。
缺陷等级划分标准
根据缺陷的严重程度和对产品性能的影响，我们将缺陷分为A、B、C三级，参考IPC标准和行业规范，例如：
空洞率超过15%为A级
5%到15%为B级
5%以下为C级
分级处置策略
A级缺陷： 需要立即停机，并触发工艺参数调整，例如，若空洞集中在焊点边缘，可调整预热区升温速率。
B级缺陷： 记录并生成优化建议，纳入良率提升计划，例如，建议下次生产时微调氮气流量。
C级缺陷： 纳入长期趋势分析，用于预防性维护，例如，若某个批次连续出现C级缺陷，需检查设备是否需要保养。
缺陷追溯与闭环管理
建立缺陷数据库，记录每个缺陷对应的批次、设备和操作人员，，当问题重复出现时，可以快速找到原因并解决。
系统架构设计
系统分为三层结构：
数据采集层： 负责从AOI和回流焊设备获取实时数据
分析处理层： 利用AI模型识别缺陷并预测最佳参数
控制执行层： 自动调整温度曲线和工艺参数
反馈逻辑与实施路径
当AOI检测到特定缺陷时，系统会自动推荐优化参数组合，例如，检测到空洞率偏高时，系统可建议降低升温速率或增加氮气流量，工程师可以选择手动确认或自动执行，系统还会记录每次调整的效果，便于后续评估。
提示： 初次使用自动反馈功能时，建议先设置为“手动确认”模式，待系统运行稳定后再切换至“自动执行”。
传统工艺工程师在遇到空洞虚焊时，往往需要反复调参、试产，调试周期长且依赖经验，我们提出一个新思路：把AOI检测数据看作“工艺基因表达图谱”，通过分析缺陷分布规律，例如空洞集中在焊点边缘还是中心，可以反向推断出温度曲线的“基因缺陷”，比如，空洞集中在边缘说明预热区升温太快，导致焊膏挥发不充分，基于此，我们建立了参数动态校准模型，当AOI检测到特定缺陷模式时，系统会自动微调温度曲线斜率或保温时间，而不是停机大改，这就像给工艺参数植入了“自我修复基因”，调试周期从几天缩短到几小时，工艺波动也明显减小。
空洞虚焊不仅是即时缺陷，更是长期可靠性的隐患，我们跳出“检测-修复”的短期思维，利用AOI检测数据(空洞位置、大小、形状)和回流焊参数(冷却速率、峰值温度)的关联，构建焊点热应力疲劳预测模型，通过机器学习分析历史数据，我们发现某些参数组合下的空洞更容易在后续热循环测试中扩展为裂纹，例如，冷却速率过快时，焊点内部应力大，空洞更容易变成裂纹，这个模型可以提前预警“亚健康”焊点，指导工程师在回流焊阶段主动调整参数，例如降低冷却速率以减少残余应力，，良率提升从“剔除坏品”升级为“预防坏品”。
提示： 建议每月用该模型分析一次历史数据，找出最容易出问题的参数组合，提前优化。
工程师最头疼的是参数调试周期长，每次调整都要占用产线试产，我们提出构建工艺参数的“数字孪生”模型，这个模型可以模拟不同温度曲线、气流速度下的焊接缺陷概率，并用AOI历史数据验证精度，工程师可以在虚拟环境中快速迭代优化方案，只将最优参数下发到产线执行，调试周期从几周压缩到几小时，还避免了材料浪费和产能损失，同时，数字孪生模型会持续学习新缺陷数据，实现工艺参数的“自我进化”，
某光通信企业之前在5G光模块的回流焊过程中，空洞虚焊率一直居高不下，调试周期长且工艺波动大，通过引入AOI与回流焊工艺联动优化方案，他们实现了缺陷数据的实时分析与参数自动反馈，在实施后的三个月内，空洞虚焊率下降了32%，工艺稳定性和批量一致性显著提升，同时，结合焊接缺陷分析工具，他们优化了光模块封装工艺中的预热阶段，进一步降低了桥接缺陷。
通过将AOI检测数据与回流焊工艺参数深度结合，建立缺陷分级与自动反馈机制，可以有效提升5G光模块的焊接质量和生产效率，未来，随着AI和智能制造技术的进一步融合，这一方案有望在更多光模块制造场景中推广，推动行业向更高效、更智能的方向发展。
