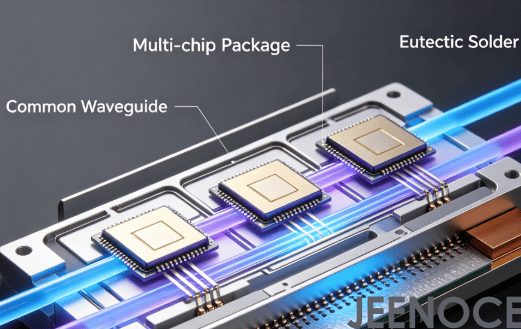

5G 基站建设如火如荼，光模块作为数据传输的核心部件，需求量巨大，我们的任务是确保这些光模块在回流焊炉中焊接牢固，稳定运行，回流焊工艺是光模块制造中的关键步骤，它将芯片和电路板紧密连接在一起，如果焊点不牢出现空洞或虚焊，整个模块可能报废，目前，我们面临三大问题：空洞虚焊率高、参数调试周期长、工艺波动大，这些问题直接影响了焊接质量、批量一致性和工艺稳定性，际诺斯从参数标准化、换线提速、良率提升三个维度，结合际诺斯客户公司案例，分享5G光模块大规模量产中回流焊工艺的降本增效方案。
要解决工艺波动，第一步是进行参数标准化，我们不再凭感觉调温度曲线，而是建立一套标准化的设计方法，例如，针对不同厚度的 PCB 板和不同品牌的焊膏，我们制定了固定的升温速率、保温时间和峰值温度范围，所有工艺参数都统一管理，并通过数据采集系统记录每一次焊接的炉温曲线，，光模块焊接质量变得可追溯，哪一批产品用了什么参数，一查便知，举个例子，我们公司之前有一款 5G 光模块，空洞虚焊率一直在 2% 左右，客户投诉不断，后来，我们推行参数标准化，把升温斜率从 2.5℃/秒固定为 2.0℃/秒，保温时间从 90 秒延长到 120 秒，经过三个月的数据积累和优化，空洞虚焊率直接降到 0.5% 以下。
小贴士：参数标准化不是“一刀切”，建议先收集至少 100 批次的生产数据，找出最优参数范围，再固化下来，同时，定期用 X-ray 抽检，验证标准是否有效，不过，传统标准化也有局限，不同批次的 PCB 板或焊膏，总有细微差异，比如铜箔厚度差一点，或者焊膏黏度变化，如果参数完全固定，反而可能出问题，因此，我们引入了“自适应标准化”策略，也叫“工艺窗口动态压缩”，简单来说，就是让工艺参数“活”起来，系统根据实时焊接质量反馈，比如 X-ray 检测到的空洞率、炉温曲线的偏移情况，自动微调温度窗口，例如，如果发现某批焊膏活性偏低，系统会自动把峰值温度提高 3℃，同时压缩保温时间，保证焊接质量稳定。
5G 光模块型号多，换线频繁，以前，换一次线需要停机、拆装工装、调试温度曲线，再打首件检查，一套流程下来至少 45 分钟，这期间，生产线空转，效率很低，为了提速，我们引入了快速换线(SMED)方法，具体怎么做呢?，优化工装夹具，我们将原来需要螺丝固定的夹具改为快拆卡扣，换线时一按一拉即可，，提升设备兼容性，我们调整了回流焊炉的轨道宽度和传送速度，让不同尺寸的光模块都能快速适配，我们优化了换线流程，把部分调试工作提前到上一批次生产时进行，例如，在上一批产品快结束时，就提前准备好下一批的工装和温度曲线参数，经过这些改进，我们公司单次换线时间从 45 分钟缩短到了 15 分钟，效率提升了三分之二。
小贴士：换线提速的关键是“并行作业”，把停机后才能做的事，尽量提前到生产中进行，例如提前预热下一批工装，或者用离线软件模拟温度曲线，更进一步，我们提出了“预热-预调”协同机制，目标是实现“换线即生产”，传统换线是“停机-调试-生产”的串行流程，很浪费时间，现在我们在上一批次生产末期，利用空闲炉区预热下一批次的工装，同时通过离线模拟软件预调温度曲线，换线后首件就能直接合格，不用再调试，我们公司试点后换线时间压缩到了 5 分钟以内，而且消除了首件调试带来的空洞虚焊风险，良率又提升了一截。
良率是工艺工程师的命根子，我们最怕的就是焊接缺陷，比如空洞、虚焊、桥连，以前，我们主要靠事后检测，比如用 X-ray 抽检，发现问题再返工，但成本高，而且有些缺陷可能漏检，现在，我们转向从源头控制，我们建立了一套焊接缺陷识别与数据分析机制，在回流焊炉的出口，安装在线 X-ray 检测设备，实时扫描每个光模块的焊点，系统会自动识别空洞率、虚焊位置，并生成数据报表，如果发现异常，比如空洞率超过 0.5%，系统会立即报警，并记录当时的温度曲线、传送速度等参数，然后，工艺工程师根据这些数据，分析是温度问题还是焊膏问题，再针对性调整，通过这种工艺优化与实时监控，我们公司某款 5G 光模块的良率从 92% 提升到了 98.6%，空洞虚焊率从 1.5% 降到了 0.3% 以下，良率提升不仅减少了返工成本，还保障了批量一致性，客户满意度大幅提高。
小贴士：良率提升不能只靠检测，更要靠预防，建议每天记录炉温曲线和焊膏批次，建立数据库，找出规律，例如，某品牌焊膏在湿度大于 60% 时，空洞率会升高，那就提前控制车间湿度，不过，事后检测还是有点“亡羊补牢”，我们最新的尝试是“焊接质量数字孪生”，简单说就是给回流焊过程建一个虚拟模型，系统实时采集温度曲线、焊膏特性、PCB 热容等数据，在焊接过程中，就能预测每个焊点的空洞概率，如果预测到某个焊点可能出问题，系统会自动微调炉温或传送速度，比如把峰值温度提高 2℃，或者把传送速度放慢 5%，从而避免缺陷发生，我们公司试点后，空洞虚焊率从 0.5% 进一步降到了 0.1% 以下，基本实现了“零缺陷”生产。
回顾整个优化过程，回流焊工艺对 5G 光模块大规模量产的核心价值在于降本增效，通过参数标准化，我们建立了稳定工艺基础;通过换线提速，我们提升了生产效率;通过良率提升，我们控制了焊接质量，这三方面下来，我们公司的生产成本降低了 15%，产能提升了 30%，未来，工艺升级的方向肯定是智能化监控与数据驱动优化，我们正在构建一个“工艺智能闭环”系统，把参数标准化、换线提速、良率提升三个维度整合起来，工艺知识库驱动参数快速匹配，自适应标准化应对物料波动，数字孪生实现预测性控制，最终目标是让 5G 光模块量产实现“零调试、零缺陷、零波动”，这听起来有点遥远，但我们已经迈出了第一步。
