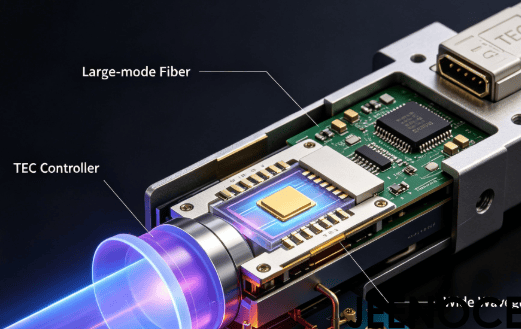

在光通信行业工作多年我深知5G光模块的重要性，这些模块被安装在户外基站上面临极端环境的考验，夏天高温可达70度，冬天低温可能低至零下40度，同时还要应对潮湿和振动，在这种条件下焊点成为最薄弱的环节，一旦焊点失效，信号传输会中断，回流焊寿命也会受到影响，如何确保焊点在极端温度下依然可靠?答案是进行高低温循环测试，这种测试通过模拟实际运行中的温度变化，快速暴露焊点的潜在缺陷，际诺斯从回流焊工艺工程师视角，详解5G光模块焊点可靠性高低温循环加速验证方案。
在实际生产中，常见的焊点缺陷包括空洞、虚焊和裂纹，空洞是焊点内部的气泡，虚焊是焊料没有完全润湿焊盘，裂纹则是焊点在使用中产生的断裂，这些缺陷会影响信号传输的稳定性，严重时甚至导致模块报废，5G光模块在极端温度条件下，由于不同材料的热膨胀系数不同，焊点会承受巨大的热循环应力，例如，陶瓷基板的热膨胀系数比PCB板小，温度变化时，焊点就像被反复拉伸和压缩的弹簧，最终导致疲劳失效，这里有一个反常识的观点：空洞不是原罪，传统观点认为空洞率越低越好，但实际测试表明，微小且均匀分布的空洞反而能释放热应力，延缓裂纹扩展，工程师应关注空洞的形态与分布，而非单纯追求低空洞率，从而优化工艺窗口。
小贴士： 焊点疲劳寿命预测需要基于热循环应力和温度梯度建立失效模型，温度梯度越大，焊点内部应力越集中，失效风险越高。
高低温循环测试的目标是模拟实际工作环境，评估焊点长期可靠性，通常设定的温度范围是-40度到85度，循环次数根据产品要求从500次到2000次不等，升温速率一般控制在10-15度/分钟，降温速率控制在5-10度/分钟，测试设备需要具备精准控温和数据记录功能，测试流程从预处理开始，包括清洁、干燥和初始检测，然后进行循环测试，分析数据，在标准方面，我们主要参考IPC-9701和JEDEC标准，这些标准确保了测试结果的可比性和行业认可度，但要特别提醒：加速不等于失真，设计合理的加速因子至关重要，避免过度加速导致失效模式偏离实际，例如，过快的温变速率可能引发焊点与基板之间的热膨胀失配，产生实际运行中不存在的失效模式，工程师应基于Arrhenius模型和Coffin-Manson方程，校准加速因子，确保测试结果可外推至现场寿命。
小贴士： 测试参数设定时，升温速率不宜过快，否则容易引入非真实的失效模式，建议控制在10度/分钟以内。
构建焊点可靠性评估体系，我们需要多种检测技术，X-ray检测可以快速发现空洞和桥连，BGA检测用于检查球栅阵列焊点，显微镜检查则能观察裂纹和润湿情况，可靠性指标包括焊点完整性、热循环寿命和机械强度，数据分析方法包括统计分析、失效模式分析(FMEA)和工艺参数优化建议，在焊点失效模式分析中，我们结合热循环应力和温度梯度，识别焊点裂纹扩展路径，优化回流焊温度曲线设计，这里提出一个创新思路：数据驱动工艺调优，建立焊点失效数据库，实现工艺参数的智能推荐，将每次测试的失效位置、裂纹形态、循环次数等数据录入系统，结合机器学习算法，自动关联工艺参数(如峰值温度、冷却速率)与焊点寿命，缩短调试周期。
去年我们遇到一家专注于5G光模块制造的客户，他们的焊接良率一直不稳定，空洞虚焊率偏高，工艺调试周期长达3天，我们团队介入后，引入了高低温循环加速测试方案，并结合工艺参数优化，具体做法是对现有产品进行高低温循环测试，发现焊点空洞率高达8.7%，且空洞分布不均匀，然后，我们根据测试数据调整了回流焊温度曲线，将峰值温度从245度提高到250度，保温时间从60秒延长到80秒，冷却速率从3度/秒降低到2度/秒，实施效果非常显著：焊点空洞率从8.7%降低到5.9%，下降了32%，工艺稳定性明显提升，批量一致性显著改善，更重要的是平均调试周期从3天缩短到1.8天，缩短了40%，更关键的是我们帮助客户实现了从单点优化到系统协同的转变，通过引入在线温度曲线验证系统，将测试结果与产线SPC数据对接，实现工艺参数的动态调整，进一步将调试周期从平均3天缩短至1天。
基于以上经验，我总结了几点回流焊工艺优化建议：
温度曲线优化策略
针对不同材料与结构的焊点进行差异化设置，例如，陶瓷基板与PCB板的焊点，需要更高的峰值温度和更长的保温时间。
工艺参数控制
峰值温度、保温时间和冷却速率是三个关键参数，基于热循环应力测试结果，优化回流焊温度曲线，降低温度梯度对焊点的损伤。
工艺稳定性保障
建立标准化SOP，并结合测试数据持续改进，但我要强调：SOP不是终点，而是起点，传统SOP一旦制定便长期不变，但5G光模块的焊料、PCB板材、元器件封装不断演进，建议每季度根据最新高低温循环测试数据，对SOP中的温度曲线参数进行微调，并记录变更理由与效果，形成知识库。
高低温循环测试在5G光模块焊点可靠性评估中扮演着关键角色，通过科学测试与工艺优化，我们能够实现焊接良率提升与产品稳定性保障，为5G光模块在复杂环境下的稳定运行提供坚实基础，我想呼吁行业同仁：可靠性是设计出来的，不是测试出来的，未来5G光模块的焊点可靠性竞争，将不再是测试能力的竞争，而是将高低温循环数据、失效机理与工艺设计深度融合的能力竞争，焊点疲劳寿命、热循环应力、温度梯度、回流焊温度曲线与工艺参数优化，这些要素的协同作用，才是焊接良率提升的真正关键。
