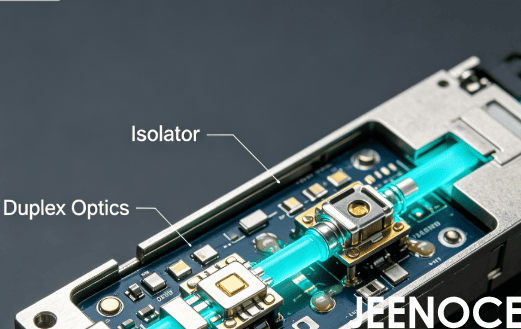

5G光模块是通信系统的核心部件，它的焊接质量直接影响信号传输的稳定性与设备寿命，回流焊作为制造过程中的关键环节却常常面临空洞率高、参数波动大等问题，传统的“凭经验”调试方式，在批量生产中显得力不从心，良率忽高忽低，让人难以掌控，因此我们需要借助科学的方法来优化工艺窗口，实现稳定量产，际诺斯将围绕温度曲线优化和焊接缺陷控制展开，分享我们团队在实际应用中的经验。
5G光模块对焊接精度和一致性要求极高，传统经验式调试越来越难以满足需求，我们常遇到的情况：换一批PCB板或焊膏后，之前调好的参数就不再适用，空洞率迅速上升，行业内普遍关注如何通过系统化实验方法提升工艺稳定性，但关键挑战包括：
焊料润湿性不足
热应力分布不均
不同批次PCB与光器件之间的兼容性差异
这些问题的根源在于我们没有清楚理解工艺参数与焊接结果之间的关系。
为了解决上述问题我们决定采用DOE方法来“解剖”整个工艺流程，实验目标明确：找到最佳工艺参数窗口，降低空洞率和虚焊率。
变量选择：
预热温度
峰值温度
回流时间
冷却速率
同时我们将焊膏类型和基板厚度作为协变量。 采用正交实验设计重点分析热曲线斜率和保温时间的影响。
结果分析： 通过方差分析(ANOVA)，我们发现峰值温度与回流时间的交互作用对空洞率影响最大，而冷却速率则主导了焊点的微观结构。
小贴士： 在进行DOE时不要只关注空洞率，焊点的微观结构，如金属间化合物层的厚度，也直接决定了焊点的长期可靠性，建议将“热曲线斜率”作为一个关键输出变量进行分析。
我们进一步将“热曲线斜率”视为工艺的“指纹”特征，通过DOE，我们建立了斜率与焊点微观结构的量化模型，例如，我们发现冷却速率每增加1°C/s，金属间化合物层厚度会减少约0.5μm，但过快的冷却速率又可能引入微裂纹，这让我们从“事后检测”缺陷，升级为从源头预测焊点寿命，为工艺优化提供了前瞻性指标，根据DOE的结果我们建立了一个稳定的工艺参数范围，但在量产过程中，物料和设备状态是不断变化的，死守一个“最佳点”并不现实，
我们提出了“动态容差窗口”的概念，通过DOE，我们识别出对空洞率影响不敏感的“宽容差参数区间”，同时，我们建立了物料批次与参数偏移的映射关系，例如，当发现某批焊膏活性偏低时，系统会自动将峰值温度上浮2-3°C，而不是死守固定值，这大大缩短了参数调试周期，让我们从反复试错中解放出来。
在量产中，热曲线漂移是导致批次间一致性差的主要原因，我们引入了“过程补偿”策略，在回流焊炉内嵌入热电偶阵列，实时采集热曲线数据，并与DOE建立的“理想曲线”进行比对，一旦检测到预热区温度偏差超过±2°C，系统会自动调整加热区功率或传送带速度进行补偿，这相当于给工艺装上了“自动驾驶”系统，将SPC监控从“事后报警”升级为“实时纠偏”。
小贴士： 建立动态容差窗口后，一定要配套制定标准化的作业指导书(SOP)，明确不同物料批次对应的参数调整流程和异常处理预案，才能确保团队执行不走样。
我们曾服务一家国内领先的光通信企业，年产量超过100万件5G光模块，他们长期被空洞虚焊率维持在3%以上所困扰，严重影响交付周期和客户满意度，更头疼的是，热曲线漂移导致批次间一致性差，工程师每天都在“救火”，我们团队介入后引入DOE方法进行工艺参数优化，找到了他们产线的最佳动态容差窗口，同时，配合自动化光学检测(AOI)和X射线检测设备进行实时监控，并建立了温度曲线校准流程，经过3个月的工艺优化，空洞虚焊率从3%以上下降至0.8%，良率提升了12%，量产一致性显著提高，焊料飞溅和桥连缺陷也大幅减少。
小贴士： 案例中的成功，关键在于将DOE结果转化为可执行的SOP和闭环调整机制，不要只做一次实验，要把它变成持续改进的流程。
通过DOE实验验证，我们能够有效识别并优化5G光模块回流焊工艺窗口，工艺稳定性的提升，直接降低了生产成本，增强了市场竞争力，未来，我们计划进一步结合AI算法与大数据分析，实现基于实时热曲线数据的自适应调整，让工艺控制更智能，建议行业推广标准化的DOE流程，以应对更高密度集成和更小焊点间距带来的挑战。
