5G通信技术正在快速发展，光模块就像是通信系统的“眼睛”，负责将电信号转换为光信号再传输到远方，TO封装器件是这双“眼睛”中最关键的部分，它的焊接质量直接决定了光信号是否能稳定传输，回流焊是TO器件焊接的关键步骤，简单来说就是通过加热焊膏，使器件和电路板牢固结合，但这个过程并不简单，焊接的同心度(即器件是否偏移)和焊点强度，都会影响光模块的可靠性和使用寿命，今天际诺斯就来探讨如何通过优化定位夹具和温度曲线，解决这些问题。

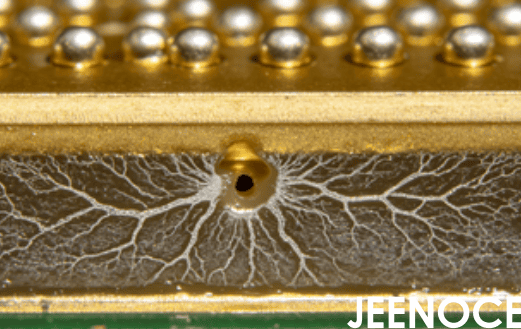

5G前传对光模块的要求非常高，TO器件结构复杂，一旦焊接偏移，光耦合效率就会下降，影响信号传输，常见的焊接缺陷包括空洞和虚焊，这些问题会导致光功率损耗增加，抗振动能力下降，信号完整性变差。
小贴士： 空洞率超过5%的焊点，在高温或振动环境下，失效风险会显著增加，建议将空洞率控制在3%以下，很多工程师习惯用X-ray检测焊点，但这时候发现问题已经太晚了，真正的挑战在于，焊接过程中温度、力和时间相互影响，空洞和虚焊不是偶然发生的，而是工艺参数和材料在升降温过程中“冲突”的结果，因此，我们需要从“事后检验”转向“过程控制”，提前预判问题。
定位夹具是用来固定器件的工具，它设计得好坏，直接影响焊接的同心度，传统夹具只关注固定器件，却忽略了另一个重要功能——散热，焊接时温度很高，夹具、器件和电路板都会发生热胀冷缩，如果它们膨胀速度不一致，器件就会偏移。
小贴士： 在选择夹具材料时，要关注其热膨胀系数(CTE)，理想情况下，夹具的CTE应介于TO器件和PCB之间，可以在升温时主动补偿位移，实现“动态对准”，我们通过热仿真分析，重新设计夹具结构，将定位精度提升到±25微米，这相当于一根头发丝的一半，可以确保光路对准，提高光耦合效率。
温度曲线是焊接过程中温度随时间变化的“路线图”，不同焊膏和器件需要不同的温度曲线，很多工厂喜欢套用标准曲线，觉得省事，但这往往导致工艺波动。
小贴士： 建议通过DOE实验，找出三个关键参数的最佳组合：峰值温度、升温速率和液相线以上时间，这三个参数就像“工艺指纹”，每个产品都有自己的专属组合，我们通过仿真和实测结合，建立“温度曲线-焊点形态-同心度”的多变量响应模型，可以快速找到最优参数，将调试周期从几周缩短到几小时。
我是一家国内领先光模块制造商的工艺工程师，公司年产量超过100万件，主要服务5G前传市场，之前我们的TO器件焊接空洞率高达8%，工艺波动大，调试周期长，严重影响批量一致性，每次换产品线，光调参数都要花两周时间，产线效率很低，我们采用了际诺斯提供的定位夹具优化方案和温度曲线优化服务，实施过程
重新设计夹具结构，采用动态热补偿设计，定位精度提升至±25微米
通过DOE实验建立工艺指纹，调整温度曲线，优化峰值温度和保温时间，降低热应力
效果数据
空洞率从8%下降到1.2%，焊接良率提升35%
工艺稳定性增强，批量一致性提高40%
抗振动测试合格率提升至98.6%，保障信号完整性
参数调试周期从平均2周缩短到3天，产线换线效率大幅提升
现在，每条产线每天可多生产500个合格产品，一年下来节省成本超过200万元。
通过精准定位夹具和温度曲线的协同优化，可以有效提升5G光模块TO器件的焊接质量，这不仅实现了焊接同心度和可靠性的双重保障，还降低了光功率损耗，增强了产品的抗振性能，工艺工程师的终极目标，不是“焊好一个器件”，而是“焊好每一个器件”，这需要从“结果控制”走向“过程控制”，从“静态定位”走向“动态补偿”，从“万能公式”走向“工艺指纹”，唯有如此，才能把焊接良率从“统计数字”变成“确定性结果”。
