随着 5G 网络规模化部署，户外宽温工况对光模块焊接可靠性提出更高要求，回流焊焊料选型不当易引发焊点空洞、热疲劳开裂等问题，直接影响产品使用寿命与量产良率，际诺斯结合光通信领域工艺实践，针对 TO、COB、BOX 三类封装形式梳理焊料适配方案，配套工艺优化路径与落地案例，助力提升 5G 光模块宽温场景下的焊接稳定性。
TO封装结构紧凑，常见于高速光模块，它的焊接要求包括：
高导热性
低空洞率
良好的高温稳定性
在宽温场景下焊点不能脆化，否则一冷一热就容易开裂。
COB封装是把芯片直接贴在基板上，省去了中间环节，这种封装对焊料的要求更高：
高可靠性
抗热冲击
适应复杂温度变化
最关键的是焊料的热膨胀系数要和芯片、基板匹配，不然热应力会把焊点拉裂。
BOX封装是全封闭的，适合恶劣环境，它要求焊料具备：
高密封性
耐腐蚀
宽温域适应能力
在-40℃到+85℃的循环中，焊料必须长期稳定，不能出现密封失效。
SAC 系列
SAC系列焊料熔点适中，成本可控，应用最广，但高温性能一般，容易产生空洞，在宽温场景下，可靠性中等，适合非极端环境。
SAC305
SAC305流动性好，焊接质量稳定，但高温下强度下降明显，在户外宽温环境中，高温段强度衰减快，需要谨慎使用。
SnBi(锡铋合金)
SnBi低温焊接性能优异，适合精密器件，但高温性能差，不适合户外宽温场景，在高温段容易再结晶，导致焊点变脆。
InAg(铟银合金)
InAg高温性能优异，热膨胀系数匹配度高，但成本较高，工艺控制难度大，在-40℃到+85℃范围内，热疲劳寿命长，适合高可靠性需求。
很多工程师选焊料时，只看合金本身的高低温性能，但根据我的经验，焊点失效的根源往往是焊料和基板之间的热膨胀系数(CTE)不匹配，举个例子，COB封装常用陶瓷基板，它的CTE大约是6-8 ppm/°C，而SnAgCu焊料的CTE大约是22 ppm/°C，两者相差超过10 ppm/°C，在-40℃到+85℃的温度循环中，这种差异会产生巨大的热应力，导致焊点早期疲劳开裂。
小贴士： 选焊料前建议先用有限元仿真软件模拟一下不同焊料和基板组合的热应力分布，优先选择CTE差值小于10 ppm/°C的配对方案，这能从根本上减少空洞虚焊缩短参数调试周期。
TO 封装推荐焊料
推荐使用SAC305.它兼顾焊接质量和成本，适用于多数标准应用场景，配合优化回流焊温度曲线，可以满足户外基站的基本要求。
COB 封装推荐焊料
推荐使用InAg合金，它的高温性能稳定，热膨胀系数匹配度高，能有效降低热应力引发的空洞虚焊，虽然成本高，但对于高可靠性要求的COB封装来说，值得投入。
BOX 封装推荐焊料
推荐使用SAC405或InAg合金，SAC405含银量更高，抗热疲劳能力优于SAC305.InAg则能提供更好的密封性和长期稳定性。
选焊料时，经常面临两难：高性能焊料(如InAg)成本高，但可靠性好;低成本焊料(如SAC305)成本低，但宽温表现不足，我建议引入“成本-可靠性决策矩阵”，横轴是焊料成本(元/克)，纵轴是在-40℃到+85℃循环1000次后的焊点失效率(%)，通过实验数据，把不同焊料标在矩阵上，再设定一个“可接受失效率阈值”，比如，户外基站用BOX封装，如果失效率要求低于0.05%，那InAg虽然贵，却是唯一选择，而室内用TO封装，SAC305在成本和可靠性平衡点上更优，这个矩阵能帮你快速排除不匹配的方案，避免过度追求高性能而推高成本，或因贪图低成本而牺牲可靠性。
小贴士： 在实际选型中，建议结合项目预算和产品使用寿命，进行多维度评估，而不是单纯看价格或性能。
温度曲线优化策略
根据焊料特性调整回流焊峰值温度和保温时间，采用分段升温方式，降低热应力影响，减少空洞虚焊，对于InAg焊料，要严格控制升温速率，避免焊料飞溅。
逆向工程调试法：从焊点微观组织反推最优温度曲线
传统温度曲线调试靠经验试错，周期长，我推荐一种“逆向工程”方法：先通过金相显微镜观察焊点失效后的微观组织，反推导致失效的温度曲线缺陷，比如如果发现SnAgCu焊点中的Ag3Sn相粗大(大于5微米)，说明峰值温度过高或保温时间过长，应该降低峰值温度或缩短液相线以上时间，如果出现大量微空洞，说明预热阶段升温太快，助焊剂没充分挥发，通过建立“微观组织-工艺参数”映射数据库，工程师可以快速定位问题根源，把调试周期从几周缩短到几天，这个方法尤其适合InAg等昂贵焊料，避免反复试错造成的材料浪费。

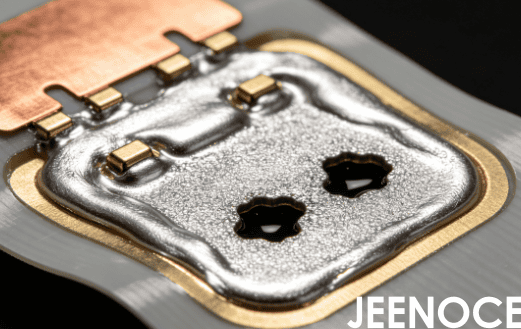

空洞率控制方法
优化助焊剂涂布量和烘烤时间，确保挥发充分，引入在线X-ray检测设备，实时监控焊接质量，快速定位空洞虚焊点，采用真空回流焊工艺，进一步把空洞率降到1%以下。
批量一致性保障措施
建立标准化SMT工艺流程，明确各工序参数范围，定期校准回流焊设备温度传感器，确保工艺稳定性，实施统计过程控制(SPC)，监控关键参数波动，缩短参数调试周期。
小贴士： 批量生产时，建议每批次抽检焊点微观组织，和标准数据库对比，一旦发现异常，立即调整工艺参数，避免批量报废。
去年我们团队接到一个5G光模块制造企业的求助，他们的COB封装产品，空洞率高达8%，在-40℃到+85℃的宽温测试中，焊点失效率超过5%，我们分析了焊料和基板的匹配性，他们用的是SAC305焊料和陶瓷基板，CTE差值超过14 ppm/°C，我们建议改用InAg焊料，因为它的CTE和陶瓷基板更接近，然后，我们采用逆向工程调试法，发现焊点中出现了大量微空洞，说明预热阶段升温太快，我们调整了温度曲线，把预热时间延长了30%，确保助焊剂充分挥发，我们引入了际诺斯提供的非标自动化设备，实现了工艺参数的精准控制，通过SPC监控，工艺波动减少了30%，经过三个月的优化，空洞率从8%降到了1.2%，宽温测试失效率降到了0.03%以下，客户的生产效率提升了20%，参数调试周期从两周缩短到了三天。
针对5G光模块在宽温场景下的应用需求，合理选择焊料种类并优化回流焊工艺，是提升焊接良率和产品稳定性的关键，结合不同封装形式的特点，制定差异化的焊料选型方案，可以有效应对空洞虚焊、工艺波动等核心痛点，未来随着5G光模块向更高频段演进，焊料选型需要进一步关注热疲劳寿命和工艺兼容性，希望我的经验能对大家有所帮助。
