随着 5G 技术的快速普及，光模块在基站中的应用越来越广泛，作为光模块的核心部件之一，FPC(柔性印刷电路板)在回流焊过程中常常出现翘曲和剥离问题，特别是在基站长期运行中，设备会持续受到振动影响，这对焊接质量提出了更高的要求，际诺斯围绕 5G 光模块 FPC 柔性板的回流焊工艺优化展开，我们探讨如何通过支撑夹具设计和温度曲线调整，实现焊接翘曲的控制，提升产品可靠性和批量一致性。
FPC 材料与基板之间的热膨胀系数不匹配，会导致焊接时产生应力，从而引发翘曲，我们需要特别关注 FPC 基材的玻璃化转变温度(Tg)与焊料熔点的匹配性。
温度曲线设置过快或过慢都会造成局部应力集中，预热阶段升温太快容易引起热冲击，而冷却阶段过快则会加剧残余应力。
如果夹具不能有效固定 FPC，焊接过程中可能发生位移或变形，增加翘曲风险，夹具材料的热传导率也需要与 FPC 兼容。

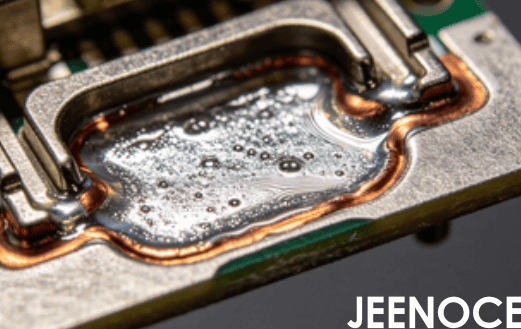

焊盘布局不均匀或焊膏厚度有偏差，会导致局部热容量不同，进而造成焊接区域温度梯度增大，引发翘曲和空洞缺陷。
在基站振动场景下，焊点长期承受机械应力，如果焊接界面存在微裂纹或空洞，会加速疲劳失效，影响光模块信号传输的稳定性。
小贴士： 在材料选型阶段，建议优先选择 Tg 值高于焊料熔点 20 摄氏度以上的 FPC 基材，可以有效降低热膨胀系数不匹配带来的翘曲风险。
我们引入多点支撑结构，增强 FPC 在焊接过程中的稳定性，减少热变形，根据 FPC 的厚度和尺寸定制夹具，采用低热膨胀系数材料，如铝合金或陶瓷涂层，以降低热应力影响，夹具设计应具备可调节夹持力，适应不同批次物料的适配需求，避免过度夹持导致 FPC 损伤，同时，集成真空吸附功能，确保 FPC 在焊接全程保持平整，尤其适用于大面积柔性板。
通过热仿真模拟，确定最佳的预热、保温和冷却阶段温度梯度，重点控制升温速率在 1.5 到 2.5 摄氏度每秒范围内，优化峰值温度和回流时间，确保焊料充分润湿，同时避免 FPC 基材过热软化，实施分段式温度控制策略，结合热管理技术，如局部冷却或加热补偿，确保焊接区域均匀受热，引入实时温度监测与反馈系统，动态调整曲线参数，提升工艺稳定性。
选用低空洞率焊膏，配合钢网开孔优化，减少焊接过程中气体残留，控制焊膏印刷厚度的一致性，避免因焊膏量差异导致的局部热容量失衡。
小贴士： 在调试温度曲线时，建议先用热电偶实测 FPC 表面温度，而不是仅依赖炉子设定温度，实测数据往往能发现 10 到 15 摄氏度的偏差，这对控制翘曲非常关键。
我是一名在光通信行业工作了八年的回流焊工艺工程师，去年，我们公司遇到了一个棘手的问题：5G 光模块的 FPC 焊接良率一直上不去，返工率高达 8%，而且焊点可靠性测试中振动疲劳寿命不达标，客户投诉越来越多，领导催得很紧，我们公司主要生产 5G 光模块，年产量超过 50 万件，问题主要集中在 FPC 翘曲和虚焊上，我带着团队开始排查，发现温度曲线设置和夹具设计都有问题，后来我们引入了际诺斯提供的柔性板支撑夹具优化方案，他们帮我们重新设计了夹具，增加了真空吸附功能，还根据我们的 FPC 尺寸定制了多点支撑结构，同时，我们调整了回流焊温度曲线，把空洞率从 5.2% 降低到了 1.8%，优化了冷却速率以减少残余应力，经过三个月的反复调试和验证，成果非常明显：翘曲率下降了 67%，焊接良率提升到了 98.5%，工艺调试周期缩短了 40%，最重要的是，焊点振动疲劳寿命提升了 3 倍以上，完全满足了基站振动环境下的长期运行要求，我们还建立了工艺参数数据库，现在换批次时调试时间从原来的两天缩短到了半天。
小贴士： 建立工艺参数数据库时，建议记录每批次的温度曲线实测数据、焊膏厚度、夹具夹持力等关键参数，当出现问题时，可以快速回溯分析，找到波动源。
很多工艺工程师经常陷入“参数调试-缺陷出现-再调试”的循环，核心问题在于缺乏对波动源的主动监控，我建议引入统计过程控制(SPC)工具，把焊膏厚度、炉温均匀性、夹具夹持力等关键变量纳入实时监控，设定预警阈值，例如，当焊膏印刷厚度标准差超过 5% 时，自动触发工艺暂停，避免批量缺陷，这种预防式思维能从根本上缩短调试周期，提升批量一致性。
传统焊点可靠性评估依赖物理测试，周期长且成本高，我们可以构建 FPC 焊接结构的数字孪生模型，输入实际回流焊温度曲线与基站振动谱，通过有限元分析预测焊点应力分布与疲劳寿命，不仅能优化夹具设计，还能在工艺调试阶段快速筛选最优参数，把振动疲劳寿命提升从“事后验证”变为“事前设计”。
翘曲和空洞问题常被归咎于工艺参数，但根源可能在于 FPC 材料选择或焊盘结构设计，我建议工艺工程师主动与研发、采购部门协作，建立跨职能工艺评审流程，在新产品导入阶段，同步评估材料热膨胀系数、焊盘对称性、夹具兼容性，例如，通过调整 FPC 铜箔厚度分布来平衡热应力，或采用阶梯式焊盘设计减少局部热容量差异，这种协同优化能从根本上降低工艺波动，提升良率。
针对 5G 光模块 FPC 柔性板在回流焊过程中的翘曲与剥离问题，通过合理设计支撑夹具、优化温度曲线、匹配焊膏工艺，并引入热管理与焊点可靠性评估，能够有效提升焊接质量与产品可靠性，在基站振动环境下，稳定的焊接工艺是保障设备长期稳定运行的关键，未来随着 5G 应用场景的不断拓展，焊接工艺的持续优化将成为行业发展的核心驱动力之一，工艺工程师需要关注材料兼容性、热应力控制与数据驱动的工艺迭代。
