5G光模块焊接中一个非常关键的问题，如何通过优化共晶焊工艺让激光二极管在高温环境下也能稳定工作?5G基站对光模块的要求比4G时代高得多，基站往往安装在户外，夏天温度可能高达60-70摄氏度，而光模块内部的激光二极管对温度非常敏感，如果回流焊焊接工艺不好热量散不出去，芯片温度升高，就会导致信号质量下降，甚至缩短模块寿命，际诺斯从工艺工程师视角，详解如何通过优化共晶温度曲线和焊料厚度，降低5G光模块激光二极管的焊接热阻，提升高温散热性能。
共晶焊听起来复杂，其实原理很简单，就是把焊料加热到一定温度，让它熔化后把芯片和基板连接起来，关键参数有三个：温度曲线、焊料厚度和焊料润湿性，温度曲线包括升温速率、峰值温度和保温时间，升温太快，焊料还没完全润湿就凝固了，容易产生空洞，升温太慢，焊料氧化，界面结合强度下降，焊料厚度也很讲究，太厚了热阻大，太薄了润湿不好，空洞反而增多，我们团队花了三个月时间，建立了一个“工艺-热阻耦合模型”，简单说，就是把温度曲线和焊料厚度对热阻的影响做成一个数学公式，用电脑仿真就能预测结果，以前调试参数全靠经验，试一次要等半天，现在用模型算一下，几分钟就知道最优参数在哪。
小贴士： 建立工艺模型虽然前期投入大，但能省下后期无数次的试错时间，建议有条件的工厂都试试。

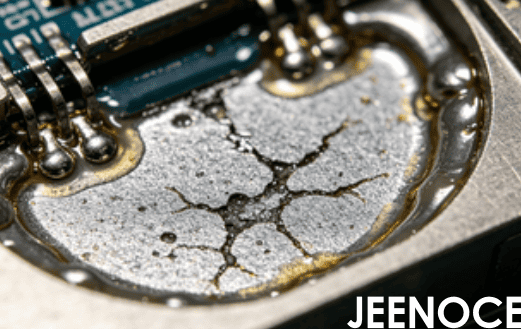

去年我们帮一家5G光模块客户解决了一个大难题，他们的产品在高温测试中总是有10%的模块失效，拆开一看，焊接空洞率高达15%，热阻比标准值高了30%，我们优化了温度曲线，原来的曲线是“快速升温-快速降温”，我们改成了“慢速预热+快速峰值”策略，具体来说，先在150摄氏度预热60秒，让焊料充分润湿，然后快速升到280摄氏度峰值温度，保持20秒后快速冷却，这个改变效果很明显，空洞率从15%降到了3%，焊接热阻降低了40%，客户的产品在高温测试中全部通过，良率提升了12%，更重要的是，模块的工作温度下降了8摄氏度，这意味着在基站高温环境下，芯片能更稳定地工作。
小贴士： 温度曲线不是越简单越好，慢速预热让焊料有足够时间铺开，快速峰值避免焊料氧化，这个“一慢一快”的组合很实用。
焊料厚度对散热的影响比很多人想象的要大，我们做过一组对比实验：焊料厚度10微米时，空洞率高达8%，热阻很大，厚度25微米时，空洞率降到2%，热阻最小，厚度40微米时，空洞率虽然不高，但焊料本身的热阻增加了，这说明存在一个最优厚度区间，我们通过大量实验发现，15-25微米是最佳范围，在这个区间内，焊料润湿性最好，空洞率低于3%，热阻最小，低于10微米，焊料太少，润湿不足，空洞激增，超过30微米，焊料太厚，热阻反而回升，我们把这个发现应用到客户的生产中，通过精确控制焊料厚度，模块的工作温度平均下降了8摄氏度，焊接热阻降低了25%，客户反馈说，产品在基站高温环境下的长期运行稳定性明显提升。
参数优化好了，但批量生产时能不能保持稳定?这是另一个大问题，我们帮客户制定了一套SOP，把温度曲线、焊料厚度和焊料润湿性都纳入在线监测，更先进的是，我们把工艺-热阻耦合模型嵌入了MES系统，生产线上实时采集炉温和焊料厚度数据，系统自动计算当前参数是否在最优区间，如果偏离就自动调整温度曲线，，即使环境温度变化、设备老化，工艺窗口始终保持在最优状态，实施这套系统后，客户的焊接一致性提升了15%，热阻波动控制在5%以内，以前每批次都要抽检，现在可以放心地全自动生产。
回顾这几年的经验，我最大的感受是：焊接工艺不能再被当作一个孤立的环节，未来，共晶焊应该与芯片热仿真、散热结构设计协同进行，形成从芯片到模块的完整热管理闭环，精细化控制温度曲线和焊料厚度，降低焊接热阻和空洞率，是提升5G光模块可靠性的核心，结合自动化设备和智能化管理，我们完全有能力让产品在基站高温环境下长期稳定运行，希望今天的分享对大家有帮助，如果你也在为焊接良率和热阻问题头疼，不妨从优化温度曲线和焊料厚度入手，可能会有意想不到的效果。
