近年来AI 算力光模块的需求迅速增长，数据中心和高速光互联场景对模块的可靠性提出了更高要求，我们每天最关注的问题是回流焊焊接良率和工艺一致性，空洞虚焊率高、参数调试周期长、工艺波动大，这些问题一直困扰着我们，今天我将结合际诺斯公司的实际案例分享 AI 算力光模块在不同封装工艺下的焊料选型经验，重点分析焊剂活性和残留特性，希望能为同行提供一些实用建议。
AI 算力光模块的封装工艺主要有三种：COB、共晶和倒装，每种工艺对焊料的要求都不一样。
COB 工艺
COB 是芯片直接贴装工艺，这种工艺对焊料的润湿性要求很高，因为芯片直接焊在基板上，焊点需要承受热循环测试，可靠性是首要考虑因素，我们最担心的是焊点开裂，一旦开裂，整个模块就报废了。
共晶工艺
共晶工艺依赖高纯度焊料对温度曲线非常敏感，只要温度稍有偏差虚焊率就会升高，我们在调试回流焊温度曲线时经常反复调整，一个参数调不好，就可能影响整批产品的质量。
倒装工艺
倒装工艺需要精准控制焊球分布和回流焊参数，空洞率和焊球塌陷是两大难题，焊球塌陷会导致信号中断，空洞过多则会影响散热和电气性能，不同的工艺对焊料性能和焊剂特性的需求差异很大，这直接影响工艺窗口和批量一致性，如果焊料选错，再怎么调参数也是徒劳。

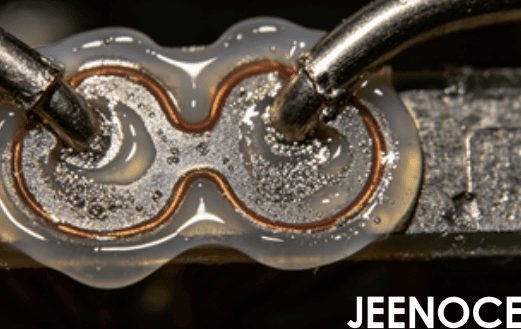

焊剂活性分为低活性、中活性和高活性，低活性焊剂适合清洁基板，但润湿性差;高活性焊剂润湿性好，但残留物多，容易造成离子污染和电化学迁移，中活性焊剂是一个折中选择，兼顾润湿性和残留控制，残留物也很关键，如果清洗不彻底，长期使用中可能吸潮，导致短路或腐蚀，尤其是在高密度封装中，焊点间距小，残留物的风险更大，我们做热循环测试时，发现残留物多的模块寿命明显缩短。
提示：选择焊剂时，不要只看活性等级，还要关注残留物是否容易清洗，如果有清洗工序，可以选择高活性焊剂;如果没有，中低活性焊剂更稳妥。
根据不同的工艺，我给出以下具体建议：
COB 工艺推荐
推荐使用中活性焊剂，配合无铅焊料如 SAC305.SAC305 的焊点可靠性高，能有效应对热循环测试，中活性焊剂既能保证润湿性，又不会留下太多残留，我们实际测试显示，空洞率可以控制在 2% 以下。
共晶工艺推荐
推荐选用高纯度无铅焊料，配合低残留焊剂，共晶工艺对温度曲线非常敏感，低残留焊剂有助于减少污染，避免虚焊，优化回流焊温度曲线时，要重点关注预热速率和峰值温度，以扩大工艺窗口。
倒装工艺推荐
建议优化焊球材料与焊剂的匹配，降低空洞率，引入氮气保护环境，可以减少氧化，提升焊接良率，我们曾尝试在氮气环境下进行焊接，空洞率从 8% 降至 1.5% 左右。
提示：调整工艺参数时，预热速率、峰值温度和冷却速率要协同优化，预热太快可能导致焊剂飞溅;冷却太慢则会让焊点晶粒粗大，影响可靠性。
传统上，遇到空洞或虚焊问题，工程师的第一反应是调整温度曲线或怀疑设备精度，但根据我的经验，焊料与工艺的“协同设计”才是根本，焊料选型应该是工艺设计的起点，而不是事后补救，怎么做呢?在制定 SOP 阶段，先根据封装工艺反向推导焊料需求，例如 COB 工艺需要高润湿性焊料，那么就可以允许更宽的预热窗口，减少调试时间，我们团队实践下来，调试周期缩短了 30% 以上，工艺波动对设备精度的依赖也降低了。
空洞和虚焊的根源，很多时候在于焊料与基板的界面反应不匹配，比如镀金层基板，焊料熔融后会与金发生反应形成金属间化合物(IMC)，如果反应过快IMC 太脆，容易出现虚焊;如果反应太慢润湿性又不够，我建议工程师关注“界面反应动力学”，即焊料与基板形成 IMC 的速度和均匀性，针对共晶工艺可以选择与金基板反应速率适中的焊料，如 Au80Sn20.避免过快形成脆性 IMC，针对倒装工艺，应选用低扩散系数的焊球材料，减少焊球塌陷，从微观机制解决空洞和虚焊问题，能显著提升焊点可靠性和热循环测试通过率，特别适合高密度封装。
去年我们公司接到一家光通信企业的项目，他们年产量超过 50 万件 AI 算力光模块，但一直受到工艺波动和调试周期长的困扰，COB 工艺中空洞率高达 8%，共晶工艺虚焊率偏高，严重影响焊点可靠性和热循环测试通过率，工程师们天天加班调参数，效果却不理想，根据际诺斯提供的焊料选型建议，调整了焊剂类型和回流焊曲线，COB 工艺改用中活性焊剂配合SAC305.共晶工艺改用低残留焊剂并优化温度曲线，同时引入氮气保护环境。
实施效果
COB 工艺空洞率从 8% 下降到 1.2%，共晶工艺良率提升 15%，工艺窗口显著扩大，优化后，工艺波动减少 30%，调试周期缩短 40%，批量一致性得到保障，客户反馈，现在生产稳定多了，不用天天盯着设备调参数。
AI 算力光模块的焊接质量，核心在于焊料与焊剂的科学选型，不同封装工艺对焊剂活性和残留特性的要求不同，必须系统化评估，通过合理选型与工艺优化，可以显著提升焊接良率和生产一致性，降低空洞率和虚焊率，希望今天的分享，能为正在面对焊接难题的同行提供一些帮助。
