在AI算力光模块的制造过程中，TO封装器件的焊接质量直接影响整个系统的性能，随着光通信技术的发展对焊接同心度的要求越来越高，回流焊是关键环节之一，其参数控制和定位精度直接关系到焊接良率，耦合损耗、热应力分布和焊接空洞率等指标也决定了光模块的长期可靠性，际诺斯详细介绍了AI算力光模块TO封装器件回流焊中焊接同心度的保障方案。
器件结构复杂性增加
AI算力光模块中的TO封装器件体积小、结构精密，这要求焊接过程中的热分布和机械定位必须非常精准，一个微小的偏差就可能导致整个模块失效。
焊接同心度要求高
同心度偏差会导致耦合损耗增加，影响信号传输效率，在高速光通信中，这种损耗会被放大，严重影响系统性能。
工艺波动大，调试周期长
传统温度曲线设定难以适应多变的器件特性，导致空洞虚焊率偏高，影响批量一致性，工程师常常需要反复调试，耗费大量时间。
材料热膨胀系数匹配问题
不同材料在加热过程中的膨胀差异，容易引发焊接偏移，进一步恶化同心度，这是许多工艺工程师头疼的问题。
夹具结构改进
采用高精度定位结构，确保器件在焊接过程中保持稳定位置，减少耦合损耗，建议使用三点定位或V型槽结构，能有效限制器件位移。
夹具材料选择
使用低热膨胀系数材料，如陶瓷或特殊合金，减少因温差引起的位移偏差，优化热应力分布。
提示： 选择热膨胀系数与TO器件相近的材料，可以大幅降低焊接偏移风险。
夹具适配性增强
针对不同型号TO器件进行定制化设计，提升通用性和适应性，保障批量一致性，一套好的夹具应该能快速切换，适应多种产品。
夹具与焊接治具协同设计
通过模拟仿真验证夹具与治具的配合精度，降低焊接过程中的微动风险。
提示： 在夹具设计阶段就引入仿真分析，可以避免后期反复修改，节省大量时间。
基于器件特性的温度曲线建模
结合热力学仿真与实际测试数据，建立更精准的温度曲线模型，降低焊接空洞率，不同器件对温度的反应不同，需要量身定制。
分区控温技术应用
实现加热区域的精细化控制，降低局部过热或冷却不均问题，减少热应力集中，现代回流焊设备大多支持多区控温，要充分利用这一功能。
动态反馈机制引入
通过在线监测系统实时调整温度曲线，提升工艺稳定性，缩短参数调试周期。
提示： 安装热电偶实时监测器件温度，比单纯依赖设备设定温度更准确。
预热与冷却速率优化
针对TO封装器件的热容量特性，调整预热和冷却速率，避免因温度骤变导致的焊接缺陷，一般来说，预热速率控制在1-2℃/秒较为合适。
我们之前在AI算力光模块的TO封装焊接中，经常遇到空洞率偏高和同心度不一致的问题，通过优化定位夹具结构并重新制定温度曲线，成功将焊接空洞率从8%降低至1.2%，同时提升了批量一致性，显著降低了耦合损耗，具体做了三件事：
第一，将夹具材料从普通不锈钢换成热膨胀系数更低的因瓦合金
第二，在预热阶段将升温速率从3℃/秒降低到1.5℃/秒

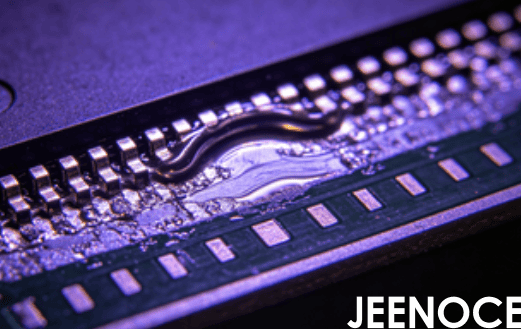

第三，引入了在线X射线检测，实时监控焊接质量
这些改进让我们的良率从85%提升到了98%以上，参数调试周期也从两周缩短到三天。
AI算力光模块的焊接工艺优化是一项系统工程，需要从夹具设计、温度曲线匹配、热应力控制等多个维度协同推进，通过科学的工艺设计与精准的参数控制，能够有效提升焊接良率，保障产品性能与可靠性，满足高速光通信对同轴器件的高标准要求。
