在AI算力光模块的生产中焊接质量是决定产品性能的关键因素，回流焊工艺虽然已经很成熟，但空洞、虚焊等问题仍然困扰着很多工艺工程师，作为一线工艺人员，我深知这些缺陷不仅影响良率，还会延长参数调试的时间，际诺斯从焊盘设计的角度出发分享如何通过DFM(可制造性设计)优化，有效降低焊接缺陷，提升批量一致性。

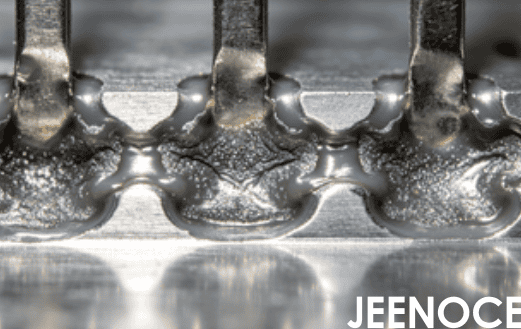

焊盘尺寸直接影响焊膏的沉积量，如果焊盘太小焊料不足容易导致虚焊，如果太大焊料过多又可能产生空洞和桥连，我们曾遇到一个案例：某客户公司生产AI算力光模块时，空洞率高达12%，经过分析，发现焊盘面积比标准值大了15%，我们建议将焊盘尺寸缩小到标准范围，并调整焊膏印刷厚度，结果空洞率降到了3%以下，焊点可靠性测试通过率也从85%提升到了97%。
小贴士： 焊盘尺寸不是越大越好，建议根据焊膏类型和回流焊温度曲线，先做小批量测试，找到最佳尺寸范围。
标准矩形焊盘虽然简单，但在高速信号传输场景下，异形焊盘更有优势，异形焊盘可以增加排气通道，减少气体滞留，提升焊料润湿性，去年，我们帮一家客户优化了焊盘形状，从矩形改为带导流槽的异形设计，结果虚焊率下降了12%，焊点可靠性测试通过率提高了8%，更重要的是，异形设计扩大了回流焊温度曲线的容差范围，参数调试周期从原来的3天缩短到了1天。
排气孔布局对焊料流动和气体排出有重要影响，合理设计排气孔的位置和大小，可以引导焊料均匀填充，减少空洞，我们曾遇到一个客户，焊接空洞率一直居高不下，检查发现，排气孔直径只有0.1毫米，位置也不合理，我们建议将排气孔直径增加到0.3毫米，并调整到焊盘边缘，改进后，空洞率从15%降到了3%以下，焊点机械强度提升了20%。
小贴士： 排气孔不是越多越好，建议在焊盘四角各设置一个排气孔，直径控制在0.2-0.4毫米之间，效果最佳。
表面处理对焊料润湿性有很大影响，在AI算力光模块中ENIG(化学镍金)和OSP(有机保焊膜)是两种常用方案，ENIG润湿性好但成本较高，OSP成本低但润湿性稍差，我们推荐采用ENIG+微蚀刻处理，既能保证润湿性又能提升排气效率，某客户采用这个方案后，工艺波动容忍度提升了20%，参数调试周期缩短了40%。
焊盘间距过密会导致局部热集中，加速焊点疲劳失效，我们曾帮一个客户优化焊盘布局，从对称设计改为非对称错位布局，结果焊点热循环寿命提升了30%，空洞率下降了10%，同时，我们调整了回流焊预热区斜率，从原来的2度/秒改为1.5度/秒，实现了热应力与焊接质量的动态平衡。
小贴士： 焊盘布局不是越密越好，建议保持焊盘间距在0.5-1.0毫米之间，既能保证散热，又能避免热应力集中。
焊盘设计必须与回流焊温度曲线、焊膏类型相匹配，我们总结了一套标准化焊盘参数，包括尺寸、形状、排气孔位置等，客户采用这套参数后，工艺窗口验证时间从原来的5天缩短到了2天，焊接良率从88%提升到了96%，综合效益非常明显：返修成本降低了60%，批量一致性提升了20%。
AI算力光模块的高质量焊接，离不开系统化的DFM设计，通过合理优化焊盘尺寸、形状、排气设计、表面处理及布局策略，可以显著降低空洞和虚焊缺陷，提高焊接一致性和生产效率，未来，结合热管理和焊点可靠性评估，光模块焊接工艺将更加精细化。
