人工智能技术发展迅速，对算力的需求也在持续增长，光模块作为高速数据传输的核心部件在高性能计算中发挥着重要作用，FPC(柔性印刷电路板)因其轻薄、可弯曲的特性，成为光模块的重要组成部分，在回流焊过程中FPC常出现翘曲和剥离等缺陷，影响产品良率和长期可靠性，际诺斯围绕AI算力光模块FPC回流焊工艺优化，探讨如何通过支撑夹具设计和温度曲线调整，提升焊接质量，为工程师提供系统性的缺陷控制思路。
FPC材料特性对焊接的影响
FPC具有较高的柔性和热敏感性，在高温环境下容易发生变形或剥离，常见的聚酰亚胺基材与铜箔之间存在较大的热膨胀系数差异，这种不匹配会加剧热应力集中，导致焊点界面出现微裂纹。
回流焊过程中的热应力分布不均
如果温度曲线和夹具设计不合理，会导致局部过热或冷却不均，这会增加翘曲和剥离的风险，热管理策略的缺失也是造成空洞和虚焊率上升的原因之一。
批量生产中的工艺波动
工艺参数不稳定会导致空洞和虚焊率升高，影响整体良率和产品一致性，材料批次差异和设备老化也会放大这种波动。

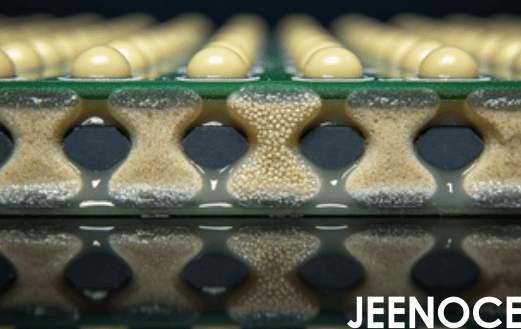

焊接界面可靠性不足
焊点界面在热循环中容易产生微裂纹，影响光模块的长期性能，需要特别关注SAC305焊膏与FPC镀层之间的匹配性。
小贴士： 在选择FPC基材时，建议优先选用热膨胀系数更接近铜箔的聚酰亚胺材料，以降低热应力集中的风险。
柔性板支撑夹具设计优化
采用多点支撑结构，确保FPC在加热过程中受力均匀，根据FPC厚度和尺寸定制夹具，减少形变风险，引入可调节夹持力设计，适应不同批次材料的差异，结合热仿真工具优化夹具材料，如使用耐高温合金，提高热传导均匀性。
温度曲线动态调整策略
基于FPC材料特性和焊接目标，制定分段升温与保温曲线，引入实时监测系统，根据实际温升情况动态调整曲线，避免快速升温带来的热冲击，降低翘曲发生概率，针对SAC305焊膏优化预热区与回流区斜率。
工艺稳定性提升措施
建立标准化的SOP流程，明确关键参数设置范围，引入工艺仿真工具，提前预测焊接效果，减少调试时间，实施定期设备校准与维护，保障设备运行一致性，建立材料入厂检验机制，控制FPC基材与焊膏的批次波动。
缺陷检测与反馈闭环
使用X-ray检测与3D光学检测，实时监控空洞率与焊点形貌，建立缺陷数据库关联工艺参数与缺陷类型，实现快速根因分析，引入统计过程控制(SPC)对关键工艺指标进行持续监控。
小贴士： 在温度曲线调试时建议先做一次“空板测试”，即不放元器件只加热FPC，观察其自然变形情况，再据此调整夹具支撑点位置， 在更换焊膏批次时先做一个小批量试焊，用X-ray检查空洞率变化，确认流变特性匹配后再投入批量生产。
将FPC视为“动态热机械系统”，而非静态基板
传统工艺优化往往将FPC视为被动承受热应力的载体，但实际上，FPC的柔性特性使其在热场中产生动态形变，工程师应引入“动态热机械分析”思维，在夹具设计中预留形变补偿空间，例如，在夹具支撑点布局时，利用有限元仿真模拟FPC在升温过程中的实时翘曲轨迹，反向设计支撑点位置与高度，使夹具与FPC的形变曲线“共形”，从而将热应力转化为可控的弹性变形，避免剥离。
温度曲线应“反直觉”地引入局部冷却策略
传统认知中，回流焊温度曲线追求均匀升温，但AI算力光模块FPC因局部铜厚差异，导致热容量不均，工程师可以尝试在温度曲线中引入“局部微冷却”策略，在焊盘密集区上方设置微型气流喷嘴，在回流峰值阶段对该区域进行短暂冷却(温差控制在5-10℃)，人为制造局部温度梯度，使焊料优先在低热容量区域润湿，从而平衡整体热应力分布，抑制翘曲。
用“焊膏流变学”替代“焊膏成分”作为工艺匹配核心
当前工艺优化多聚焦于焊膏成分与FPC镀层的匹配，但忽略了焊膏在回流过程中的流变行为(如触变性、粘度-温度曲线)对空洞和剥离的影响，工程师应建立焊膏流变学数据库，针对不同FPC表面粗糙度与镀层类型选择具有特定触变恢复速率的焊膏，例如对于高粗糙度镀层选用低触变性焊膏以增强润湿铺展，对于低粗糙度镀层选用高触变性焊膏以抑制焊料飞溅。
“我们公司之前在AI算力光模块FPC回流焊过程中，经常出现翘曲和剥离问题，导致良率低于85%，”——某光通信企业回流焊工艺工程师张工回忆道，通过引入际诺斯提供的柔性板支撑夹具优化方案，并配合温度曲线精细化调整，该企业在三个月内将FPC焊接翘曲率降低了40%，空洞虚焊率下降至1.2%以下，整体焊接良率提升至92%以上，通过引入热仿真与SPC工具，参数调试周期缩短了30%，批量一致性显著改善，以前我们调试一个新产品的温度曲线，至少需要一周时间，现在有了仿真工具和标准化流程，三天就能搞定，而且批量生产时，每批次的焊接质量都很稳定，客户投诉也少了很多。”
AI算力光模块FPC回流焊工艺的优化，需要从夹具设计与温度曲线两个维度进行系统性调整，通过科学的工艺设计与数据驱动的参数控制，能够有效解决翘曲与剥离缺陷，提升焊接质量与生产效率，对于光通信行业回流焊工艺工程师而言，持续优化工艺参数、增强工艺稳定性是保障产品一致性和竞争力的关键路径，未来，结合热管理、材料匹配与智能检测技术，将进一步推动AI算力光模块焊接工艺的精细化与智能化发展。
