近年来AI算力光模块的需求快速增长，数据中心和高速光互联网络都离不开它，但随之而来的问题也越来越多，其中激光二极管封装工艺中的共晶焊面临挑战，在高负载运行时散热效率不足，热阻偏高影响了光模块的长期可靠性，今天际诺斯将结合实战经验分享如何通过优化共晶温度曲线和焊料厚度，降低芯片焊接热阻，提升散热能力。
当前回流焊焊接工艺存在几个主要问题：
空洞虚焊率高
热阻波动大
工艺窗口窄

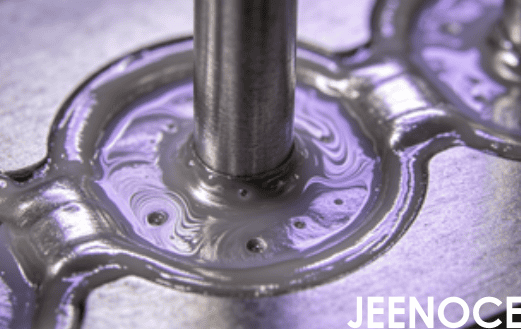

空洞虚焊就像在芯片和基板之间形成小气泡，阻碍热量传导，这会导致局部热点出现，加速激光二极管老化，缩短光模块寿命，工艺参数波动，比如温度曲线偏移或焊料厚度不均，会影响产品一致性，导致良率不稳定，返修成本增加，特别是高功率激光二极管封装，热流密度不断上升，传统焊料的导热性能已难以满足需求。
为了解决这些问题，我总结出以下优化方向：
优化温度曲线：精准控制升温速率、保温时间和冷却斜率，减少焊料飞溅和空洞生成。
调整焊料厚度：焊料层厚度与热阻并非线性关系，合理优化可有效降低界面热阻。
分析热应力分布与热传导路径：通过有限元仿真优化焊料结构，使热流更均匀。
选择合适的焊料材料：使用高导热金锡焊料，抑制脆性IMC层生长，提高焊点可靠性。
传统的工艺工程师通常依赖固定的温度曲线模板，但在实际生产中，不同批次的芯片尺寸、焊料厚度和基板热容都有差异，这种“一刀切”的方式难以适应变化，我建议引入实时热反馈机制，例如使用红外测温或嵌入式热电偶，结合PID算法动态调整升温速率和保温时间，实现“一芯片一曲线”的自适应焊接，这种方式可以大幅缩短参数调试周期，从几天缩短到几小时，同时提升批量一致性。
提示： PID算法就像是一个智能温度调节器，能根据实时数据自动微调，比人工调试更高效。
很多工程师认为焊料越薄热阻越低，但实际上，过薄的焊料(如小于5微米)无法有效缓冲芯片与基板之间的热膨胀系数失配，容易导致焊点开裂或分层，我建议建立“热阻-应力双目标优化”模型，利用有限元仿真找到焊料厚度的帕累托最优区间，例如8到12微米，既能降低热阻，又能确保焊点的机械可靠性，避免盲目减薄带来的风险。
实用提示： 有限元仿真就像给焊接过程拍了一张X光片，能提前看到应力分布，帮助你找到最佳厚度。
空洞虚焊率高不仅与温度曲线有关，还与焊料在熔融状态下的流动行为密切相关，我建议在共晶焊前对芯片和基板进行等离子清洗，去除表面氧化层，同时优化焊料预成型形状，例如增加微沟槽或排气孔，引导气体沿预定路径排出，而不是随机聚集形成空洞，配合X-ray在线检测，可以将空洞率从5%降到1%以下。
去年我协助一家AI算力光模块企业优化其焊接工艺，他们的产品用于数据中心和高速光互联场景，核心痛点是芯片焊接热阻高，散热效率差，我们采取了以下措施：
调整共晶温度曲线
优化升温斜率和保温时间
将焊料厚度从15微米降至8微米
结果如下：
焊接热阻降低了18%
空洞率从5.2%降至1.1%
芯片结温下降12摄氏度
焊接良率提升12%
工艺稳定性显著增强，满足量产要求
基于上述经验，我提出以下建议：
采用动态温度曲线控制方法，结合实时温度反馈，提升工艺适应性。
推荐使用高导热焊料，如Au80Sn20.配合精确厚度控制，误差控制在±1微米以内。
强调工艺参数标准化和数据采集，建立温度曲线数据库，实现可追溯性。
引入在线检测手段，如X-ray和热阻测试仪，实时监控空洞率和焊点质量。
增加等离子清洗工序，优化焊料预成型设计，建立热阻-应力双目标优化仿真流程。
这里总的来说，共晶焊工艺的优化对提升AI算力光模块的散热性能至关重要，通过降低热阻、提高良率，可以保障高负载下的可靠性，未来，随着AI算法在温度曲线优化中的应用，以及新型高导热焊料的研发，光模块封装技术将持续进步，希望我的分享能为大家提供有价值的参考。
