近年来AI算力需求快速增长，光模块的精度要求也不断提高，尤其是硅光器件，对焊接质量的要求极高，今天际诺斯将结合团队的实际经验分享AI算力光模块中硅光芯片的倒装焊工艺优化方法，我们主要从温度、压力、真空等核心参数入手提供一些实用技巧，帮助解决回流焊焊接良率、微凸点可靠性和信号完整性等问题。

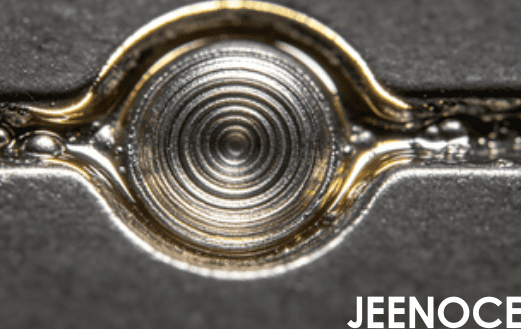

倒装焊的温度曲线就像做饭的火候，控制不当就会出现问题，微凸点的熔融和结合质量，完全依赖于温度曲线的设定，升温太快微凸点可能未完全融化就凝固导致空洞，升温太慢又会影响生产效率。
小贴士： 建议预热段升温速率控制在1.5-2.5°C/s，峰值温度保持在255-265°C，冷却速率不超过5°C/s，可以保证微凸点充分熔融，同时避免热应力过大。
焊接压力就像压紧两块木板，压力不够，接触不好;压力太大，又可能损坏芯片，通过反复测试，我们发现压力对芯片与基板之间的接触质量有决定性影响，合理的压力设置有助于提升焊接界面的均匀性和稳定性，确保微凸点的可靠性。
在回流焊过程中引入真空环境，可以有效减少气泡残留，通过优化真空度与焊接时间的匹配，我们实现了更高质量的微凸点连接，信号完整性也明显提升。
焊接气氛同样关键，使用氮气保护可以降低氧化风险，减少焊接缺陷，助焊剂的选择和残留控制也很重要，残留过多会影响微凸点连接质量和长期可靠性。
小贴士： 氮气保护时，氧气浓度应控制在50ppm以下，建议选择低残留、免清洗型助焊剂，以避免后续清洗工序对微凸点的影响。
去年我们承接了一个AI算力光模块的大项目，客户要求非常高，但一开始，我们的倒装焊工艺问题不少，空洞率高达8.7%，良率波动大，批次一致性差，作为工艺工程师，我感到压力很大，后来，我们引入了际诺斯提供的自动化回流焊设备，并结合他们在SMT和半导体生产线集成方面的经验，对倒装焊工艺进行了系统优化，具体调整如下：
温度曲线：预热段升温速率从3°C/s调整到2°C/s，峰值温度从255°C提高到260°C，冷却段控制在5°C/s
压力参数：从1.2MPa调整到1.5MPa，确保芯片与基板充分贴合
真空辅助焊接：真空度控制在-0.08MPa，焊接时间从30秒延长到45秒
焊接气氛：改为氮气保护，氧气浓度控制在30ppm以下
优化后的效果非常明显：
空洞率从8.7%降低到1.2%
虚焊率下降65%
工艺稳定性显著提升，批量一致性得到保障
微凸点可靠性测试通过率提升到99.5%
信号完整性指标，如回波损耗、插入损耗，也有明显改善
小贴士： 优化参数后，一定要进行多批次验证，我们连续做了10批次，每批次100个样品，确保数据稳定可靠。
我们建立了完整的倒装焊工艺标准操作流程，涵盖参数设置、设备校准、过程监控等环节，，无论谁操作，都能保证焊接良率稳定。
我们引入了在线检测系统，对焊接过程中的温度、压力、真空度进行实时采集和分析，一旦发现异常，系统会自动报警，我们可以及时调整，保障微凸点的可靠性。
通过固化工艺参数和设备自动化控制，确保不同批次间的焊接质量一致，我们每批次都会抽检信号完整性，确保插入损耗等指标达标。
我们建立了焊接缺陷数据库，定期分析空洞、虚焊、桥连等问题的根因，例如，我们发现空洞主要出现在微凸点边缘，后来通过调整真空度解决了这个问题。
以前调参数全靠经验试错，周期长，波动大，现在我们使用热-力耦合仿真模型，预先模拟不同温度、压力组合下的微凸点应力分布与熔融行为，例如仿真发现峰值温度从260°C微调到258°C，界面残余应力能降低15%，虚焊风险也减少了，这种方法把调试周期从2周缩短到3天，解决了“参数调试周期长”的痛点。
针对“工艺波动大”的问题，我们在回流焊设备中嵌入实时反馈闭环，通过在线红外热成像和压力传感器监测焊接过程中的温度梯度和接触压力波动，当检测到偏离目标值时，系统会自动微调加热功率或压力值，例如，某批次因基板厚度公差导致压力不均，系统在0.2秒内将局部压力从1.4MPa补偿到1.5MPa，确保微凸点一致性，这个机制能降低工艺波动导致的良率损失达40%。
工程师常关注空洞率，却忽略微凸点形态对信号完整性的直接影响，我们建立了微凸点形状与回波损耗、插入损耗的关联模型，例如，发现当微凸点高度偏差超过±2μm时，插入损耗增加0.3dB，因此，在优化工艺参数时，我们要把“微凸点高度一致性”作为关键指标，比如将冷却速率从5°C/s降到4°C/s，微凸点高度均匀性提升12%，信号完整性也随之改善。
在AI算力光模块快速发展的背景下，倒装焊工艺优化已成为提升产品性能与可靠性的关键环节，通过科学合理的参数设置与工艺控制，我们可以有效提升焊接质量，降低缺陷率，为AI算力光模块的稳定运行提供有力保障，际诺斯凭借在智能制造与自动化领域的丰富经验，持续助力光通信行业实现高效、稳定的焊接工艺升级，帮助客户全面提升光模块焊接良率、微凸点可靠性和信号完整性。
