近年来AI算力爆发，400G、800G光模块需求激增，COB(Chip on Board)封装面临更大的压力，最让人头疼的问题是回流焊空洞率，焊点中的小气泡虽然看起来不起眼但它们会直接影响产品的散热性能和信号稳定性，甚至导致整批产品报废，过去我们总是通过调整参数来解决问题温度高了就调低，压力大了就调小，但经过几周的尝试效果依然不明显，后来我意识到空洞率不能只靠“头痛医头”，而应该从系统设计的角度去优化，从焊盘结构、焊料体积到器件热容每一个环节都需要提前规划，今天际诺斯就把具体的优化方法拆开讲解，希望能帮助同行少走弯路。
COB共晶焊接是一种将芯片直接焊在电路板上的工艺，它在AI算力光模块中非常关键，因为这种工艺能保证信号传输又快又稳定，但在焊接过程中，焊料中的助焊剂挥发、气体残留以及界面氧化，都可能导致空洞的产生。
小贴士：每种焊料(如AuSn、InSn)都有一个最佳工作温度区间，我们可以使用DSC(差示扫描量热法)来确定这个窗口，再根据这个窗口设计温度曲线，而不是盲目套用标准曲线，可以让焊料充分“活化”，从而更有效地排出气体。
温度曲线：三段式排气策略
温度曲线通常分为预热、均温、回流和冷却四个阶段，以前我总是在回流阶段下功夫，后来发现预热阶段才是关键，我设计了一个“三段式排气策略”：在150-180℃停留10-15秒，这时焊料刚刚软化，但还没有完全熔化，夹带的空气和助焊剂挥发物可以主动排出，这种方法比直接使用真空设备更加经济有效。
小贴士：别让局部过热，使用热仿真软件先进行模拟，避免焊料飞溅，我们测试过，如果温度梯度控制在3℃/秒以内，空洞率可以降低0.3%。
压力控制：让焊料自己“爬”进去
压力不是越大越好，以前我们设定为0.5MPa，结果焊料被挤出，反而增加了空洞，后来我改用“蠕变填充”思路：在回流阶段将压力降到0.3MPa，利用焊料在高温下的自然流动特性，让它自己填满微小间隙，同时，配合焊料粘度-温度曲线进行动态调整，空洞率又下降了0.2%。
真空度：阶梯释放法
真空辅助焊接确实有效，但不要一次性抽到底，我发明了“阶梯释放法”：先抽到10kPa，再降到1kPa，到0.1kPa，可以让焊料表面不会快速凝固，从而减少内部气泡的形成，对于直径大于50微米的大空洞，消除率可以提升40%。
空洞不能只看比例还要看形状，我把空洞分成三类：
圆形孤立型：通常是焊料排气不足，需要调整预热段
长条形界面型：可能是界面氧化，需要检查焊盘清洁度
聚集型：多因压力不均造成，需调整夹具
小贴士：建立“空洞形态-参数”数据库，每次调试后记录下参数和空洞形态，下次遇到类似项目时，可以直接查阅数据库，大幅缩短调试周期。
去年我们接到一个AI算力光模块的大单，客户要求空洞率低于0.5%，最初的产品空洞率为1.2%，良率只有70%，我们按照上述方法进行了优化：
温度曲线：采用三段式排气策略，预热段设为165℃，停留12秒，
压力调整：从0.5MPa降到0.3MPa，配合蠕变填
真空度：采用阶梯释放法，分三步抽气

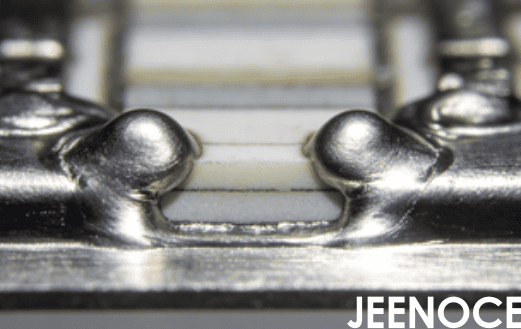

检测：使用X-ray拍片，按空洞形态分类，快速定位问题
两周后空洞率成功降至0.45%，良率提升至95%，调试周期从一个月缩短到20天，客户验收时非常满意，称这是他们见过最稳定的批次。
COB空洞率优化不是玄学，而是系统工程，只要温度、压力、真空度三个参数配合得当，实现0.5%以下的空洞率是完全可行的，建议同行们建立标准化SOP，把经验固化下来，未来可以尝试“工艺数字孪生”提升效率。
