近年来AI 算力光模块的需求迅速增长，数据中心光互联、高速光模块等概念频繁出现，但实际生产中我们面临诸多挑战，比如光模块的封装技术多种多样，包括 COB、共晶、倒装等，每种工艺都有其特点和要求给生产带来不小的压力，最让人头疼的是换线调试，今天做 COB明天换共晶，后天又换成倒装，每次换线都需要重新调整参数耗时较长，效率低下，这些问题一直困扰着我们的生产，今天际诺斯就来分享一下我们是如何通过多封装工艺标准化，将换线调试时间从 4 小时压缩到 1.5 小时的。
目前我们主要使用三种封装技术：COB、共晶和倒装，每种工艺的特点如下：
COB(板上芯片封装)：成本低，但散热性能较差，
共晶焊接：连接可靠，但对温度要求较高，
倒装焊：信号传输速度快，但工艺复杂，
这些工艺在温度曲线、焊接时间和保护气氛等方面存在较大差异，当多品类并行生产时，问题就更加明显，例如，COB 工艺的回流焊温度曲线需要缓慢升温，否则芯片容易开裂;而共晶工艺则需要快速升温，使焊料迅速熔化，参数不统一导致每次换线都需重新调试，，焊接缺陷如空洞和虚焊，也会影响光模块的可靠性。

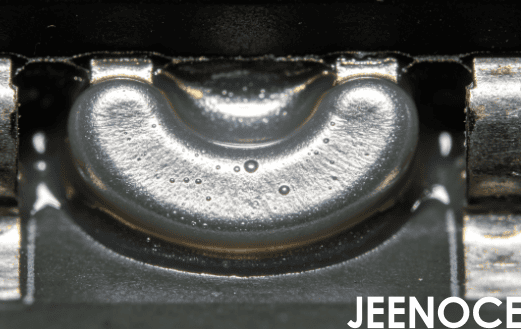

小贴士： 在进行光模块可靠性测试时，不仅要关注空洞率，还要注意空洞的位置，靠近焊盘边缘的空洞比中间的更危险。
面对参数不统一的问题我们提出建立一个“通用参数基准库”，这个库将提取不同封装工艺的共性参数，并针对个性部分进行微调，这么做有以下优势：
提升工艺稳定性，减少依赖经验
缩短换线时间，提高效率
支持多种封装工艺的快速切换
如何构建这个库?我们采用“数据驱动工艺设计”的方法，收集过去三年的换线数据、焊接缺陷图谱、温度曲线和材料特性，并通过算法分析出最佳参数组合，例如，COB 工艺的升温速率推荐为 1.5℃/秒，但如果基板导热性差，系统会自动调整为 1.2℃/秒。
除了建立基准库，我们还开发了“工艺参数数字孪生”模型，这个模型将物理世界的换线调试过程在计算机中模拟出来，工程师无需在产线上反复试错，可以直接在虚拟环境中预演不同封装工艺的换线参数，例如，输入“倒装焊、基板厚度 0.8mm、焊料类型 SAC305”，系统会自动生成一套推荐参数，点击“虚拟调试”电脑就能模拟出焊接过程，显示空洞率、焊接强度等指标，整个过程只需不到 10 分钟，而以前至少需要 2 小时，这个数字孪生模型将工程师的经验转化为可复用的数据资产，新员工也能快速上手。
小贴士： 建立数字孪生模型时，不要忽略设备状态数据，同一台设备在不同时间段的温度曲线可能有差异，模型应具备自动补偿能力。
有了基准库和数字孪生模型，我们开始优化回流焊工艺，核心是温度曲线的优化，包括升温速率、保温时间、峰值温度和冷却速率，但仅调整温度曲线还不够，还需要考虑材料特性，例如，COB 工艺使用的基板是 FR4.热膨胀系数较大;而共晶工艺使用陶瓷基板，热膨胀系数较小，不同材料的膨胀速度不同，会导致热应力，从而产生空洞和虚焊。
我们提出了“热应力动态匹配”策略，简单来说，就是根据每种封装工艺建立材料热力学模型，动态调整升温速率和保温时间，以实现热应力最小化，举个例子，COB 封装时，芯片和基板的热膨胀系数差异大，传统做法是慢升温，但这会让焊料长时间处于液态，增加空洞风险，我们的策略是：先快速升温至焊料熔点附近，再保温一段时间让温度均匀，缓慢通过熔点，能有效降低热应力，减少空洞，这种策略效果显著，我们做过对比测试，传统温度曲线的空洞率为 3.5%，而采用热应力动态匹配后，空洞率降至 0.8%，同时，光模块在高温高湿环境下的长期可靠性测试通过率提升了 15%。
小贴士： 进行热应力匹配时，要重点关注焊料熔点和基板玻璃化转变温度的差值，差值越大，越需要精细控制升温速率。
下面是一个真实案例，我们帮助一家年产量超过 100 万片 AI 算力光模块的企业解决换线周期长、空洞率高的问题，他们面临的主要问题是多封装工艺并行，换线周期长达 4 小时以上，空洞率高于 3%。
我们采取了三项措施：
建立通用参数基准库，统一 COB、共晶、倒装三种工艺的参数
引入数字孪生模型，实现虚拟调试
采用热应力动态匹配策略，优化温度曲线
结果非常显著：
换线周期从 4 小时缩短至 1.5 小时
空洞率从 3.2% 下降到 0.8%
焊接良率提升 12%
客户的生产经理反馈说：“以前换线要忙一上午，现在半小时就能完成，还能保证质量，”参数基准库在批量生产中持续迭代，每次换线都会记录数据，系统自动更新基准库，半年后推荐参数越来越精准，换线时间进一步缩短至 1 小时以内。
在实践中我们发现即使参数一致，不同设备或同一设备在不同时段的换线调试时间仍有差异，原因在于设备状态的不同，如加热器老化、热电偶漂移、氮气流量波动等，为了解决这个问题，我们引入了“设备状态感知”方法，在参数基准库中嵌入设备健康度指标，通过实时监测设备状态变化，自动补偿工艺参数，例如当检测到加热器效率下降 10%，系统会自动调整升温斜率，从 1.5℃/秒提高到 1.65℃/秒，以补偿老化影响，这种方法显著提升了换线的一致性，设备之间的调试时间差异从 1 小时缩小到 15 分钟以内。
小贴士： 设备状态感知系统建议每季度校准一次，热电偶漂移是常见问题，定期校准有助于避免参数偏差。
回顾整个过程，多封装工艺标准化是提升 AI 算力光模块生产效率的关键路径，从建立通用参数基准库到引入数字孪生模型，再到热应力动态匹配和设备状态感知，每一步都在将“经验调试”转化为“数据驱动”，如今我们正在探索下一步，结合 AI 和大数据实现工艺参数的智能预测与自适应调整，未来系统可以根据订单信息、设备状态和材料批次，自动生成最优参数，工程师只需确认即可，这不仅是标准化更是智能制造的体现，我相信随着 AI 算力光模块需求的增长，规模化制造必须依赖标准化和智能化，我们的目标是让换线调试周期从“小时级”变为“分钟级”，让焊接良率稳定在 99% 以上，这条路虽然艰难但我们已经迈出了坚实的一步。
