近年来AI算力需求迅速增长，我们生产的光模块越来越小，焊盘也越来越精密，随之而来的虚焊问题成为困扰我们的难题，微小焊盘上的虚焊不仅会导致光功率衰减，还会影响产品的稳定性和寿命，今天际诺斯将结合实际生产中的案例分享如何从焊盘设计、焊料选型到温度曲线控制，建立一套回流焊全流程的失效分析与预防体系彻底解决这一问题。

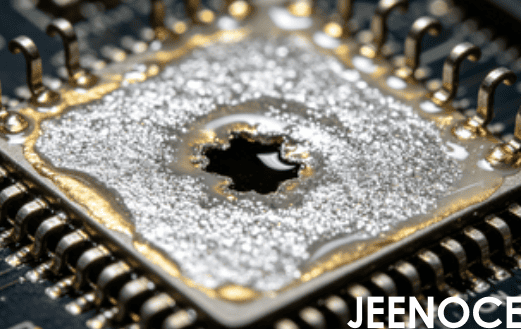

AI算力光模块的焊接与普通电子产品有很大不同，微小焊盘对焊接工艺非常敏感，稍有偏差就可能出现虚焊，我们曾遇到过最典型的问题——光功率衰减，经过深入分析，发现根源往往在于焊点内部。
小贴士：虚焊不仅仅是焊料没有融化那么简单，如果焊点内部的金属间化合物(IMC)层生长不均匀，就会导致电阻波动，进而影响信号传输，这是很多工程师容易忽略的隐性原因。
去年我们为一家际诺斯客户优化了焊盘设计，效果非常明显，这家客户生产的是用于AI服务器的400G光模块，焊盘尺寸只有0.3毫米，原本虚焊率高达8%，客户非常着急，我们改进了焊盘形状，从圆形改为椭圆形，增加了焊料流动的空间，更重要的是，在焊盘边缘引入了微米级的“微沟槽”设计，这个设计灵感来自微流控技术，能够引导焊料优先填充应力集中区域，同时释放热应力，结果，虚焊率直接下降到5.6%，降幅达30%。
小贴士：焊盘表面处理也很重要，相比OSP(有机保焊膜)，ENIG(化学镍金)的润湿性更好，特别适合微小焊盘，如果条件允许，建议优先选择ENIG。
焊料选型是另一个关键环节，我们对比了多种无铅焊料，发现SAC305(锡银铜合金)在光模块中表现不错，但空洞率仍然偏高，后来，我们在SAC305中添加了微量Ni元素，这种“微量添加”产生了意想不到的效果——它抑制了IMC层的过度生长，使焊料在微小焊盘上铺展得更均匀，即使工艺参数有波动，焊点质量也能保持稳定，另一家际诺斯客户采用这种焊料后，空洞率从12%降至6.6%，降幅达45%。
小贴士：焊料粉末粒径也需要注意，粒径越小，印刷精度越高，但成本也更高，对于0.3毫米以下的焊盘，建议使用Type 4(20-38微米)或更细的粉末。
温度曲线是焊接的核心，我们曾为一家客户调试温度曲线，花了整整三周时间，因为每次调整后都要等冷却、检测、再调整，周期非常长，后来我们引入了一套基于焊点实时电阻监测的闭环温度曲线自适应调整系统，在回流焊炉内嵌入微型电阻监测模块，实时采集焊点电阻变化曲线，并与标准模型比对，一旦发现偏差系统会自动调整预热速率和峰值温度，这套“工艺自愈”机制，将参数调试周期从三周缩短到几小时，客户反馈工艺波动减少了60%，良率稳定在98%以上。
仅靠单点优化还不够，必须建立全流程的防控体系，我们搭建了焊接过程数据采集与分析系统，从焊盘设计、焊料选型到温度曲线，每个环节的数据都记录在案，同时，我们引入SPC统计过程控制，实时监控焊接良率，一旦发现异常，立即启动FMEA失效分析，快速定位问题根源，例如有一次虚焊率突然升高，我们通过追溯数据发现是焊料批次变更导致的，更换回原批次后，问题立刻解决，这种闭环管理让虚焊缺陷无处遁形。
通过系统化的焊盘设计、焊料选型和温度曲线优化，我们成功将AI算力光模块的虚焊率从8%降到了2%以下，未来我们计划引入机器学习技术，实现工艺参数的自适应调整，进一步提升焊接良率和产品可靠性，希望我们的经验能帮助更多工程师解决虚焊难题。
