人工智能技术正在快速发展，AI算力需求也呈现爆发式增长，光模块作为高速数据传输的核心部件，在AI服务器中发挥着关键作用，AI算力光模块的制造面临一个重大挑战：微间距焊盘的焊接质量，这些焊盘尺寸小、间距紧，任何微小偏差都可能影响产品性能甚至导致失效，际诺斯将从炉温曲线复刻到物料前处理，详细解析一套全流程质量管控方案，通过提升回流焊焊接一致性，降低空洞和虚焊率，实现稳定量产。
微间距焊盘的焊接难点
AI算力光模块的焊盘间距通常小于0.5毫米，这种高密度封装带来以下三大难题：
焊料分布不均风险高：焊盘小，焊膏印刷容易偏移或厚度不均，导致焊点高度不一致
热传导路径复杂：内部集成多种元器件，材料热膨胀系数差异大，温度控制难度高
热疲劳与界面应力问题：频繁热循环可能导致焊点裂纹
传统工艺的局限性
许多工厂仍依赖经验丰富的工程师手动调整炉温曲线，这种方式存在明显缺陷：
调试周期长，通常需要数周时间
工艺波动大，不同批次物料可能导致良率大幅波动
缺乏对焊膏流变特性的系统评估，无法精准控制焊接过程
空洞虚焊问题频发
在高密度封装环境下，焊点缺陷率显著上升，助焊剂残留和气体逸出控制不足是主要原因，数据显示，传统工艺下微间距焊盘的空洞率可能高达5%以上。
热管理对焊接质量的影响
散热设计不当会导致局部过热或冷焊，直接影响焊点可靠性，在热循环测试中，散热不良的焊点更容易出现疲劳失效。
炉温曲线复刻与优化
炉温曲线是回流焊的核心参数，我们建议采用以下方法：
建立标准化炉温曲线模型：基于历史数据和生产实际情况，形成可复用的模板
引入智能算法动态调整：根据不同批次物料特性，自动优化预热区、回流区和冷却区参数
结合热仿真技术：在正式生产前，通过模拟预判温度分布，减少实际调试次数
小贴士： 每次更换物料批次时，建议先进行小批量试焊，确认炉温曲线适配后再投入量产，可有效避免批量不良。
物料前处理关键控制点
物料前处理是保障焊接质量的第一道防线：
控制焊膏印刷精度：确保焊膏厚度均匀，位置准确
提高PCB表面清洁度：去除氧化层和污染物，增强润湿性
评估材料批次稳定性：建立供应商评估机制，确保每批物料性能一致
验证焊盘镀层兼容性：不同镀层(如ENIG、OSP)对焊接质量有显著影响
小贴士： 焊膏开封后应在24小时内使用完毕，避免长时间暴露在空气中导致溶剂挥发，影响焊接效果。
焊接过程实时监控与反馈
引入在线检测系统，实时采集焊接过程中的温度、压力等关键数据，建立工艺参数数据库，支持快速响应和优化，利用SPC统计过程控制，监控焊点缺陷趋势，提前预警潜在问题，
焊点可靠性验证与失效分析
进行热循环测试：模拟实际使用环境，评估焊点寿命
进行剪切力测试：检验焊点机械强度

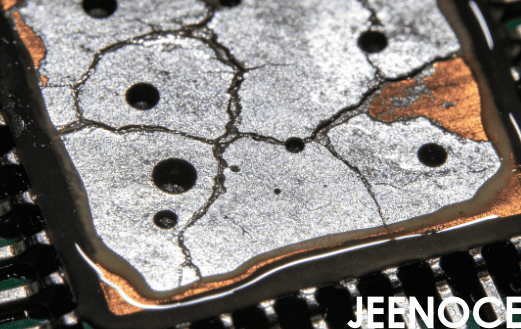

使用X射线与扫描电镜分析：观察焊点内部结构，识别空洞、裂纹等缺陷
建立焊点寿命预测模型：基于测试数据，指导工艺迭代
将“炉温曲线复刻”升级为“工艺数字孪生”
传统复刻依赖历史数据，但无法应对物料批次波动，我们建议构建基于数字孪生的虚拟调试环境，实时映射炉内热场与焊膏熔融行为，通过模拟不同焊膏流变特性下的润湿角变化，预判空洞生成位置，从而在物理调试前完成90%的参数优化，将调试周期从数周压缩至数小时。
引入“焊膏流变特性动态补偿”机制
焊膏的触变性(剪切稀化行为)在印刷和回流过程中动态变化，是导致空洞虚焊的隐性根源，建议建立焊膏流变特性数据库，结合在线粘度监测，在印刷前自动调整刮刀压力与速度，并在回流区根据流变曲线微调升温速率，实现“一料一策”的精准补偿。
以“焊点界面应力演化”为失效预警指标
微间距焊盘的热疲劳失效往往源于界面金属间化合物(IMC)的过度生长，建议在热循环测试中引入原位电阻监测与声发射检测，实时捕捉IMC层裂纹萌生信号，结合有限元应力分析，建立焊点寿命预测模型，将失效预警提前至工艺调试阶段，而非事后验证。
我是某光模块制造企业的回流焊工艺工程师，我们公司主要生产用于AI服务器的高速率光模块，去年，我们在推进AI算力光模块量产过程中，曾面临严重的空洞虚焊问题，初期良率仅达到82%，这个问题严重影响了我们的交付能力和客户满意度，通过引入际诺斯提供的全流程焊接质量管控方案，我们实现了以下改善：
炉温曲线复刻效率提升40%，调试周期缩短至原来的1/3
微间距焊盘空洞率下降至0.5%以下
批量一致性显著提高，单批次良率稳定在95%以上
热循环测试通过率提升至98%，焊点可靠性显著增强
该方案有效解决了我们长期困扰的工艺波动问题，提升了整体生产效率与产品寿命，现在，我们的AI光模块产品已经成功进入多家头部云服务商的供应链。
小贴士： 在实施全流程管控时，建议先从最薄弱的环节入手，比如先解决焊膏印刷精度问题，再优化炉温曲线，逐步提升整体良率。
AI算力光模块的高质量焊接需要从工艺设计到执行的全过程精细化管理，通过炉温曲线复刻、物料前处理优化、实时监控及焊点可靠性验证的结合，可有效提升焊接一致性，降低不良率，未来随着AI算力需求持续增长，焊接工艺的智能化、热管理集成与自动化将成为行业发展的关键方向。
