在光通信系统中高速光模块就像是信息高速公路上的“收费站”，它负责将电信号和光信号互相转换，随着5G和数据中心等应用的快速发展，光模块的传输速率不断提高，对焊接质量的要求也更加严格，焊接过程中如果出现空洞或虚焊等问题，不仅会影响信号传输的稳定性还可能导致整个模块报废，真空回流焊工艺是解决焊接空洞问题的关键手段，通过控制真空度和时序参数，可以有效减少焊点中的气泡，提升焊接良率，很多工程师仍然依赖经验进行调试，导致调试周期长、工艺波动大，际诺斯提出从“经验驱动”到“数据驱动”的转变，通过建立“工艺参数-焊接质量”的量化映射模型，将真空度、时序与空洞率、润湿角等指标关联起来，实现更精准的工艺控制。
高速光模块的封装形式多种多样，常见的有PLCC、QFN、BGA等，不同封装的结构特点差异很大，对真空参数的要求也不同。
PLCC封装
通常用于低速光模块，焊点较大，真空度可以设定在80%-90%，真空开启时机选择在焊料完全熔化后。
QFN封装
底部有散热焊盘，容易残留气体，建议真空度设定在85%-95%，并在峰值温度前开启真空。
BGA封装
焊球间距小，真空开启过早可能导致焊球塌陷，因此真空度控制在75%-85%，保压时间适当延长。
不同封装类型的真空参数组合建议
| 封装类型 | 真空度范围 | 真空开启时机 | 保压时长 |
| PLCC | 80%-90% | 焊料熔化后 | 5-8秒 |
| QFN | 85%-95% | 峰值温度前 | 8-12秒 |
| BGA | 75%-85% | 峰值温度后 | 10-15秒 |
需要注意的是真空参数不能孤立设定，预热速率、峰值温度、冷却斜率都会影响焊接效果，需要形成“热-力-真空”耦合控制，例如BGA封装因焊球间距小，真空开启过早可能导致焊球塌陷，而QFN需在焊料完全熔化后快速抽真空以排出底部气体，建议建立封装专属的“耦合参数矩阵”，而不是使用通用推荐值。
小贴士： 建议根据产品特性制定专属的工艺参数，避免一刀切式的设定。

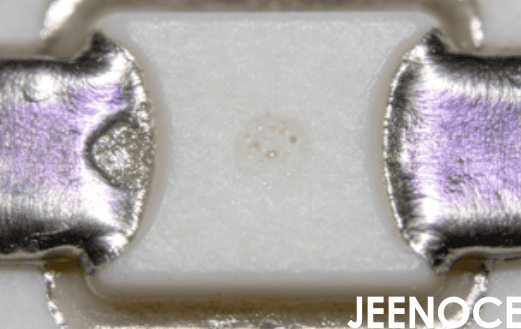

真空度是影响焊接质量的核心参数之一，当真空度不足时，焊点内部容易残留空气，形成空洞，空洞率过高会降低焊点的机械强度和导电性能，在高速信号传输中，空洞还会引起阻抗不连续的问题，但真空度也不是越高越好，实验表明，真空度存在一个“有效阈值”——低于此值空洞率急剧上升，高于此值则可能引发焊料飞溅和氧化层破坏风险，这个阈值受焊料成分、助焊剂活性、封装间隙等因素影响，工艺工程师需要通过DOE(实验设计)确定每个产品族的“真空度-缺陷率”曲线。
小贴士： 不要盲目追求高真空度，建议先做小批量试验，找到最适合自己产品的真空度范围。
为了验证不同真空参数对空洞率的影响，我们设计了一组对比实验，测试样品采用QFN封装的高速光模块，分别设定真空度为70%、80%、85%、90%、95%，其他参数保持一致，测试方法采用X-ray检测与目检结合，结果显示：
真空度70%时，空洞率高达12.3%
真空度提升到85%时，空洞率降至3.8%
继续提升到95%时，空洞率反而回升到5.1%，同时出现了少量焊料飞溅现象
提示：该产品的最优真空度范围为80%-90%，稳定工艺窗口在85%左右，需要注意的是，传统X-ray检测只能识别宏观空洞，微米级气孔、焊料分层、界面氧化等隐性缺陷常被忽略，建议引入声学扫描显微镜(SAM)或断层扫描(CT)作为补充检测手段，并建立“空洞率-电性能”关联模型。
真空开启时机和保压时长是影响焊接质量的另外两个关键参数，真空开启过早，焊料尚未完全熔化，气体无法充分排出;开启过晚，焊料已经开始凝固，空洞问题难以改善，根据我们的经验，真空开启时机应选择在焊料完全熔化后、峰值温度到达前，具体来说，当温度曲线显示焊料熔化完成(通常比熔点高10-20摄氏度)时，立即开启真空，保压时长一般设定在8-12秒，具体时间需要根据产品特性调整，实际生产中，焊膏活性、PCB表面氧化程度、真空泵响应时间等存在批次波动，固定时序参数无法适应所有情况，建议引入“动态补偿”机制：通过在线监测焊料熔化曲线，自动微调真空开启时机和保压时长，例如，当检测到焊料熔化延迟时，自动推迟真空开启，确保气体充分逸出。
小贴士： 建议在SOP中设置工艺波动预警阈值，比如真空度偏差超过5%就触发检查，避免批量不良。
我是际诺斯公司的工艺工程师，负责为一家光通信设备制造商提供技术支持，这家客户主要生产25G高速光模块，采用QFN封装，他们遇到了一个棘手的问题：焊接空洞率偏高，平均达到15%，工艺波动很大，良率只有85%左右，我们团队介入后对客户的现有工艺进行了全面评估，发现他们的真空度设定在70%，真空开启时机偏晚，保压时长只有5秒，根据我们的经验，这些参数都不太合理，我们制定了优化方案：将真空度调整到85%，真空开启时机提前到峰值温度前2秒，保压时长延长到10秒，同时，对温度曲线进行了微调，确保预热速率和冷却斜率匹配。
实施过程分为三步：第一步，小批量试产验证参数稳定性;第二步，建立标准化SOP;第三步，培训客户工程师掌握调试方法，成果数据令人振奋，空洞率从15%下降到3.5%，焊接良率提升至98.6%，工艺波动标准差降低40%，客户非常满意，后续又追加了多个产品的工艺优化订单，在这个案例中我们引入了前馈控制理念：在SOP中嵌入工艺波动预警阈值，并建立“来料-设备-环境”多维监控体系，例如，通过统计焊膏批次活性数据，提前调整真空时序参数，将波动消灭在萌芽状态。
真空度与时序参数对高速光模块焊接质量至关重要，通过建立标准化的真空回流焊工艺参数库，可以实现更稳定、更高效的工艺管理，未来，随着真空回流焊设备智能化发展，工艺工程师的角色将从“操作者”转变为“系统架构师”，通过数字孪生模拟不同真空时序组合的焊接结果，提前筛选最优方案，将调试周期从数周缩短至数小时，同时，建立知识图谱和异常自愈机制，让设备具备自我优化能力，对于工艺工程师来说，建议掌握仿真工具和机器学习基础，成为“懂工艺、懂数据、懂系统”的复合型人才，只有，才能在激烈的行业竞争中保持优势。
