高速光模块是通信网络的核心部件，负责数据的高速传输，而焊点则是连接各个组件的关键部位，如果焊点强度不足，可能导致信号中断、性能下降，甚至产品报废，今天际诺斯将分享如何科学地验证高速光模块的焊点强度，帮助提升回流焊焊接质量，避免焊点失效。

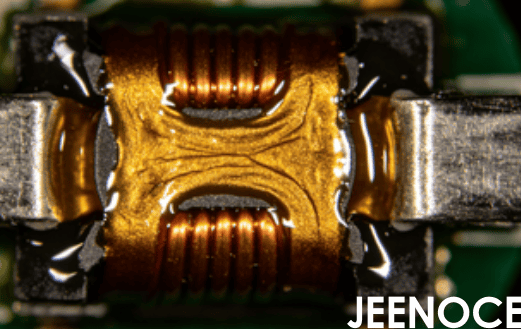

焊点强度的测试通常包括剪切测试和拉力测试，这两种方法能有效评估焊点是否牢固。
剪切测试：模拟横向受力，检验焊点能否承受外力，依据JEDEC或IPC标准，如IPC-9701.确保测试方法和合格标准统一。
拉力测试：模拟垂直方向的拉伸力，验证焊点在实际使用中的稳定性。
小贴士：选择合适的测试设备非常重要，剪切测试机应具备精确控制速度和力的能力，拉力测试机则需保证夹持稳定，测试前要确保焊点清洁，避免杂质影响结果，测试数据不仅是结果，更是优化工艺的重要依据，例如，如果剪切强度偏低，说明温度曲线或焊膏可能存在问题，需要及时调整。
光模块在实际运行中会经历温度变化，如从寒冷环境到高温环境，高低温循环测试就是模拟这种条件，检验焊点的耐久性，测试条件通常包括温度范围(如-40℃至125℃)、循环次数(如1000次)以及湿度控制，测试后，检查焊点是否有裂纹或脱落等现象。
小贴士：在测试过程中，应重点关注焊点的热疲劳寿命，可以通过显微镜观察裂纹扩展情况，或者通过电阻检测判断焊点是否断开，一旦发现异常，应及时优化工艺，比如调整温度曲线或焊膏成分。
回流焊是形成高质量焊点的关键步骤，温度曲线的设计直接影响焊点强度，例如，预热区升温过快可能导致焊膏飞溅;回流区温度过高可能导致焊点过熔，焊膏的选择也很重要，不同焊膏的熔点和润湿性各有差异，印刷工艺方面，钢网厚度和刮刀压力会影响焊膏的分布，进而影响空洞率和虚焊率，为了找到最佳参数，我们通常采用DOE实验设计，通过改变升温速率、峰值温度等变量，测试焊点强度，并找出最优组合，可以将空洞率控制在5%以下，降低虚焊率。
过去调校回流焊参数主要依赖工程师的经验，这种方法周期长、效率低，且容易出错，现在，我们建立了闭环控制系统，将焊点强度测试数据(如剪切/拉力)与温度曲线、焊膏印刷参数实时关联，例如，当剪切强度下降时，系统可自动调整温度曲线，或提示检查焊膏厚度。
小贴士：我们在生产线上安装了在线红外测温仪和焊膏厚度监测传感器，这些数据被输入机器学习模型，用于预测焊点强度，一旦发现工艺漂移，系统会立即报警，从而提前解决问题，提升批量一致性。
焊点强度的验证不能仅停留在静态测试阶段，例如，高低温循环后，焊点裂纹可能会逐渐扩展，导致插入损耗增加或误码率上升，因此我们需要将焊点失效与电性能退化联系起来，通过多物理场仿真(热-力-电耦合)，预测焊点在不同工况下的寿命，并通过加速老化试验验证模型，这有助于提前了解光模块的使用寿命，避免批量故障。
去年我们为一家年产量超百万片高速光模块的企业提供解决方案，该企业面临焊点空洞率高达15%、工艺调试周期长、批次一致性差等问题，我们进行了剪切和拉力测试，发现焊点强度普遍偏低，接着，通过高低温循环测试，确认焊点裂纹集中在角落，随后我们通过DOE优化了温度曲线和焊膏印刷参数，如将升温速率从2℃/秒降至1.5℃/秒，钢网厚度从0.12毫米调整为0.1毫米，同时，引入SPC统计过程控制，实时监控工艺参数，最终焊点空洞率从15%降至9.7%，下降了35%，工艺调试周期从两周缩短至8天，批次一致性从85%提升至98.6%，客户非常满意，现在所有新项目都按照这一流程执行。
建立完善的焊点强度验证体系，是保障高速光模块质量的关键，通过标准化测试(如剪切/拉力)和高低温循环验证，可以快速发现问题，结合数据驱动的闭环控制和多物理场仿真，能够实现从“经验调试”到“科学管理”的转变，随着光模块速度不断提升，焊点可靠性要求也会更高，建议大家建立焊点可靠性数据库，持续优化工艺，以应对未来的挑战。
