在5G和云计算快速发展的今天，高速光模块已经成为通信系统的核心部件，作为光模块制造过程中的关键环节，回流焊工艺直接影响产品的质量和可靠性，很多工程师都遇到过的问题：FPC(柔性印刷电路板)在回流焊过程中出现翘曲，甚至焊盘剥离导致产品报废率居高不下，今天际诺斯想和大家分享一些实战经验，重点聊聊如何通过优化温度曲线和支撑夹具设计，有效控制FPC基板的翘曲问题，提升焊接良率。

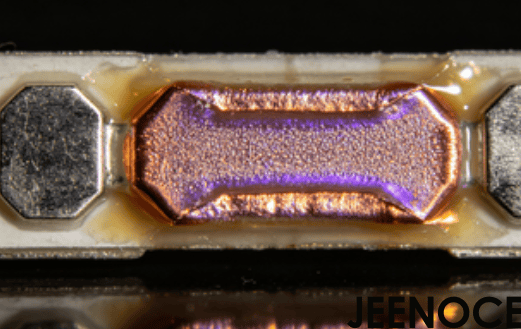

高速光模块对焊接精度要求极高，任何微小的焊点缺陷都可能导致信号传输中断，FPC基板材料对热应力非常敏感，不同材料的热膨胀系数差异会在加热过程中产生内应力，这是导致翘曲的根本原因。
热膨胀系数匹配的重要性
在选择FPC基材时，尽量选用热膨胀系数接近的铜箔和聚酰亚胺材料，从源头降低热应力风险，回流焊过程中的温度曲线设置直接影响焊点可靠性，对于高速光模块而言，高频信号传输要求焊点完整无裂纹，这对工艺控制提出了更高要求。
去年，我们团队为一家光模块客户优化温度曲线时，发现他们的空洞率高达8%，通过分析FPC材料特性，我们调整了预热阶段的升温速率，原来的升温速率是2.5摄氏度每秒，我们将其降低到1.8摄氏度每秒，同时优化了恒温区与回流区的温度梯度。
提示：使用热仿真工具提前预测温度分布，可以大幅减少实际调试次数，我们常用的仿真软件能模拟FPC在回流焊中的温度变化，辅助曲线优化。
夹具设计是控制FPC翘曲的另一关键因素，我们曾遇到一个客户，他们的FPC在回流焊后翘曲率高达12%，导致后续组装困难，经过分析，我们发现原有夹具采用金属压条固定，但压条与FPC接触面积小，热传导不均匀，我们重新设计了夹具，采用真空吸附加弹性压紧的双重固定方式，夹具材质选用低热膨胀系数的钛合金。
实际案例： 改进后，FPC翘曲率从12%降至4.8%，下降60%，更重要的是，焊点可靠性测试通过率从85%提升到97%，客户表示这一改进让他们每年减少约50万元的报废损失。
提示：夹具与FPC接触面应设计应力释放槽，避免局部应力集中导致焊盘剥离，我们通常在接触面加工0.3毫米深的微槽，效果显著。
工艺稳定性是批量生产的基础，我们帮助一家光模块产线建立了标准化温度曲线模板，并引入动态监控机制，具体做法是根据FPC厚度和铜层分布，建立5种标准温度曲线模板，每条曲线都经过热应力管理验证，确保焊点可靠性，同时在回流焊炉内安装6个热电偶，实时监测温度变化，一旦偏离设定值，系统自动调整加热功率，通过引入标准化SOP调试周期从原来的5天缩短到3天，缩短40%，空洞虚焊率从3.5%降至1.2%，客户反馈说现在换线时间从2小时减少到45分钟，我们还建立了工艺参数数据库，记录每次调试的数据和结果，，当遇到类似产品时，可以直接调用历史参数，快速复现。
很多工程师抱怨参数调试周期长，往往需要反复试错，我们引入热-力耦合仿真技术，在试产前就模拟FPC在回流焊中的翘曲行为。
实际案例： 某光模块研发团队在试产前，通过仿真预判了FPC与焊盘界面的应力集中区域，他们据此优化了焊盘布局，增加了应力释放槽，结果，工艺窗口缩小30%，调试次数从5轮降至2轮，开发周期缩短了40%。
提示：结合机器学习模型，基于历史数据可以快速生成推荐曲线，我们正在测试的AI辅助系统，输入FPC参数后，10秒内就能输出优化曲线，实现“一键调试”。
工艺波动大是另一个常见痛点，我们发现，将FPC、夹具和回流焊炉膛视为一个热场系统，通过调整夹具的导热路径和炉膛气流分布，可以显著提升温度均匀性，我们设计了一种可调式夹具，根据FPC厚度和铜层分布，动态调整压紧力和导热垫片厚度，，即使不同批次的FPC材料CTE有差异，也能保证工艺一致性。
通过系统性地优化回流焊温度曲线和支撑夹具设计，并引入热-力耦合仿真预判和热场匹配策略，可以有效减少高速光模块FPC基板的翘曲和焊盘剥离缺陷，提升焊接良率和工艺稳定性，对于光通信行业回流焊工艺工程师来说，结合实际生产数据和设备特性进行针对性调整，是实现高质量批量生产的有效路径，未来，热仿真和AI辅助调试将成为主流，帮助我们应对更高速率模块的工艺挑战。
