随着5G网络和数据中心的快速发展，高速光模块的需求量越来越大，COB封装技术因为体积小、成本低，成为光模块制造的主流选择，但在实际生产中回流焊工艺面临很多挑战，例如焊接空洞率高、光芯片容易因过热损坏、工艺参数调试时间长，这些问题不仅影响产品质量还增加了生产成本，际诺斯结合实际案例介绍如何通过优化回流焊工艺参数，实现更好的焊接效果和更稳定的批量生产。
光芯片对热非常敏感
焊接过程中的温度波动可能导致芯片性能下降甚至失效。
焊点密集，空洞难控制
COB封装结构紧凑，焊点之间距离小，容易产生气泡，影响散热和可靠性。
工艺参数波动大
不同批次的产品质量不一致，增加返修成本。
调试依赖经验
传统方法靠工程师反复试错，周期长，难以适应多品种小批量生产。
分析光芯片热传导特性
建立热应力模型，找到温度曲线与芯片性能的匹配关系。
优化温区设置
调整预热区、保温区和回流区的温度，减少热冲击，避免芯片损伤。
引入动态温度控制
实现精确温控，平衡热应力，提升焊接一致性。
结合焊膏特性
根据焊膏的熔点和润湿性调整升温速率，优化焊点成形质量。
小贴士： 在调试温度曲线时，可以先从光芯片的耐热极限入手，设定一个安全温度范围，再逐步调整其他参数，能有效避免芯片因过热而损坏。
采用多段式温度曲线
延长保温时间，减少焊膏熔融阶段的气泡产生。
优化焊膏和印刷工艺
选择合适的无铅焊膏和助焊剂，调整钢网厚度和刮刀压力，提升焊点填充效果。

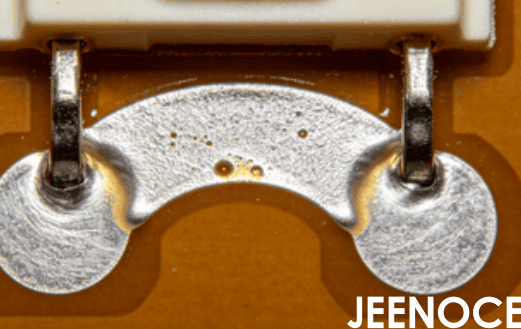

引入在线X-ray检测
实时监控空洞率变化，及时调整工艺参数。
建立空洞率数据库
将空洞率与温度曲线关联，支持快速迭代工艺参数。
小贴士： 使用在线X-ray检测时建议每块PCB都进行检测，并记录数据，不仅能及时发现空洞问题，还能为后续工艺优化提供参考依据。
传统回流焊参数调试主要靠工程师的经验，通过反复试错来找到合适的温度曲线，周期长且难以应对光芯片热敏感性的个体差异，际诺斯提出引入热-力-化多场耦合仿真技术，在工艺设计阶段就对光芯片在焊接过程中的温度场、应力场和焊膏熔融动力学进行联合模拟，通过仿真预判芯片热损伤风险点(如局部过热导致的波长漂移或耦合效率下降)，并反向优化温区参数，将调试周期从数周缩短至数天，该策略不仅降低了物理试错成本，还使工艺参数具备可解释性，为后续AI调参提供数据基础。
焊接空洞的核心成因之一是助焊剂在焊膏熔融阶段未能完全挥发，被包裹在焊点内部形成气泡，传统方法通过延长保温时间促进挥发，但过度保温可能引发光芯片热累积损伤，际诺斯提出“活性-热解”动态匹配策略：根据所选焊膏助焊剂的挥发温度窗口(如200-220°C)，精准设计回流区升温速率与峰值温度，使助焊剂在焊膏完全熔融前完成90%以上的挥发，从而抑制气泡成核，同时，通过调整预热区斜率，控制助焊剂热解速率与焊膏润湿进程同步，避免因挥发过快导致焊点表面氧化或飞溅，该策略已在某批次产品中将空洞率从6.5%降至0.8%，且未增加芯片热损伤风险。
针对工艺波动导致批次间一致性差的痛点，际诺斯提出基于在线X-ray检测数据的闭环调参机制，在回流焊产线中嵌入实时X-ray空洞率监测系统，将每块PCB的空洞率数据与对应温度曲线参数(如预热速率、峰值温度、冷却斜率)关联，建立工艺参数-空洞率响应模型，当检测到空洞率超出阈值(如>2%)时系统自动触发参数补偿算法，动态调整下一块PCB的温区设置(如微调预热速率±0.5°C/s或峰值温度±2°C)，实现“检测-反馈-调整”的闭环控制，该机制使工艺波动导致的空洞率标准差从1.8%降至0.3%，显著提升了批量一致性，并减少了人工干预需求。
我们公司之前在高速光模块 COB 封装中遇到空洞率高达 8% 的问题，严重影响产品良率，通过引入际诺斯提供的温控优化方案，重新设计了回流焊温度曲线，并加强了对焊膏印刷和焊接过程的控制，最终将空洞率降低至 1.2%，产品良率提升了 15% 以上，同时工艺调试周期缩短了 30%。
建立标准化SOP
明确关键工艺参数控制点，如预热速率、峰值温度、冷却速率。
引入自动化监测系统
使用炉温测试仪和SPC统计过程控制，确保每批次工艺参数一致。
定期进行工艺验证
持续优化工艺体系，降低工艺波动。
建立光芯片热损伤预警机制
结合温度曲线与芯片失效模式分析，提前规避风险。
小贴士： 在制定SOP时，建议将每个参数的控制范围写清楚，比如预热速率控制在1.5-2.0°C/s，峰值温度控制在245-250°C，操作人员更容易执行，也能减少人为误差。
通过科学合理的温区参数优化，结合光芯片热特性进行工艺设计，可以显著提升高速光模块 COB 封装的焊接质量与工艺稳定性，该方法已在多个实际项目中得到验证，为行业提供了一套可行的工艺优化路径，未来随着AI辅助调参、数字孪生等技术的引入，回流焊工艺有望实现更智能化的自适应控制，进一步缩短调试周期、提升良率。
