在光通信系统中高速光模块是数据传输的核心组件，它负责将电信号转换为光信号并通过光纤进行传输，随着5G、数据中心和云计算的发展，对光模块的速度要求越来越高，从25G到100G、400G，甚至800G和1.6T，速度不断提升，而回流焊工艺则用于将这些精密的光学元件和电子元件牢固地焊接在一起，确保信号传输稳定，但当前行业面临诸多技术挑战，例如高速信号对焊点阻抗有极高的要求，微型化封装缩小了焊接空间，同时还需要兼容金、锡、陶瓷等多种材料，这些因素都推动回流焊技术不断升级，际诺斯从回流焊工艺视角出发，梳理高速光模块回流焊技术现状与发展趋势。
目前主流的回流焊技术包括无铅焊接和氮气保护焊接。
无铅焊接环保，但熔点较高，容易产生空洞
氮气保护焊接可以减少氧化，但成本较高
在实际生产中常见的问题包括：
空洞率高
焊接一致性差
调试周期长
焊点可靠性不足
特别是25G、100G和400G光模块的大批量生产，对工艺稳定性和良率提出了更高要求，一个批次几千个模块，如果空洞率超过5%，可能会导致几十个不合格品，返修成本很高。
小贴士： 很多工程师只关注空洞率，但焊料飞溅和微裂纹才是“隐形杀手”，焊料飞溅可能导致短路，而微裂纹在高速信号下会迅速扩大，造成早期失效，建议引入在线X-ray和声学显微成像联合检测，能同时发现这两种问题。

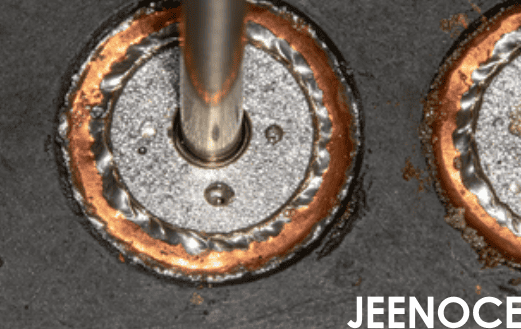

真空共晶焊接是一种在真空环境下使用金锡等合金焊料进行焊接的技术，真空环境可以抽走气泡，使焊点更加致密，从而大幅降低空洞率，这对高速光模块非常重要，因为焊点空洞会影响散热和信号传输，我曾在一家光模块封装企业担任工艺工程师，当时我们生产400G光模块，使用的是金锡共晶焊料和陶瓷基板封装，最初空洞率在3%左右，良率只有92%，后来引入真空共晶技术，通过控制真空度和升温速率，将空洞率降到0.8%以下，焊接良率提升至98.7%，热循环测试显示，焊点寿命延长了30%。
小贴士： 真空共晶不只是消除气泡，还能调控焊点内的残余应力，例如，在800G模块中使用的氮化铝基板，其热膨胀系数与焊料差异较大，容易开裂，通过调整真空度和升温速率，可以主动控制应力分布，避免开裂。
激光焊接具有局部加热的特点，热影响区小，特别适合连接不同材料，例如，在光收发组件、透镜耦合和光纤固定等区域，空间狭小，传统焊接方式容易损伤周围元件，在我们公司尝试用激光焊接替代部分回流焊，通过实时温度反馈和闭环控制，温度曲线非常稳定，调试周期从原来的两周缩短到8天，焊点一致性从95%提升到99.2%。
小贴士： 激光焊接的关键不仅是峰值温度，而是“能量密度-时间”双变量，能量密度过高会烧坏元件，过低则焊不牢，通过高速摄像和热成像反馈，可以建立“熔池形态-焊点强度”的映射模型，实现零缺陷焊接。
AI正在改变回流焊工艺，以前，调温曲线主要依靠经验丰富的工程师，现在，AI可以通过分析历史数据和实时传感器数据，自动优化参数，例如，AI可以预测哪个温度段容易产生空洞，并提前调整升温速率，在我参与的项目中，应用AI算法后，空洞虚焊率从2%降到0.5%以下，工艺波动范围缩小了60%，更厉害的是，AI还能构建“工艺数字孪生”，在电脑中模拟焊接过程，预测不同焊料和基板厚度下的焊点微观组织演变，以前调试一个新工艺需要一周，现在几个小时就能完成。
关键的工艺参数包括预热速率、峰值温度和冷却斜率，这些参数直接影响焊点的微观结构，如晶粒大小和相分布，
预热太快会导致焊料飞溅
峰值温度过高可能损坏元件
冷却太快会造成焊点内应力过大
焊点可靠性评估方法包括剪切强度测试、热疲劳寿命预测和失效分析，我们通常使用正交实验和响应面法来解耦参数，例如，真空共晶和激光焊接的工艺窗口有重叠，如果单独优化一个，可能陷入“局部最优”，通过正交实验，找到温度、压力、时间的最佳组合，实现协同优化。
未来真空共晶、激光焊接和AI优化将融合成智能焊接系统，例如在线检测焊点质量，AI自动补偿参数，数字孪生实时模拟，这对800G/1.6T光模块的工艺突破至关重要。
小贴士： 未来的工艺工程师要升级为“工艺架构师”，不仅要懂焊接，还要懂材料科学、热力学、机器学习和光学设计，才能把回流焊从单一工序升级为“设计-工艺-检测”闭环系统，让工艺知识成为公司的核心资产。
高速光模块回流焊技术的发展方向很明确：真空共晶降低空洞率，激光焊接提升一致性，AI优化实现智能控制，这三者协同作用，可以大幅提升产品性能和生产效率，助力光通信产业升级，未来，智能制造和自动化将进一步融合，推动工艺从“经验驱动”迈向“数据智能”。
