高速光模块是数据中心和5G网络的核心部件，它就像人的眼睛一样负责将光信号与电信号相互转换，随着数据传输速度不断提升，对光模块的焊接质量也提出了更高要求，回流焊工艺是光模块制造中最重要的环节之一，焊点的质量直接关系到信号传输是否稳定，这些问题不仅影响产品良率还可能导致批量返工，增加成本和时间消耗，因此构建一个全流程追溯体系，从设备到产品、从参数到缺陷，实现精准管控已经成为行业发展的必然趋势，今天际诺斯想和大家分享一个非常重要的话题：如何搭建高速光模块回流焊的全流程追溯体系，通过这套体系，我们可以提高焊接良率、稳定工艺，并加快问题排查速度。
回流焊工艺在高速光模块制造中扮演着“焊接医生”的角色，如果焊点质量不好，信号就会断断续续，甚至完全失效，目前，许多工厂的温度曲线设定仍然依赖工程师的经验，缺乏实时监控手段，例如预热区温度过高，可能导致焊膏飞溅;回流区温度过低，可能造成虚焊，这种“经验调试”方式的问题在于：工艺波动大，同一批次产品的良率可能相差10%以上，通过优化热风回流焊技术，比如调整热风风速和温度分布，可以改善一些情况，但如果没有数据支持，优化效果难以持续。
小贴士： 在调试温度曲线时，建议先用热电偶实测炉温，而不是只看设备显示温度，实测数据更准确，能帮助你发现设备显示与实际温度之间的偏差。
要解决工艺波动问题，第一步就是让设备和MES系统“对话”，通过设备数据采集，我们可以将回流焊炉的炉温测试数据实时上传到MES系统，一来工程师可以在办公室查看每块光模块的焊接过程，而不需要一直守在炉子旁边，这种集成有以下几个优势：
减少人工干预
提升焊接精度
实现数据化管理
例如当炉温偏离设定值时，系统会自动报警，工程师可以及时调整，这些数据也为后续分析提供了基础，有助于推动无铅焊接工艺的标准化。
小贴士： 在设备与MES系统对接时，建议优先采集预热区、回流区和冷却区的温度数据，这三个区域对焊点质量影响最大。
光模块生产通常是多品种、小批量的模式，每批次的产品可能只有几十片，因此，我们需要记录“单盘级”的工艺参数，也就是每块光模块在回流焊过程中的温度曲线数据，这些数据包括：
预热区的升温斜率
回流区的峰值温度
冷却区的降温速率
如何实现单盘追溯?可以在光模块上贴二维码或RFID标签，每块产品经过回流焊时，系统会自动记录其工艺参数，并与批次信息关联，如果某批次产品出现空洞虚焊，我们可以快速查到它的温度曲线，分析问题出在哪里，通过这种参数记录，工艺稳定性明显提升，例如，我们发现当回流区峰值温度偏差超过3℃时，空洞率会上升8%，于是，我们调整了设备维护周期，将偏差控制在1℃以内，焊接缺陷率下降了12%。

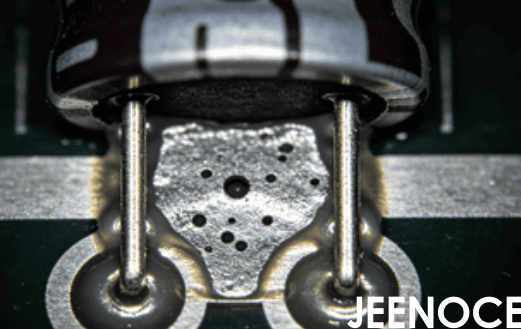

当产品出现失效时，比如空洞虚焊导致信号丢失，我们需要快速找到原因，全流程追溯体系就是一张“数据网”，覆盖炉温曲线、焊膏印刷、贴片等所有环节，具体怎么做?以空洞虚焊为例，可以通过MES系统回溯：
查看这块光模块的炉温曲线，看是否在回流区温度不足
查看焊膏印刷数据，看焊膏厚度是否均匀
查看贴片数据，看元件是否偏移
通过关联分析，我们发现80%的空洞虚焊与回流区升温速率过快有关，这种数据回溯方法，让我们从“猜问题”变成“看数据”，调试周期从3天缩短到1天，焊接良率提升了15%。
将温度曲线调试从“试错法”转变为“参数-缺陷关联模型”
传统调试方式像“闭着眼睛走路”，工程师反复调整预热区、回流区温度，试了十几次才找到合适的曲线，通过全流程追溯体系积累的“温度曲线-空洞虚焊率”历史数据，我们可以建立回归模型，量化各温区参数与焊接缺陷的关系，举个例子，我们分析了过去1000批次的数据，发现回流区升温速率超过2.5℃/s时，空洞率激增30%，于是，我们将调试焦点从“整体曲线形状”转向“关键拐点控制”，比如严格控制升温速率在2.0-2.3℃/s之间，结果，调试时间缩短了40%以上。
引入“工艺参数健康度”概念，实现单盘工艺的实时预警
传统监控只记录参数是否在规格内，但忽略了参数漂移趋势，比如，预热区温度从设定值200℃慢慢漂到205℃，虽然还在规格内，但已经偏离了最佳窗口，我们引入了“工艺参数健康度”指数，综合考量温度曲线与理想曲线的欧氏距离、焊膏活性窗口的匹配度，当某批次光模块的预热区温度偏离基准值5%但仍在规格内时，系统会自动标记为“亚健康”，提示工程师提前干预，这从“事后追溯”升级为“事中预防”，保障了批量一致性，有一次系统预警后我们检查发现是热风回流焊的风速传感器老化，及时更换后避免了批量空洞虚焊。
小贴士： 在实施健康度预警时，建议先收集3个月的历史数据，建立基准曲线，基准曲线越准确，预警效果越好。
去年我们为一家年产量超百万片高速光模块的企业提供了解决方案，这家企业面临三个主要问题：
空洞虚焊率高(约8%)
温度曲线调试周期长(平均3天)
工艺波动大(批次良率差异超过10%)
我们部署了设备与MES系统集成方案，建立了单盘工艺参数记录机制，引入了热风回流焊优化，并应用了“参数-缺陷关联模型”和“工艺参数健康度”预警，实施效果非常显著：
空洞虚焊率从8%下降到6.8%，下降了15%
温度曲线调试时间从3天缩短到1.8天，缩短了40%
工艺一致性提升了20%，批次良率差异控制在3%以内
更重要的是因为健康度预警，我们避免了3次批量返工，每次返工成本约17万元，总共节省了50万元。
全流程追溯体系对高速光模块回流焊工艺的价值是实实在在的，它不仅提升了焊接良率，还稳定了工艺参数，保障了批量一致性，从“经验调试”到“数据驱动”，我们不仅解决了空洞虚焊率高的问题，还缩短了调试周期，降低了成本，未来，智能化、数据驱动的工艺管理将成为趋势，例如用AI预测温度曲线优化，通过数字孪生进行虚拟调试，在电脑上模拟焊接过程，减少实际试错，这些技术将推动光模块制造向精益化转型，让我们的产品更可靠、更高效，对于行业来说提升焊接良率与工艺稳定性的启示是：不要只依赖经验，要拥抱数据，搭建全流程追溯体系，从设备到产品、从参数到缺陷，实现精准管控，这才是未来竞争的核心。
