在高速光通信领域100G 光模块是数据传输的核心部件，焊接质量直接影响光模块的性能和寿命，传统回流焊工艺在处理高密度焊点时容易出现空洞率高、焊点可靠性差的问题，随着 100G 光模块对焊接工艺提出更高要求，无空洞焊接技术成为行业升级的关键，过去工程师们往往通过反复调试工艺参数来解决问题，这种方式周期长、成本高，现在我们需要从“工艺参数调试”转向“工艺参数预测”，基于历史数据与焊料特性建立参数预测模型，可以减少试错次数，直击工程师“参数调试周期长”的痛点，际诺斯详细介绍了 100G 光模块无空洞焊接的真空共晶焊工艺参数最优解。
真空共晶焊是一种在真空环境下进行的焊接工艺，它通过控制温度、压力和真空时序，使焊料在熔融状态下充分流动，同时排出气泡，实现近零空洞焊接，相比传统回流焊，真空共晶焊有明显优势，传统回流焊在常压下进行，气泡难以完全排出，而真空环境降低了气体溶解度，促进气泡上浮和破裂，在 100G 光模块封装中，高频信号传输对焊点可靠性要求极高，真空共晶焊正好解决了这一问题。
小贴士： 空洞不仅影响导热与导电，还会在热循环中成为应力集中点，加速焊点失效，因此，无空洞焊接不仅是质量指标，更是可靠性保障，我们称之为“焊点应力-空洞耦合效应”。
温度曲线是焊接工艺的核心，精准控制升温速率与保温时间，可以避免热应力损伤和焊料流动性不足。
焊料润湿性优化
通过温度梯度调节，提升焊料对基板的润湿性，减少虚焊风险，例如，对于 Au80Sn20 焊料，适当提高预热温度可以改善润湿效果。
基于焊料相变点的温度窗口锁定
不同焊料有各自的固液相变点，锁定最佳熔融窗口，避免过烧或欠烧，从源头降低空洞率，例如，Au80Sn20 的熔点为 280°C，温度窗口应控制在 280-300°C 之间。
合理设定焊接压力，确保焊点均匀接触，防止结构变形或焊料溢出。
压力与焊点致密性关联
优化压力参数可以提升焊点致密性，降低微裂纹发生率，实验表明，压力在 0.5-1.0 MPa 时，焊点致密性最佳
动态压力曲线设计
采用“先低压润湿、后高压排气”的动态压力策略，在焊料熔化初期，低压有助于焊料流动;后期通过高压挤出残余气体，实现近零空洞，
小贴士： 动态压力曲线特别适用于高粘度焊料或复杂结构焊点，先低压后高压，就像先让水慢慢流进缝隙，再用力挤压排出气泡。
真空阶段的时间分配与压力梯度设置，是排除气泡的关键。
真空度与空洞率关系

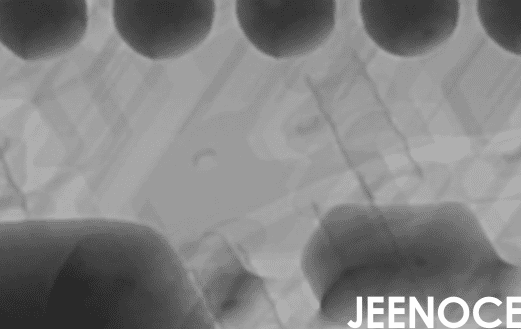

真空度越高，空洞率越低，当真空度达到 10 Pa 以下时，空洞率可降至 0.5% 以下。
真空脉冲时序优化
采用“多段脉冲式抽真空”替代单次长时间抽真空，利用压力波动促进气泡上浮与破裂，尤其适用于高粘度焊料或复杂结构焊点。
参数优化后焊接空洞率显著降低，工艺波动减少，批量一致性得到保障，通过工艺参数标准化100G 光模块焊接良率可稳定在 99% 以上，满足高频信号传输对焊点一致性的严苛要求。
小贴士： 建立“工艺参数-焊点质量”数字孪生模型，将温度、压力、真空时序等参数与焊点空洞率、剪切力等质量指标关联，实现工艺参数的在线预测与实时调整，彻底解决“工艺波动大”的痛点。
我是某国内领先光模块制造企业的工艺工程师，我们公司主要生产 100G 和 114G 光模块，过去传统回流焊工艺中空洞率高达 8%，焊接良率不稳定，经常出现焊点失效问题，后来，我们采用了际诺斯提供的真空共晶焊工艺优化方案，根据实际需求，我们调整了温度曲线、压力参数和真空时序，具体来说：
温度曲线：将升温速率控制在 2°C/s，保温时间 60 秒，熔融窗口锁定在 280-300°C。
压力调控：采用动态压力曲线，先 0.3 MPa 低压润湿，后 0.8 MPa 高压排气。
真空时序：采用三段脉冲式抽真空，每段 30 秒，真空度达到 5 Pa。
结果数据令人振奋：
空洞率从 8% 降至 0.5% 以下，
焊接良率提升至 99.2%，
工艺稳定性显著增强，调试周期缩短 40%，
该方案成功应用于 100G 光模块生产，焊点可靠性通过高频测试验证，完全满足高频信号传输要求。
真空共晶焊在 100G 光模块焊接中具有重要应用价值，通过优化温度、压力和真空时序等工艺参数，可以实现近零空洞焊接，显著提升产品质量与生产效率，未来真空共晶焊将在 114G 光模块及下一代高速光模块中广泛应用，推动行业向高可靠性、高一致性方向发展，
