近年来100G 光模块的需求不断增长，但焊接质量一直是个难题，传统回流焊工艺中氧浓度控制不够精准，导致虚焊、空洞等问题频繁出现，这不仅影响了产品良率也降低了批量生产的一致性，今天际诺斯将结合团队的实际经验分享如何通过精准控制氧浓度，优化氮气流量、炉腔密封结构和分温区控制，从而提升 100G 光模块的焊接质量。
在 100G 光模块的焊接过程中，我们常遇到焊点氧化、空洞率超标、焊接强度不足等问题，氧浓度高时，焊料的润湿性会变差，容易出现虚焊或冷焊现象，现有的回流焊设备存在密封性差的问题，氮气浪费严重，缺乏实时反馈调节机制，每次遇到工艺波动只能依靠经验调整参数，调试周期长，一致性差，归根结底是“回流焊参数调试”和“SMT工艺优化”没有做好，导致问题反复出现。
小贴士： 氧浓度控制在 50ppm 以下时，可以显著降低焊点氧化风险，建议定期使用氧分析仪校准设备，不要仅凭感觉判断。
我们根据炉腔体积和焊接区域分布，科学设定氮气流量，以前是固定流量，现在改为动态调节，确保预热、回流、冷却各阶段氧浓度稳定，这就是“氮气保护焊接”的原理，优化后，焊点氧化风险明显下降，焊接强度也有所提升。
炉体密封性不好，外部空气容易渗入，导致氧浓度波动大，我们对密封结构进行了改进，将氧浓度波动范围从原来的 ±30ppm 降至 ±10ppm，改进后，“空洞虚焊”问题减少，“焊接良率”从 85% 提升至 92%。
我们在预热、回流、冷却各温区都安装了独立的氧浓度监测和调控系统，可以实现温度和氧浓度的协同控制，降低氧化风险，这也与“回流焊温度曲线”优化相配合，使温度曲线更稳定，缩短了“工艺调试周期”。

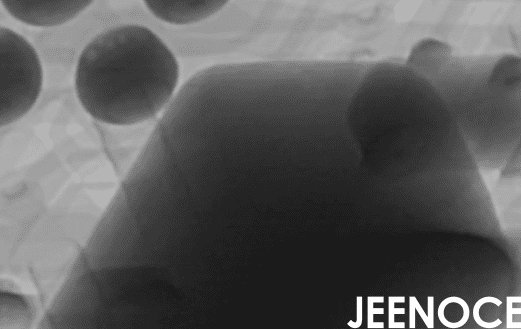

传统方法只关注炉腔平均氧浓度，忽略了焊点局部微环境的差异，我们引入了在线 X 射线检测，实时捕捉焊点氧化层厚度和空洞分布，这些数据作为反馈信号，形成“氧浓度-焊点质量”闭环控制，一来，“焊点氧化”风险大大降低，“焊接强度”的离散性也减小了，“工艺调试周期”从靠经验变成了靠数据。
小贴士： 在线 X 射线检测成本较高，可以先在关键批次中使用，如果预算有限，也可以用红外热成像检测焊点温度异常，间接判断氧化情况。
氮气成本高但焊接质量不能下降，这是一个两难问题，我们采用响应曲面法，将氮气纯度、流量、氧浓度阈值作为输入，焊接良率和单位成本作为输出，找到最优解，这个模型通过“SMT工艺优化”，实现了“焊接良率”和“工艺稳定性”的协同提升，也为“回流焊参数调试”提供了量化依据，避免盲目加氮气造成浪费。
小贴士： 实施分温区管控时，别忘了定期校准氧传感器，传感器漂移会影响数据准确性，进而影响闭环控制效果。
客户是一家国内知名的光通信企业，他们使用际诺斯提供的定制化回流焊设备来焊接 100G 光模块。
实施过程： 原有设备氧浓度控制不稳定，我们做了三件事：一是优化氮气流量和炉腔密封结构，二是引入分温区氧浓度监控系统，三是部署微观形貌反馈闭环和双目标优化模型，让工艺参数能自动调整。
成果数据： 虚焊率从 3.2% 降到了 0.8%，工艺调试周期缩短了 40%，批量一致性显著提升，良率提高了 15%，氮气消耗降低了 18%，单位焊接成本下降了 12%。
这些数据充分证明了“SMT工艺优化”和“回流焊参数调试”的实践价值，“焊接良率”和“工艺稳定性”都得到了提升，“焊点氧化”和“焊接强度”也有了明显改善。
通过氧浓度的精准管控，100G 光模块的焊接质量和工艺稳定性得到了有效提升，未来，我们可以进一步结合智能化手段，比如 AI 预测模型，来缩短“工艺调试周期”，持续优化“氮气保护焊接”和“空洞虚焊”问题，“焊接良率”作为核心指标，仍有很大的提升空间，这为光通信行业提供了可靠、高效的智能制造解决方案。
