TSV(硅通孔)堆叠封装技术是3D封装和异构集成的核心工艺，这项技术将多个芯片像叠罗汉一样堆叠在一起，通过微小的通孔实现垂直连接，可以大幅提升芯片性能和集成度，随着键合密度的提高，一个关键问题出现了如何精准检测铜-铜键合界面上那些只有几十纳米大小的空洞?传统检测手段如光学显微镜或超声波扫描，在面对这些纳米级缺陷时常常力不从心，漏检和误检率高直接影响芯片良率，给企业带来经济损失，工程师们最头疼的是虽然工艺参数看起来没问题但产品却频繁失效，为了解决这个问题超高分辨率3D X-Ray技术应运而生，它不仅能够精准定位空洞，还能通过空洞的形态和分布，反向推断键合工艺中的温度梯度、压力不均或界面氧化程度，这种从“检测”到“预测”的转变，让工程师能够主动调整工艺参数，从源头减少空洞生成，实现真正的闭环质量控制，际诺斯今天将和大家一起深入探讨。
TSV堆叠封装技术正在向更高密度、更小间距的方向发展，在3D封装和晶圆级封装中，铜-铜混合键合是实现芯片间电气连接的关键环节，铜表面极易氧化，加上键合过程中的热应力，很容易在界面处形成纳米级空洞，这些空洞对器件性能的影响是致命的，，它们会增加接触电阻，导致信号传输延迟和功耗增加，，它们会成为热应力的集中点，长期工作下可能引发裂纹扩展，更严重的是，它们会加速电迁移现象，导致金属原子在电流作用下迁移，最终造成电路断路。
小贴士： 界面氧化是空洞形成的主要原因之一，研究表明铜表面氧化层厚度超过2纳米，键合质量就会显著下降，因此控制键合前的清洁工艺至关重要。

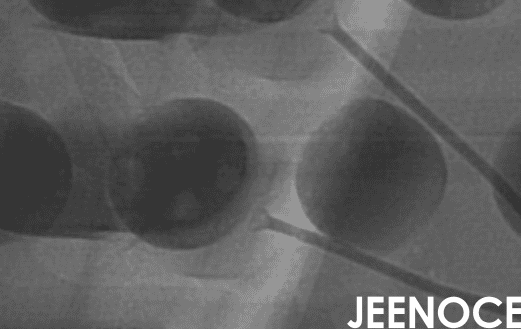

超高分辨率3D X-Ray技术的核心在于纳米焦点X射线源和高灵敏度探测器，相比传统X射线设备，它的焦点尺寸可以缩小到几百纳米，配合先进的重建算法，能够清晰分辨出直径50纳米的微小空洞，在实际操作中，设备参数的设置非常重要，电压、电流、曝光时间以及重建算法的选择，都会影响检测效果，传统做法是工程师凭经验手动调整，这种方法效率低，容易因参数波动导致漏检。
小贴士： 对于不同厚度的样品，建议先进行预扫描，根据图像质量自动调整参数，例如，较厚的样品需要更高的电压和更长的曝光时间，而较薄的样品则相反，与传统的扫描声学显微镜(SAM)和红外热成像相比，3D X-Ray的最大优势在于穿透能力和分辨率，SAM虽然对界面缺陷敏感，但无法穿透较厚的硅衬底;红外热成像则受限于热扩散效应，难以识别微小空洞，而3D X-Ray可以穿透整个堆叠结构，生成高分辨率的三维图像，让工程师一目了然地看到每个空洞的位置和形态。
我是某国内领先半导体封测企业的工艺工程师，负责TSV堆叠封装产品的检测工作，我们公司专注于3D封装和晶圆级封装，产品广泛应用于高性能计算和人工智能芯片领域，在实际生产中，我们遇到了一个棘手的问题：铜-铜键合界面存在大量微小空洞，传统检测手段根本无法识别，这些空洞导致产品在可靠性测试中频繁失效，良率一度跌到80%以下，我们尝试调整工艺参数，但效果甚微，因为根本不知道空洞到底在哪里、是什么原因造成的，后来，我们引入了际诺斯提供的超高分辨率3D X-Ray检测系统，这套系统配备了纳米焦点X射线源和智能重建算法，能够自动优化检测参数，更关键的是，它还能与我们的自动光学检测(AOI)系统数据互通，实现缺陷的全面追溯，实施过程并不复杂，际诺斯的工程师根据我们的实际生产流程，定制了检测程序，系统会自动进行预扫描，然后通过机器学习模型推荐最优的电压、电流和重建算法组合，我们只需要一键确认，系统就会自动完成检测，结果令人振奋，检测准确率提升到了98.7%，空洞识别最小尺寸达到了50纳米，更重要的是，检测效率提高了40%，原来需要半小时的检测，现在十几分钟就能完成，系统还能与我们的MES(制造执行系统)对接，实现键合质量的实时监控，一旦发现异常，系统会自动报警，并给出工艺调整建议。
小贴士： 数据互联互通是提升检测效率的关键，建议将3D X-Ray检测数据与AOI、SAM等设备的数据整合，建立统一的缺陷数据库，就能实现从检测到工艺优化的全流程闭环管理。
基于我们的实践经验，我总结了几个优化策略：
第一，实现参数一键优化
传统的参数调整依赖工程师经验，不仅效率低，而且容易出错，我们通过构建自适应参数引擎，利用机器学习模型实时分析预扫描图像，自动推荐最优参数组合，不仅降低了人为干预，还确保了检测一致性。
第二，提升检测一致性与稳定性
定期校准设备和参考样品验证是必不可少的，我们每周都会用标准样品进行校准，确保设备始终处于最佳状态。
第三，建立数据管理与共享机制
将检测数据与工艺参数(温度、压力、时间)关联，构建键合界面的数字孪生模型，不仅能实现缺陷追溯，还能预测不同工艺条件下的缺陷概率，让工程师从“事后补救”转向“事前预防”。
超高分辨率3D X-Ray技术在TSV堆叠封装检测中的价值是显而易见的，它不仅解决了纳米级空洞的识别难题，还通过数据互联互通和智能参数优化，实现了从被动检测到主动工艺反馈的转变，在智能制造的大趋势下，这项技术与自动光学检测、机器学习技术的深度融合，将进一步提升半导体封装的良率和可靠性，对于每一位半导体行业的工艺工程师来说，掌握这项技术，就等于拥有了打开高质量生产之门的钥匙。
