在 TSV 堆叠封装工艺中通孔缺陷的识别和根因分析是保障产品良率和可靠性的关键环节，际诺斯基于际诺斯在智能制造领域的技术积累，结合半导体行业 X-Ray 检测工程师的实际工作场景，构建一套从失效现象到缺陷定位，再到工艺根因的标准化分析流程，该流程旨在提升检测精度与数据协同效率，通过引入先进的图像处理和机器学习技术，可以有效应对微米级空洞、裂纹等微小缺陷的检测挑战。
TSV(Through Silicon Via)是一种用于三维集成电路封装的核心技术，它通过在硅芯片上垂直打通孔，并填充导电材料，实现芯片间的电气连接，这种技术可以显著缩小封装体积，提高信号传输速度，但同时也带来了复杂的工艺挑战。
在实际生产中通孔失效主要表现为以下几种类型：
空洞：填充材料内部出现空腔，影响导电性能
裂纹：硅孔壁或填充材料出现裂缝，可能导致断路
偏移：通孔位置偏离设计中心，可能造成短路
填充不足：导电材料未能完全填满通孔，形成不连续

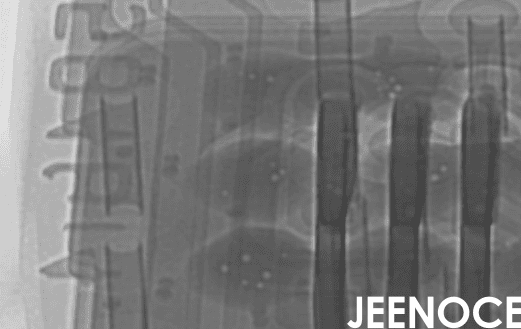

X-Ray 检测是 TSV 失效分析的重要手段，高分辨率 X-Ray 成像能够穿透硅材料，清晰显示通孔内部的填充情况，是发现微小缺陷的首选方法。
工程师在日常工作中常遇到以下问题：
参数波动大：电镀液成分、温度、电流密度等不稳定，导致缺陷率波动
漏检误检率高：微米级空洞和裂纹难以识别，传统算法误判率较高
数据孤立：检测数据、工艺参数和良率数据分散在不同系统，难以关联分析
缺陷图像采集与分类标准
我们建立统一的图像采集标准，例如设定 X-Ray 管电压为 120kV，电流为 200μA，曝光时间为 2 秒，确保每张图像具有一致的对比度和分辨率。
自动化图像预处理与特征提取
采集到的原始图像需要经过降噪和对比度增强处理，我们采用中值滤波去除噪声，再通过直方图均衡化增强图像细节。
小贴士： 在图像预处理阶段，建议对同一批次样品拍摄多张不同角度的图像，通过叠加平均的方式降低随机噪声，提高后续识别的准确性。
高精度图像识别算法应用
我们引入卷积神经网络(CNN)进行缺陷识别，该网络经过数千张标注图像训练，能够自动提取空洞、裂纹、偏移等缺陷的特征。
缺陷类型自动标注与分类机制
系统能够自动标注缺陷位置和类型，并生成分类报告，例如，对于直径小于 5 微米的空洞，系统会标记为“微小空洞”，并归类为“高风险”。
工艺根因追溯阶段
我们将检测到的缺陷与工艺参数(如电镀时间、温度、电流密度)进行关联分析，通过统计过程控制(SPC)方法，建立参数波动与缺陷率之间的数学模型。
基于历史数据的根因推断方法
利用机器学习算法(如随机森林)，系统可以从历史数据中学习缺陷发生的规律，例如，当电镀液添加剂浓度下降 5% 时，系统预测空洞率将上升 30%，并提示工程师检查电镀液状态。
工艺漂移预测与缺陷前置识别
传统流程聚焦于缺陷发生后的根因追溯，但工程师的核心痛点之一是参数波动导致的漏检，本流程引入“工艺漂移预测”机制，通过实时监控电镀液成分、温度梯度、电流密度等关键参数的时间序列变化，结合机器学习模型(如 LSTM 或随机森林)，在缺陷尚未形成或仅处于萌芽阶段时发出预警，例如，当电镀液添加剂浓度偏离基线 5% 时，系统自动标记该批次 TSV 为高风险，并调整 X-Ray 检测参数，实现从“被动检测”到“主动预防”的转变。
小贴士： 实施工艺漂移预测时，建议先收集至少 3 个月的历史参数数据，建立基线模型，初期可设置较宽松的预警阈值(如偏离 10%)，待模型稳定后再逐步收紧。
参数一键优化策略
基于缺陷模式匹配，系统能够自动推荐最优工艺参数，例如，当检测到大量微小空洞时，系统建议延长电镀时间 5 秒，或提高电流密度 10%。
检测程序自适应进化与 SOP 动态生成
我们构建一个“缺陷模式库”，持续积累不同工艺条件下的缺陷图像与对应参数，当新批次出现相似缺陷模式时，系统自动匹配历史最优检测参数，并生成初步的检测程序草案，工程师只需审核微调即可快速部署，同时，该模式库支持“跨机台迁移学习”，将一条产线的优化经验快速复制到另一条产线，减少重复劳动，提升检测程序编写效率。
我们建设了统一的检测数据平台，集成 MES(制造执行系统)和 EAP(设备自动化程序)系统，实现检测数据、工艺参数和良率数据的实时同步。
数据孤立不仅是系统不连通的问题，更是缺乏因果逻辑，我们引入“因果链图谱”概念，将 X-Ray 检测数据、工艺参数(如电镀时间、退火温度)以及最终封装良率数据关联起来，形成可追溯的因果网络，例如，图谱可直观显示“空洞率 > 0.5%”与“电镀时间缩短 10 秒”之间的强因果关系，并量化其对良率的影响(如良率下降 2%)，工程师可通过图谱一键定位最可能失效的工艺环节，而非依赖经验判断。
我们支持 SECS/GEM 协议，确保检测设备与上位系统之间的数据互通，所有检测结果自动上传至平台，无需人工干预。
AI 算法在微小缺陷识别方面表现突出，通过深度学习模型，系统能够识别直径小至 1 微米的空洞，识别率比传统算法提升 35%。
系统设置多级预警机制：当缺陷率超过阈值时，自动发送警报;当工艺参数出现异常趋势时，提前预警，帮助工程师在缺陷发生前采取措施。
“我们之前在 TSV 堆叠封装过程中遇到较多漏检问题，尤其是在微小空洞识别方面，误检率较高，通过引入际诺斯提供的标准化分析流程，我们实现了检测参数的自动优化，同时将检测数据与生产管理系统打通，使得缺陷溯源效率提升了 40%，具体来说我们之前每天需要花费 3 小时手动调整 X-Ray 检测参数，现在系统根据缺陷模式库自动生成检测程序，我们只需花 15 分钟审核确认，另外，通过因果链图谱，我们快速定位到电镀液温度波动是导致空洞率上升的主要原因，调整温度控制精度后，空洞率从 2.1% 降至 0.8%，最让我们惊喜的是工艺漂移预测功能，有一次系统提前预警电镀液添加剂浓度异常，我们及时更换了电镀液，避免了整批次产品的报废，直接节省成本约 15 万元。”
—— 某客户公司 X-Ray 检测工艺工程师
小贴士： 在实施标准化流程时，建议先从一条产线试点，运行 1-2 个月积累数据后再推广，同时，定期更新缺陷模式库，确保模型适应工艺变化。
针对 TSV 堆叠封装中通孔失效的复杂性，建立标准化分析流程不仅有助于提高检测准确率，还能为工艺改进提供可靠依据，通过引入工艺漂移预测、缺陷模式库和因果链图谱等创新方法，工程师能够从被动检测转向主动预防，显著提升工作效率和产品质量，未来随着 AI 与数据互联技术的进一步融合，TSV 检测将向更智能、更高效的方向发展，尤其在微米级缺陷识别与实时工艺调整方面实现突破，我们相信这套标准化流程将成为半导体封装行业提升良率和可靠性的重要工具。
