在先进半导体制造领域，TSV(Through-Silicon Via，硅通孔)堆叠封装技术正变得越来越重要，TSV 是一种在芯片上打出来的垂直小孔，用于连接不同层的芯片，从而提升性能并缩小体积，这些微小的通孔一旦出现缺陷就会导致整个芯片报废，因此Xray检测技术成为保障 TSV 工艺质量的关键环节，际诺斯将梳理 TSV 检测技术的发展历程，并预测下一代技术的核心指标，帮助工程师应对参数波动和漏检误检的挑战。
在 TSV 技术刚起步时主要依赖基于 X-ray 的二维图像获取，这种技术就像给 TSV 拍一张“平面照片”，只能看到通孔的大致轮廓。
应用场景：适用于早期 TSV 尺寸较大、缺陷类型简单的场景。
局限性：无法识别三维结构中的缺陷，如通孔内部的裂缝或侧壁粗糙度。
问题：精度不足，容易漏检，导致有问题的芯片流入下一道工序。
提示：如果你还在使用 2D 检测，建议重点关注通孔直径较大的产品，因为小尺寸 TSV 的缺陷很容易被平面图像掩盖。
随着 TSV 结构复杂化工程师引入了断层扫描和图像重建技术，这就是 2.5D 分层检测，它类似于 CT 扫描，可以获取多个层面的图像。
应用场景：适用于中等复杂度的 TSV 结构，如两层堆叠芯片。
优势：相比 2D 检测，空间分辨率有所提升，漏检率降低，为后来的 3D 成像技术奠定了基础。

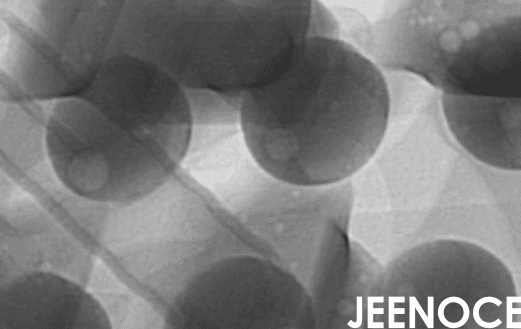

如今主流检测技术已经升级为 3D 高清分层成像，这项技术结合高精度 X-ray 成像与多角度数据融合，能够生成 TSV 的立体图像。
应用场景：适用于高密度 TSV 堆叠封装，如 4 层甚至 8 层芯片。
优势：缺陷识别能力更强，误检率显著下降，检测程序更稳定。
技巧：在编写 3D 检测程序时，建议先对标准样品进行多次扫描，建立基准图像，以便更准确地识别异常。
提示：在编写 3D 检测程序时，建议先对标准样品进行多次扫描，建立基准图像，可以更准确地识别异常。
目标：实现微米级甚至亚微米级的缺陷识别。
这意味着能发现比头发丝还细几百倍的微小缺陷，需要更高性能的 X-ray 光源和探测器，同时结合先进的图像重建算法。
目标：让机器自动识别复杂的缺陷模式，减少人工干预。
通过 AI 算法和深度学习模型，让系统学会“看懂”各种缺陷，集成 AI 和深度学习模型，优化检测标准。
目标：实现检测参数的一键优化和自适应调整，
解决参数波动带来的影响，引入智能控制算法和实时反馈系统，提高检测程序的效率。
目标：构建统一的数据管理平台，打破数据孤立，
支持工艺质量追溯和缺陷分析，采用标准化接口和云平台集成，实现数据互通。
下一代 TSV 检测技术不应只停留在“事后检测”，而应转向“事前预防”，通过将检测数据与上游工艺参数(如刻蚀速率、电镀均匀性)实时关联，构建缺陷预测模型，实现从“发现缺陷”到“预防缺陷”的跨越，基于历史检测数据和工艺参数的大数据建模，结合机器学习回归分析，工程师价值：
减少因参数波动导致的批量报废，降低成本
提升 SOP 制定的前瞻性，实现主动优化
传统检测标准依赖固定阈值，例如“缺陷尺寸大于 1 微米就判废”，但在高密度 TSV 中，不同位置、不同工艺阶段的缺陷容忍度差异很大，下一代检测技术应引入“自适应基准”，根据芯片功能区域、堆叠层数、工艺历史动态调整检测标准，结合设计规则(DRC)与检测数据，利用强化学习算法优化判定阈值，
工程师价值
显著降低误检率，减少不必要的复检和返工
检测程序更灵活，可针对不同产品型号自动适配标准
提示：在制定自适应基准时，建议先收集至少 3 个月的历史检测数据，训练出的模型会更准确。
我是某国内领先封测企业的检测工程师，负责 TSV 堆叠芯片的 X-ray 检测，我们之前面临的最大问题是参数波动大，误检率高，有时候一个批次的产品因为参数稍有变化就会导致大量误判，需要反复复检，严重影响生产效率，后来我们采用了际诺斯提供的检测系统，这套系统采用 3D 高清分层成像技术，并集成了 AI 图像处理功能，实施后效果非常显著：
检测精度提升至 0.5 微米以下，能够发现以前看不到的微小缺陷
漏检率下降了 60%，误检率也明显降低
数据互通效率提升了 40%，所有检测数据集中管理，工艺质量追溯变得非常方便
现在我们只需要在系统里设定好产品型号，检测程序就会自动优化参数，大大提高了生产效率，这套系统还帮助我们优化了检测标准和 SOP，让整个流程更加规范。
TSV 检测技术正朝着高精度、智能化、互联化的方向持续演进，下一代技术将为 TSV 堆叠封装提供更可靠的工艺保障，解决参数波动和数据孤立的痛点，对于检测工程师来说，掌握这些新技术趋势，是提升工作效能、优化检测程序的关键。
